รายละเอียด AC507A ifm โมดูล AS-i อินพุต 2 ช่องและเอาต์พุต 2 ช่องสำหรับงาน ATEX

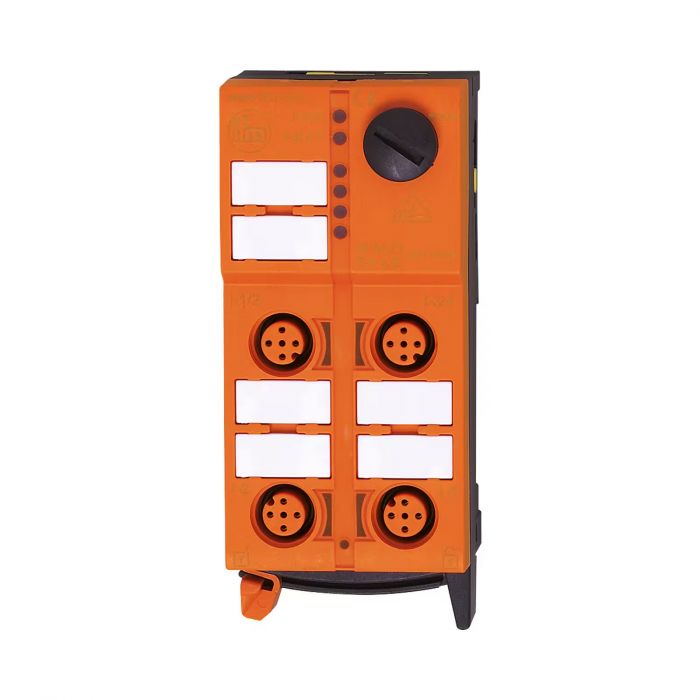

AC507A เป็นโมดูล ClassicLine แบบ 2DI 2DO-Y พร้อมอินพุตและเอาต์พุต PNP สำหรับระบบ AS-Interface มีเครื่องหมาย ATEX สำหรับงานฝุ่น และรองรับโหลดเอาต์พุตสูงสุดช่องละ 2 A

คุณสมบัติเด่น

• รวมอินพุต PNP 2 ช่องและเอาต์พุต PNP 2 ช่อง
• รองรับกระแสโหลดรวมสูงสุด 4 A
• มี Watchdog และระบบป้องกันการลัดวงจร
• มี LED แสดงไฟเลี้ยง การทำงาน และข้อผิดพลาด

ข้อมูลทางเทคนิค

• แรงดัน AS-i: 26.5–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 150 mA
• อินพุตดิจิทัล: 2 ช่อง แบบ PNP
• แรงดันจ่ายเซนเซอร์: 18–30 V DC จาก AS-i
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 100 mA
• เอาต์พุตดิจิทัล: 2 ช่อง แบบ PNP
• แรงดันภาคเอาต์พุต: 15–30 V DC แบบ PELV
• กระแสโหลดสูงสุดต่อเอาต์พุต: 2 A
• กระแสโหลดรวมสูงสุด: 4 A
• พิกัดโหลด DC-13: 40 W ต่อเอาต์พุต
• AS-i Profile: S-3.0.E และไม่รองรับ Extended Addressing
• เครื่องหมาย ATEX: II 3D Ex tc IIIB T80°C Dc X IP50
• ระดับการป้องกัน: IP50
• อุณหภูมิใช้งาน: -10 ถึง 50°C

การใช้งานและข้อควรทราบ

ต้องแยกวงจรอินพุตและเอาต์พุตตามคู่มือ ห้ามต่อศักย์ภายนอกเข้าจุด I-, I+, I1 และ I2 และต้องมีการป้องกันความเสียหายทางกล หรือใช้ตัวเรือน E7000A
