รายละเอียด AC505S ifm โมดูล AS-i อินพุตนิรภัย 2 ช่อง

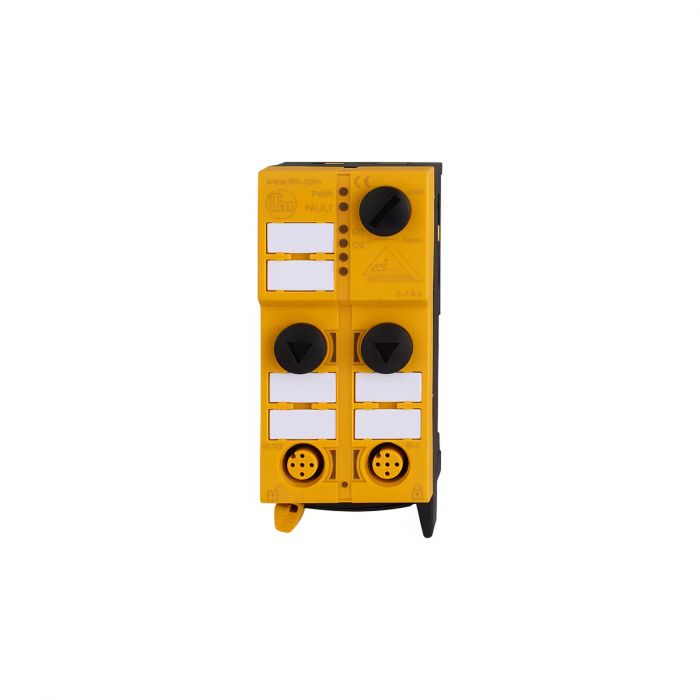

AC505S เป็นโมดูล ClassicLine สำหรับระบบ AS-i Safety at Work มีอินพุตนิรภัย 2 ช่องพร้อมวงจร PNP/NPN ใช้ไฟจาก AS-i และมีระบบตรวจจับการลัดวงจรข้ามช่อง

คุณสมบัติเด่น

• รับสัญญาณนิรภัยผ่านอินพุต 2 ช่อง
• มีระบบตรวจจับการลัดวงจรและการลัดวงจรข้ามช่อง
• มี Watchdog และ LED แสดงสถานะการทำงาน
• ติดตั้งบนราง DIN TH35 และเชื่อมต่อสายแบนได้รวดเร็ว

ข้อมูลทางเทคนิค

• อินพุตนิรภัย: 2 ช่อง
• วงจรอินพุต: PNP/NPN
• แรงดัน AS-i: 26.5–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 280 mA
• แรงดันจ่ายเซนเซอร์: 18–30 V DC
• กระแสจ่ายภาคอินพุตรวมสูงสุด: 200 mA
• ระดับความปลอดภัย: Category 4, PL e และ SIL 3 ตามเงื่อนไขคู่มือ
• ระยะเวลาภารกิจ TM: 20 ปี
• AS-i Profile: S-7.B.0
• Extended Addressing: ไม่รองรับ
• ขั้วต่อ: M12 แบบ A-coded
• ขนาด: 103 × 45 × 44.7 มม.
• ระดับการป้องกัน: IP67
• อุณหภูมิใช้งาน: -25 ถึง 55°C

การใช้งานและข้อควรทราบ

ระดับ PL e, Category 4 และ SIL 3 ใช้ได้เมื่อปฏิบัติตามเงื่อนไขการตัดความผิดพร่องออกจากการพิจารณาที่ระบุในคู่มือ ต้องต่ออินพุต PNP/NPN ตามผังของรุ่นนี้ และใช้สายที่ขั้วต่อยาวไม่เกิน 10 เมตร
