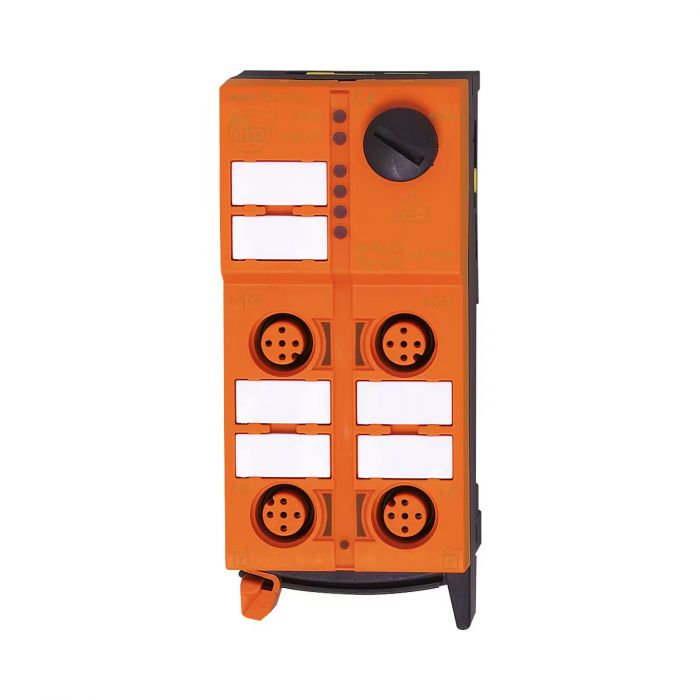

รายละเอียด AC505A ifm โมดูล AS-i อินพุตดิจิทัล 4 ช่องสำหรับงาน ATEX

AC505A เป็นโมดูล ClassicLine พร้อมอินพุต PNP จำนวน 4 ช่อง สำหรับเชื่อมต่อเซนเซอร์เข้าสู่ระบบ AS-Interface มีเครื่องหมาย ATEX สำหรับงานฝุ่น และจ่ายไฟให้เซนเซอร์จากสาย AS-i

คุณสมบัติเด่น

• รับสัญญาณอินพุต PNP จำนวน 4 ช่อง
• มีระบบป้องกันการลัดวงจรภาคอินพุต
• มีช่องต่ออุปกรณ์ตั้งแอดเดรส
• มี LED แสดงไฟเลี้ยง ข้อผิดพลาด และสถานะการทำงาน

ข้อมูลทางเทคนิค

• อินพุตดิจิทัล: 4 ช่อง แบบ PNP
• แรงดัน AS-i: 26.5–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 250 mA
• แรงดันจ่ายเซนเซอร์: 18–30 V DC
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 200 mA
• กระแสอินพุต High / Low: 6–10 / 0–2 mA
• ระดับแรงดัน High: มากกว่า 11 V
• AS-i Version: 2.11 และ 3.0
• AS-i Profile: S-0.0.E
• Extended Addressing: ไม่รองรับ
• เครื่องหมาย ATEX: II 3D Ex tc IIIB T80°C Dc X IP50
• ขนาด: 103 × 45 × 44.7 มม.
• ระดับการป้องกัน: IP50
• อุณหภูมิใช้งาน: -10 ถึง 50°C

การใช้งานและข้อควรทราบ

ต้องมีการป้องกันความเสียหายทางกล หรือใช้ตัวเรือน E7000A ห้ามต่อจุด I-, I+, I1, I2, I3 และ I4 เข้ากับศักย์ภายนอก เพราะจุดเหล่านี้เชื่อมต่อทางไฟฟ้ากับสาย AS-i
