รายละเอียด AC3259 ifm โมดูล AS-i อินพุต 4 ช่องและรีเลย์เอาต์พุต 4 ช่อง

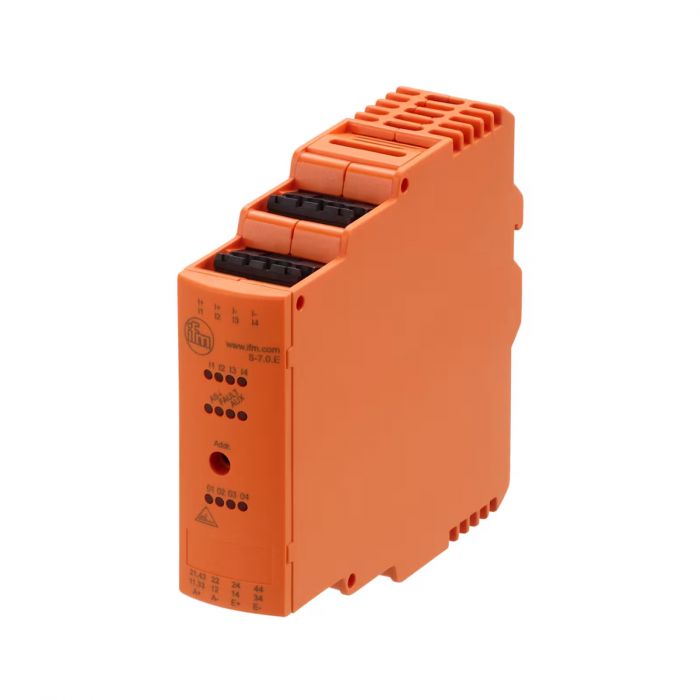

AC3259 เป็นโมดูล SmartL25 สำหรับติดตั้งในตู้คอนโทรล มีอินพุต PNP 4 ช่องที่ใช้ไฟ AUX และรีเลย์เอาต์พุต 4 ช่องสำหรับสวิตช์โหลด AC หรือ DC ตามพิกัดหน้าสัมผัส

คุณสมบัติเด่น

• จ่ายไฟให้เซนเซอร์จาก AUX ได้รวมสูงสุด 1 A
• มีรีเลย์เอาต์พุตแยกทางไฟฟ้า
• มี Watchdog และระบบป้องกันลัดวงจรภาคอินพุต
• ต่อสายด้วย Cage clamp และติดตั้งบนราง DIN TH35

ข้อมูลทางเทคนิค

• อินพุตดิจิทัล: 4 ช่อง แบบ PNP
• รีเลย์เอาต์พุต: 4 ช่อง
• แรงดัน AS-i: 26.5–31.6 V DC
• กระแสที่ใช้จาก AS-i สูงสุด: 50 mA
• แรงดัน AUX: 20–30 V DC
• กระแสที่ใช้จาก AUX สูงสุด: 1.1 A
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 1 A
• แรงดันสวิตช์โหลด: 24 V DC หรือ 10–240 V AC
• กระแสโหลดสูงสุดต่อเอาต์พุต: 6 A สำหรับโหลดความต้านทาน
• กระแสโหลดเอาต์พุตรวมสูงสุด: 6 A สำหรับโหลดความต้านทาน
• AS-i Profile: S-7.0.E และไม่รองรับ Extended Addressing
• ขนาด: 123.2 × 25.4 × 108 มม.
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งาน: -25 ถึง 65°C

การใช้งานและข้อควรทราบ

เอาต์พุต O1 กับ O3 และ O2 กับ O4 ต้องใช้แรงดันเดียวกันเป็นคู่ รีเลย์ไม่มีระบบป้องกันลัดวงจร และต้องลดพิกัดกระแสตามคู่มือเมื่ออุณหภูมิสูงกว่า 55°C
