AC3255 \ ecomat 300 \ 总线系统 AS-interface \ SmartL25 4DI AUX 2DO R C \ 德国 \

รายละเอียด AC3255 ifm โมดูล AS-i อินพุต 4 ช่องและรีเลย์เอาต์พุต 2 ช่อง

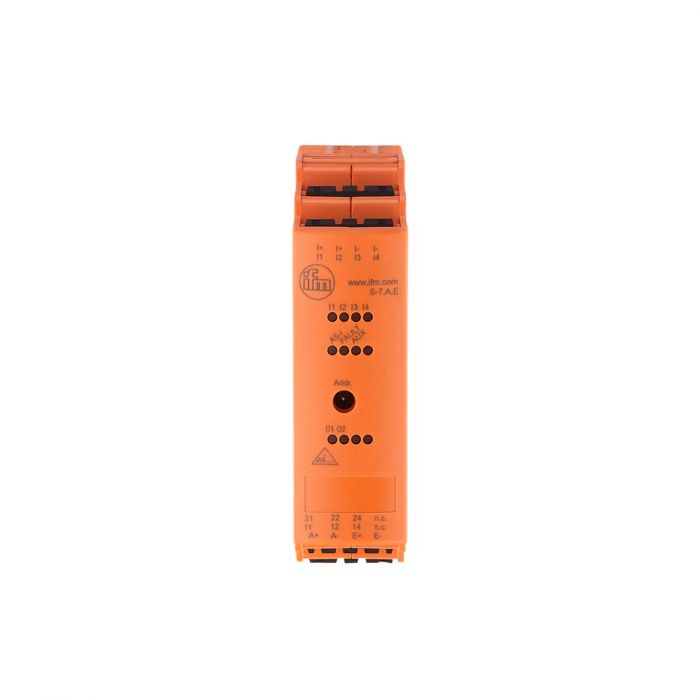

AC3255 เป็นโมดูล SmartL25 สำหรับตู้คอนโทรล มีอินพุต PNP 4 ช่องที่ใช้ไฟ AUX และรีเลย์เอาต์พุตแบบหน้าสัมผัสสลับ 2 ช่อง รองรับการสื่อสารผ่าน AS-Interface

คุณสมบัติเด่น

• จ่ายไฟให้เซนเซอร์จาก AUX ได้รวมสูงสุด 1 A
• รีเลย์เอาต์พุตแยกทางไฟฟ้าและมี Watchdog
• รองรับ Extended Addressing
• ติดตั้งบนราง DIN พร้อมขั้วต่อ Cage clamp

ข้อมูลทางเทคนิค

• อินพุต: 4 ช่อง แบบ PNP
• รีเลย์เอาต์พุต: 2 ช่อง แบบ Changeover
• แรงดัน AS-i: 18–31.6 V DC
• กระแสจาก AS-i สูงสุด: 30 mA
• แรงดัน AUX: 20–30 V DC
• กระแสจาก AUX สูงสุด: 1.1 A
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 1 A
• แรงดันสวิตช์โหลด: 24 V DC หรือ 10–240 V AC
• กระแสสูงสุดต่อเอาต์พุตและรวมทุกเอาต์พุต: 6 A สำหรับโหลดความต้านทาน
• AS-i Profile: S-7.A.E
• ขนาด: 123.2 × 25.4 × 108 มม.
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งาน: -25 ถึง 65°C

การใช้งานและข้อควรทราบ

เหมาะสำหรับรับสัญญาณเซนเซอร์และควบคุมโหลดผ่านรีเลย์ ภาครีเลย์ไม่มีระบบป้องกันลัดวงจร ต้องจัดการป้องกันภายนอกให้เหมาะสม และจำกัดกระแสโหลดรวมไม่เกิน 6 A
