รายละเอียด AC3221 ifm โมดูล AS-i อินพุต 4 ช่องและรีเลย์เอาต์พุต 4 ช่อง

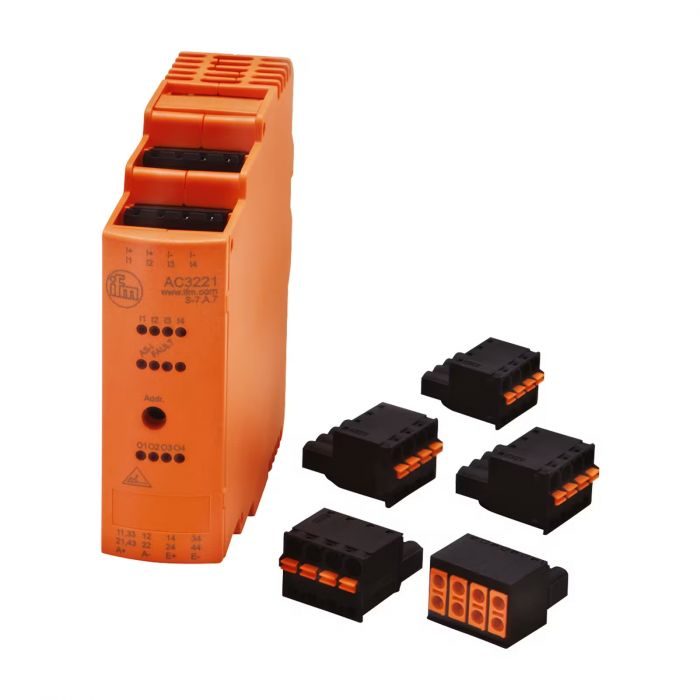

AC3221 เป็นโมดูล SmartL25 สำหรับตู้คอนโทรล มีอินพุต PNP 4 ช่องที่ใช้ไฟ AUX และรีเลย์เอาต์พุต 4 ช่อง รองรับ Extended Addressing และต้องใช้งานกับ AS-i Master Profile M4

คุณสมบัติเด่น

• รวมอินพุตดิจิทัลและรีเลย์เอาต์พุตอย่างละ 4 ช่อง
• จ่ายไฟให้เซนเซอร์จาก AUX ได้รวมสูงสุด 1 A
• มี Watchdog และระบบป้องกันลัดวงจรภาคอินพุต
• มีช่องตั้งแอดเดรสและขั้วต่อ Cage clamp

ข้อมูลทางเทคนิค

• อินพุต: 4 ช่อง แบบ PNP
• รีเลย์เอาต์พุต: 4 ช่อง
• แรงดัน AS-i: 18–31.6 V DC
• กระแสจาก AS-i สูงสุด: 30 mA
• แรงดัน AUX: 20–30 V DC
• กระแสจาก AUX สูงสุด: 1.1 A
• กระแสจ่ายเซนเซอร์รวมสูงสุด: 1 A
• แรงดันสวิตช์โหลด: 24 V DC หรือ 10–240 V AC
• กระแสสูงสุดต่อเอาต์พุตและรวมทุกเอาต์พุต: 6 A สำหรับโหลดความต้านทาน
• AS-i Version / Master Profile: 3.0 / M4
• AS-i Profile: S-7.A.7
• ขนาด: 123.2 × 25.4 × 108 มม.
• ระดับการป้องกัน: IP20
• อุณหภูมิใช้งาน: -25 ถึง 65°C

การใช้งานและข้อควรทราบ

เอาต์พุต O1 กับ O3 และ O2 กับ O4 ต้องใช้แรงดันเดียวกันเป็นคู่ รีเลย์ไม่มีระบบป้องกันลัดวงจร และเมื่ออุณหภูมิสูงกว่า 55°C ต้องลดพิกัดกระแสตามคู่มือ
