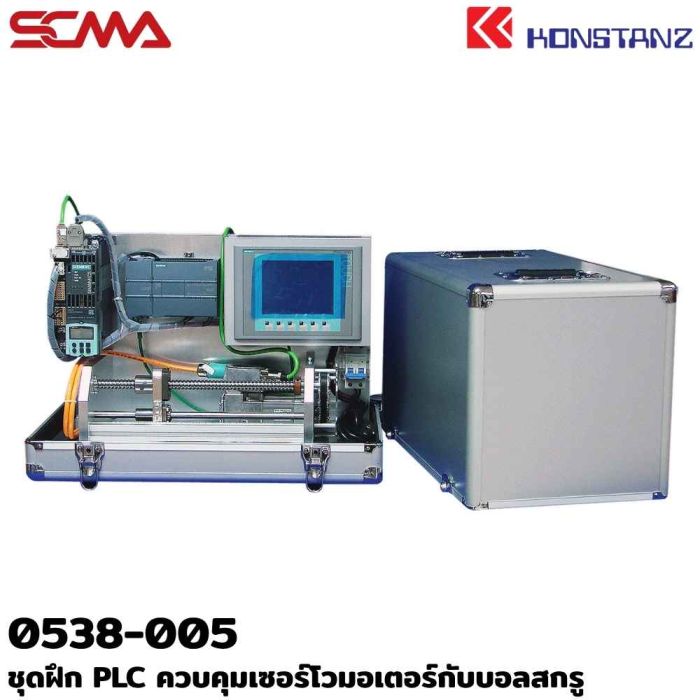

0538-005 ชุดฝึก PLC ควบคุมเซอร์โวมอเตอร์กับบอลสกรู KONSTANZ

รายละเอียด 0538-005 ชุดฝึก PLC ควบคุมเซอร์โวมอเตอร์กับบอลสกรู KONSTANZ

ชุดฝึก PLC รุ่น 0538-005 ใช้ PLC Siemens S7-1200 รุ่น CPU 1214C สำหรับฝึกเขียนโปรแกรมด้วย TIA Portal จนถึงการประยุกต์ใช้งานเครือข่ายร่วมกับจอ HMI รุ่น KTP600 เพื่อควบคุมเซอร์โวมอเตอร์กับบอลสกรู ช่วยให้ผู้เรียนฝึกปฏิบัติการใช้งาน PLC และ HMI ร่วมกับระบบขับเคลื่อนด้วยเซอร์โวมอเตอร์

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Siemens S7-1200 รุ่น CPU 1214C ด้วย TIA Portal
• ศึกษาการใช้งาน PLC ร่วมกับจอ HMI รุ่น KTP600
• ฝึกประยุกต์ใช้งานเครือข่ายระหว่าง PLC และ HMI เพื่อควบคุมเซอร์โวมอเตอร์
• ศึกษาการทำงานของเซอร์โวมอเตอร์ร่วมกับบอลสกรู

ระบบสำหรับฝึกปฏิบัติ

• ระบบควบคุมด้วย PLC Siemens S7-1200 รุ่น CPU 1214C
• ระบบ HMI รุ่น KTP600
• ระบบเซอร์โวมอเตอร์กับบอลสกรู

ส่วนประกอบหลักของชุดฝึก

• ชุด PLC Siemens S7-1200 รุ่น CPU 1214C
• จอ HMI รุ่น KTP600 สำหรับฝึกควบคุมร่วมกับ PLC
• ชุดเซอร์โวมอเตอร์กับบอลสกรู

ข้อมูลทางเทคนิคของชุดฝึก

• รุ่น PLC: Siemens S7-1200 CPU 1214C
• รุ่น HMI: KTP600
• อินพุตดิจิตอล: 14 ช่อง (14 DI), 24 VDC
• เอาต์พุตดิจิตอล: 10 ช่อง (10 DO), แบบรีเลย์
• อินพุตอนาล็อก: 2 ช่อง (2 AI)
• เอาต์พุตอนาล็อก: 1 ช่อง (1 AO)
• แหล่งจ่ายไฟของชุดฝึก: 1 เฟส 220 VAC, 50 Hz
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม: TIA Portal

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 550 × 380 × 320 มม.
