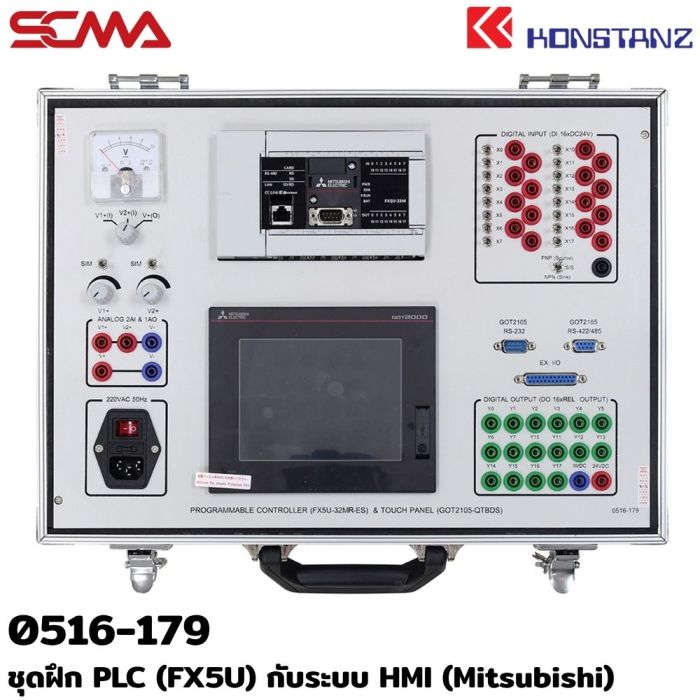

0516-179 ชุดฝึก PLC (FX5U) กับระบบ HMI (Mitsubishi)

รายละเอียด 0516-179 ชุดฝึก PLC (Mitsubishi FX5U) กับระบบ HMI (Mitsubishi) KONSTANZ

ชุดฝึก PLC รุ่น 0516-179 ใช้ PLC Mitsubishi FX5U ร่วมกับจอ HMI รุ่น GOT2105 สำหรับฝึกเขียนโปรแกรมด้วย MELSOFT GX Works3 และ GT Designer ตั้งแต่ขั้นพื้นฐานจนถึงการประยุกต์ใช้งานเครือข่ายร่วมกับจอ HMI พร้อมแผงเชื่อมต่ออินพุตและเอาต์พุต ชุดสวิตช์เปิด/ปิด แหล่งจ่ายแรงดัน 0–10 V และมิเตอร์ 0–10 V สำหรับฝึกปฏิบัติด้านระบบควบคุม PLC และ HMI

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Mitsubishi FX5U ด้วย MELSOFT GX Works3 ขั้นพื้นฐาน
• ฝึกสร้างหน้าจอ HMI ด้วย GT Designer
• ศึกษาการใช้งาน PLC ร่วมกับจอ HMI Mitsubishi รุ่น GOT2105
• ฝึกประยุกต์ใช้งานเครือข่ายระหว่าง PLC และ HMI
• ศึกษาการเชื่อมต่อและใช้งานอินพุตและเอาต์พุตดิจิตอลและอนาล็อก

ส่วนประกอบหลักของชุดฝึก

• PLC Mitsubishi FX5U
• จอ HMI Mitsubishi รุ่น GOT2105
• ชุดแผงเชื่อมต่ออินพุตและเอาต์พุต
• ชุดสวิตช์เปิด/ปิด
• ชุดแหล่งจ่ายแรงดัน 0–10 V
• ชุดมิเตอร์ 0–10 V

ข้อมูลทางเทคนิคของชุดฝึก

• รุ่น PLC: Mitsubishi FX5U
• รุ่น HMI: Mitsubishi GOT2105
• อินพุตดิจิตอล: 16 ช่อง (16 DI), 24 V
• เอาต์พุตดิจิตอล: 16 ช่อง (16 DO), แบบรีเลย์
• อินพุตอนาล็อก: 2 ช่อง (2 AI)
• เอาต์พุตอนาล็อก: 1 ช่อง (1 AO)
• แหล่งจ่ายไฟของชุดฝึก: 1 เฟส 220 VAC, 50 Hz
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม PLC: MELSOFT GX Works3
• ซอฟต์แวร์ที่ใช้ฝึกสร้างหน้าจอ HMI: GT Designer

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 450 × 150 × 330 มม.
