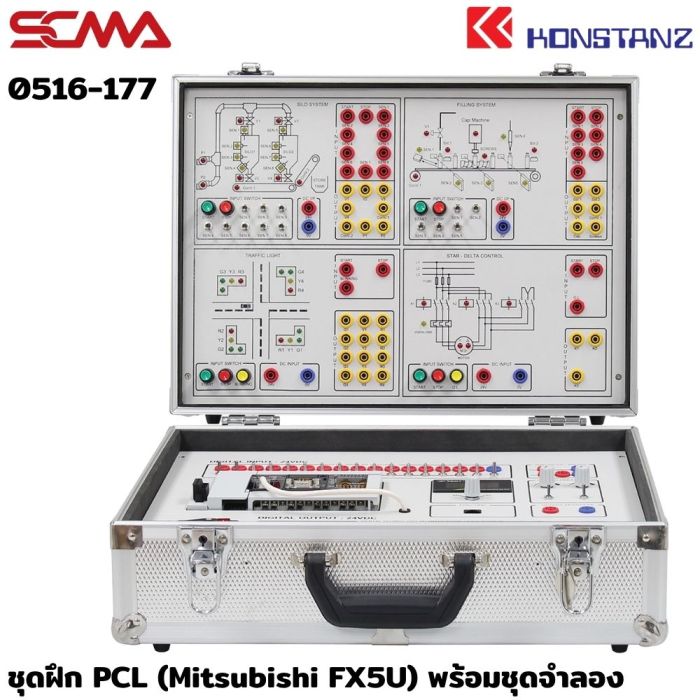

0516-177 ชุดฝึก PCL (Mitsubishi FX5U) พร้อมชุดจำลอง

รายละเอียด 0516-177 ชุดฝึก PLC (Mitsubishi FX5U) พร้อมชุดจำลอง KONSTANZ

ชุดฝึก PLC รุ่น 0516-177 ใช้ PLC Mitsubishi FX5U สำหรับฝึกเขียนโปรแกรมด้วย MELSOFT GX Works3 ตั้งแต่ขั้นพื้นฐานจนถึงการประยุกต์ใช้งานร่วมกับชุดจำลอง 4 แบบ ได้แก่ ระบบบรรจุน้ำ ระบบไฟจราจร ระบบไซโล และการสตาร์ทมอเตอร์แบบสตาร์-เดลต้า พร้อมแผงเชื่อมต่ออินพุตและเอาต์พุต สวิตช์เปิด/ปิด แหล่งจ่ายแรงดัน 0–10 V และมิเตอร์ 0–10 V สำหรับฝึกปฏิบัติด้านระบบควบคุม PLC

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Mitsubishi FX5U ด้วย MELSOFT GX Works3 ขั้นพื้นฐาน
• ฝึกประยุกต์โปรแกรมควบคุมร่วมกับชุดจำลองการทำงาน 4 แบบ
• ศึกษาการเชื่อมต่อและใช้งานอินพุตและเอาต์พุตดิจิตอลและอนาล็อก

ชุดจำลองสำหรับฝึกปฏิบัติ

• ระบบบรรจุน้ำ
• ระบบไฟจราจร
• ระบบไซโล
• การสตาร์ทมอเตอร์แบบสตาร์-เดลต้า

ส่วนประกอบหลักของชุดฝึก

• PLC Mitsubishi FX5U
• ชุดแผงเชื่อมต่ออินพุตและเอาต์พุต
• ชุดสวิตช์เปิด/ปิด
• ชุดแหล่งจ่ายแรงดัน 0–10 V
• ชุดมิเตอร์ 0–10 V
• ชุดจำลองการทำงาน 4 แบบ

ข้อมูลทางเทคนิคของชุดฝึก

• อินพุตดิจิตอล: 16 ช่อง (16 DI), 24 V
• เอาต์พุตดิจิตอล: 16 ช่อง (16 DO), แบบรีเลย์
• อินพุตอนาล็อก: 2 ช่อง (2 AI)
• เอาต์พุตอนาล็อก: 1 ช่อง (1 AO)
• แหล่งจ่ายไฟของชุดฝึก: 1 เฟส 220 VAC, 50 Hz
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม: MELSOFT GX Works3

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 450 × 150 × 330 มม.
