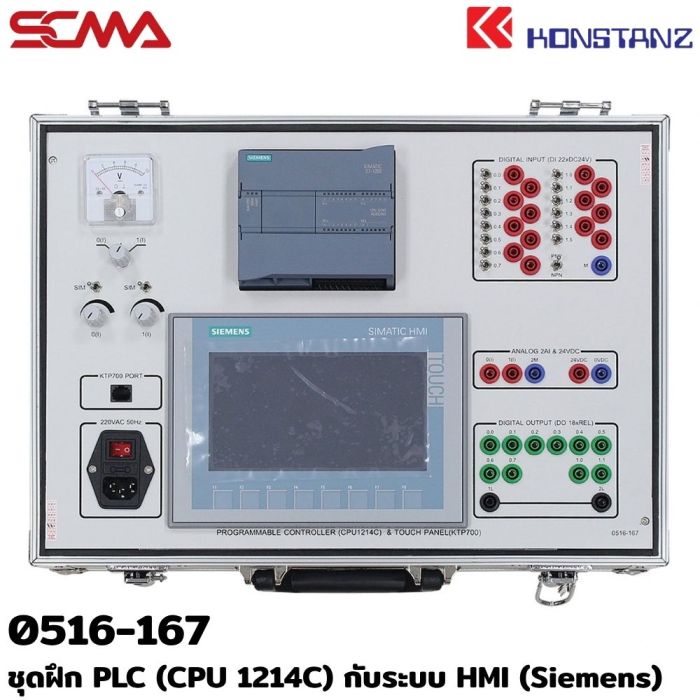

0516-167 ชุดฝึก PLC (CPU 1214C) กับระบบ HMI (Siemens) KONSTANZ

รายละเอียด 0516-167 ชุดฝึก PLC (CPU 1214C) กับระบบ HMI (Siemens) KONSTANZ

ชุดฝึก PLC รุ่น 0516-167 ใช้ PLC Siemens S7-1200 รุ่น CPU 1214C ร่วมกับจอ HMI รุ่น KTP700 สำหรับฝึกเขียนโปรแกรมด้วย TIA Portal ตั้งแต่ขั้นพื้นฐานจนถึงการประยุกต์ใช้งานเครือข่ายร่วมกับจอ HMI พร้อมแผงเชื่อมต่ออินพุตและเอาต์พุต ชุดสวิตช์เปิด/ปิด แหล่งจ่ายแรงดัน 0–10 V และมิเตอร์ 0–10 V สำหรับฝึกปฏิบัติด้านระบบควบคุม PLC และ HMI

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Siemens S7-1200 รุ่น CPU 1214C ด้วย TIA Portal ขั้นพื้นฐาน
• ศึกษาการใช้งาน PLC ร่วมกับจอ HMI Siemens รุ่น KTP700
• ฝึกประยุกต์ใช้งานเครือข่ายระหว่าง PLC และ HMI
• ศึกษาการเชื่อมต่อและใช้งานอินพุตดิจิตอล เอาต์พุตแบบรีเลย์ และอินพุตอนาล็อก

ส่วนประกอบหลักของชุดฝึก

• PLC Siemens S7-1200 รุ่น CPU 1214C
• จอ HMI Siemens รุ่น KTP700
• ชุดแผงเชื่อมต่ออินพุตและเอาต์พุต
• ชุดสวิตช์เปิด/ปิด
• ชุดแหล่งจ่ายแรงดัน 0–10 V
• ชุดมิเตอร์ 0–10 V

ข้อมูลทางเทคนิคของชุดฝึก

• รุ่น PLC: Siemens S7-1200 CPU 1214C
• รุ่น HMI: Siemens KTP700
• อินพุตดิจิตอล: 14 ช่อง (14 DI), 24 V
• เอาต์พุตดิจิตอล: 10 ช่อง (10 DO), แบบรีเลย์
• อินพุตอนาล็อก: 2 ช่อง (2 AI)
• แหล่งจ่ายไฟของชุดฝึก: 1 เฟส 220 VAC, 50 Hz
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม: TIA Portal

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 450 × 150 × 330 มม.
