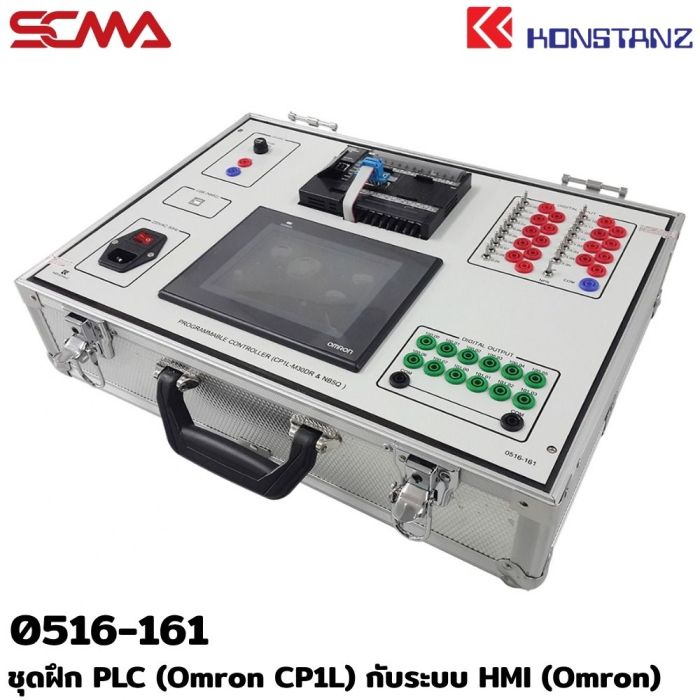

0516-161 ชุดฝึก PLC (Omron CP1L) กับระบบ HMI (Omron) KONSTANZ

รายละเอียด 0516-161 ชุดฝึก PLC (Omron CP1L) กับระบบ HMI (Omron) KONSTANZ

ชุดฝึก PLC รุ่น 0516-161 ใช้ PLC Omron CP1L ร่วมกับจอ HMI รุ่น NB5Q สำหรับฝึกเขียนโปรแกรมด้วย CX-Programmer ในชุดซอฟต์แวร์ CX-One และฝึกสร้างหน้าจอด้วย NB-Designer ตั้งแต่ขั้นพื้นฐานจนถึงการประยุกต์ใช้งานเครือข่ายร่วมกับจอ HMI พร้อมแผงเชื่อมต่ออินพุตและเอาต์พุต และชุดสวิตช์เปิด/ปิดสำหรับฝึกปฏิบัติด้านระบบควบคุม PLC และ HMI

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Omron CP1L ด้วย CX-Programmer ขั้นพื้นฐาน
• ฝึกสร้างหน้าจอ HMI ด้วย NB-Designer
• ศึกษาการใช้งาน PLC ร่วมกับจอ HMI Omron รุ่น NB5Q
• ฝึกประยุกต์ใช้งานเครือข่ายระหว่าง PLC และ HMI
• ศึกษาการเชื่อมต่อและใช้งานอินพุตดิจิตอลและเอาต์พุตแบบรีเลย์

ส่วนประกอบหลักของชุดฝึก

• PLC Omron CP1L
• จอ HMI Omron รุ่น NB5Q
• ชุดแผงเชื่อมต่ออินพุตและเอาต์พุต
• ชุดสวิตช์เปิด/ปิด

ข้อมูลทางเทคนิคของชุดฝึก

• รุ่น PLC: Omron CP1L
• รุ่น HMI: Omron NB5Q
• อินพุตดิจิตอล: 18 ช่อง (18 DI), 24 V
• เอาต์พุตดิจิตอล: 12 ช่อง (12 DO), แบบรีเลย์
• แหล่งจ่ายไฟของชุดฝึก: 1 เฟส 220 VAC, 50 Hz
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม PLC: CX-One / CX-Programmer
• ซอฟต์แวร์ที่ใช้ฝึกสร้างหน้าจอ HMI: NB-Designer

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 450 × 150 × 330 มม.
