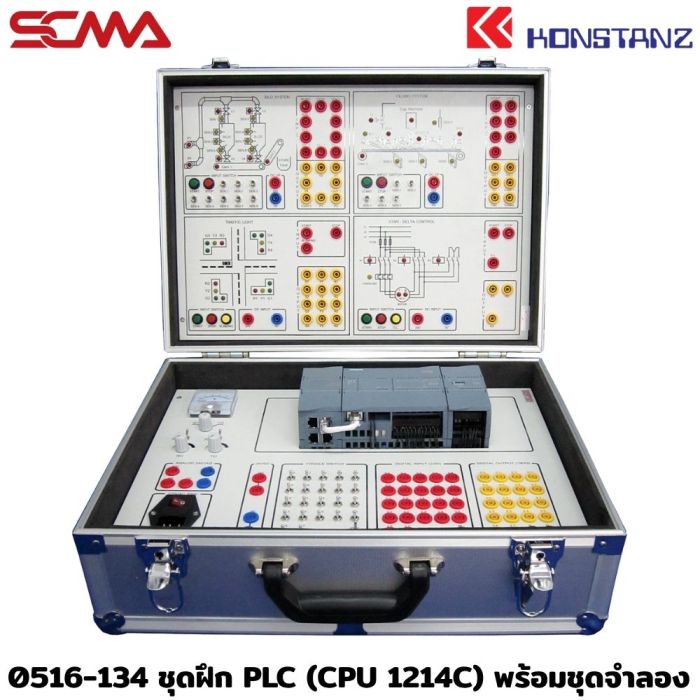

0516-134 ชุดฝึก PLC (CPU 1214C) พร้อมชุดจำลอง KONSTANZ

รายละเอียด 0516-134 ชุดฝึก PLC (CPU 1214C) พร้อมชุดจำลอง KONSTANZ

ชุดฝึก PLC รุ่น 0516-134 ใช้ PLC Siemens S7-1200 รุ่น CPU 1214C สำหรับฝึกเขียนโปรแกรมด้วย TIA Portal และประยุกต์ใช้งานร่วมกับชุดจำลอง 4 แบบ ได้แก่ ระบบบรรจุน้ำ ระบบไฟจราจร ระบบไซโล และการสตาร์ทมอเตอร์แบบสตาร์-เดลต้า พร้อมแผงเชื่อมต่ออินพุตและเอาต์พุตสำหรับฝึกการต่อวงจรและศึกษาการทำงานของระบบควบคุม

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Siemens S7-1200 รุ่น CPU 1214C ด้วย TIA Portal
• ฝึกประยุกต์โปรแกรมควบคุมร่วมกับชุดจำลองการทำงาน 4 แบบ
• ศึกษาการเชื่อมต่อและใช้งานอินพุตและเอาต์พุตดิจิตอลและอนาล็อก

ชุดจำลองสำหรับฝึกปฏิบัติ

• ระบบบรรจุน้ำ
• ระบบไฟจราจร
• ระบบไซโล
• การสตาร์ทมอเตอร์แบบสตาร์-เดลต้า

ส่วนประกอบหลัก

• ชุด PLC Siemens S7-1200 รุ่น CPU 1214C
• ชุดแผงเชื่อมต่ออินพุตและเอาต์พุต
• ชุดจำลองการทำงาน 4 แบบ

ข้อมูลทางเทคนิคของชุดฝึก

• อินพุตดิจิตอลรวม: 22 ช่อง (22 DI), 24 VDC
• เอาต์พุตดิจิตอลรวม: 18 ช่อง (18 DO), แบบรีเลย์
• อินพุตอนาล็อก: 2 ช่อง (2 AI)
• เอาต์พุตอนาล็อก: 1 ช่อง (1 AO)
• แหล่งจ่ายไฟของชุดฝึก: 1 เฟส 220 VAC, 50 Hz
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม: TIA Portal

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 450 × 150 × 330 มม.
