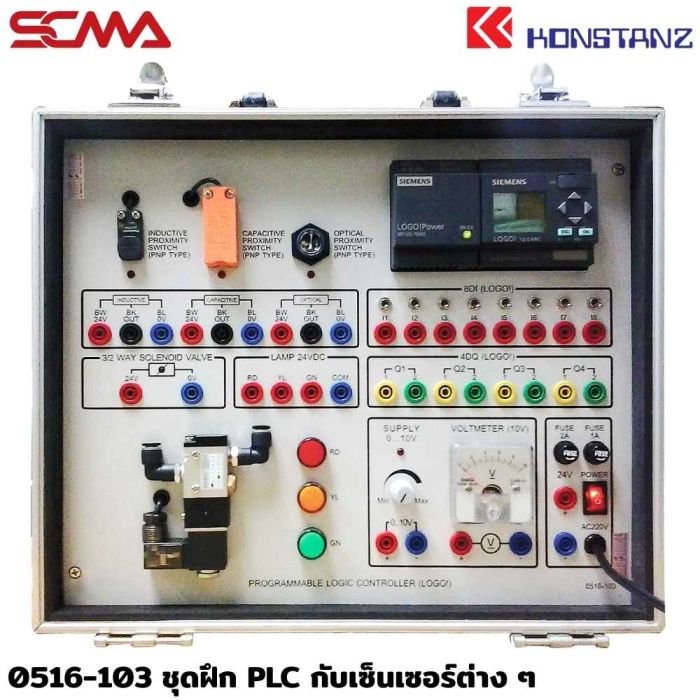

0516-103 ชุดฝึก PLC กับเซ็นเซอร์ต่าง ๆ KONSTANZ

รายละเอียด 0516-103 ชุดฝึก PLC กับเซ็นเซอร์ต่าง ๆ KONSTANZ

ชุดฝึก PLC รุ่น 0516-103 ใช้ PLC Siemens รุ่น LOGO! 12/24RC สำหรับฝึกเขียนโปรแกรมด้วย LOGO! Soft Comfort จนถึงการประยุกต์ใช้งานร่วมกับพร็อกซิมิตี้สวิตช์ วาล์ว 3/2 ทาง และหลอดไฟ พร้อมแผงเชื่อมต่ออินพุตและเอาต์พุตสำหรับฝึกการต่อวงจรและศึกษาการทำงานของ PLC ร่วมกับเซ็นเซอร์และอุปกรณ์ควบคุม

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Siemens LOGO! ด้วย LOGO! Soft Comfort
• ศึกษาการเชื่อมต่อและการใช้งานพร็อกซิมิตี้สวิตช์ร่วมกับ PLC
• ฝึกประยุกต์โปรแกรมควบคุมการทำงานร่วมกับวาล์ว 3/2 ทางและหลอดไฟ
• ศึกษาการทำงานของอินพุตและเอาต์พุตในระบบควบคุม PLC

อุปกรณ์สำหรับฝึกประยุกต์ใช้งาน

• พร็อกซิมิตี้สวิตช์
• วาล์ว 3/2 ทาง
• หลอดไฟ

ส่วนประกอบหลักของชุดฝึก

• PLC Siemens รุ่น LOGO! 12/24RC
• ชุดแผงเชื่อมต่ออินพุตและเอาต์พุต
• ชุดพร็อกซิมิตี้สวิตช์

ข้อมูลทางเทคนิคของชุดฝึก

• รุ่น PLC: Siemens LOGO! 12/24RC
• อินพุตดิจิตอล: 8 ช่อง (8 DI), 24 VDC
• เอาต์พุตดิจิตอล: 4 ช่อง (4 DO), แบบรีเลย์
• อินพุตอนาล็อก: 2 ช่อง (2 AI)
• แหล่งจ่ายไฟของชุดฝึก: 1 เฟส 220 VAC, 50 Hz
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม: LOGO! Soft Comfort

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 380 × 140 × 310 มม.
