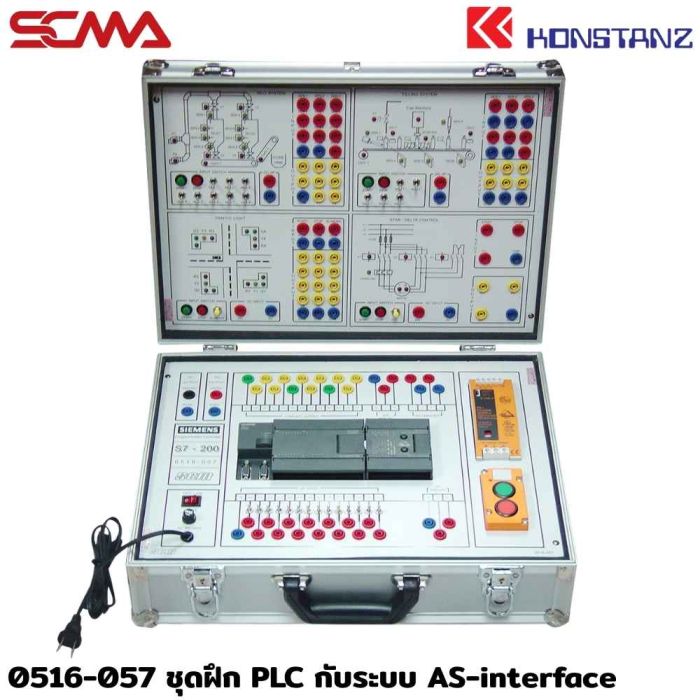

0516-057 ชุดฝึก PLC กับระบบ AS-interface KONSTANZ

รายละเอียด 0516-057 ชุดฝึก PLC กับระบบ AS-interface KONSTANZ

ชุดฝึก PLC รุ่น 0516-057 ใช้ PLC Siemens S7-200 รุ่น CPU 224 XP สำหรับฝึกเขียนโปรแกรมด้วย STEP 7 MicroWin จนถึงการประยุกต์ใช้งานเครือข่ายร่วมกับโมดูล AS-i Illuminated Push Button หรือโมดูลปุ่มกดพร้อมไฟแสดงสถานะ พร้อมแผงเชื่อมต่ออินพุตและเอาต์พุตสำหรับฝึกปฏิบัติด้านระบบควบคุม PLC และการใช้งานระบบ AS-interface

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Siemens S7-200 รุ่น CPU 224 XP ด้วย STEP 7 MicroWin
• ศึกษาการประยุกต์ใช้งานเครือข่าย AS-interface ร่วมกับ PLC
• ฝึกใช้งานโมดูล AS-i Illuminated Push Button
• ศึกษาการเชื่อมต่อและใช้งานอินพุตและเอาต์พุตดิจิตอลและอนาล็อก

อุปกรณ์สำหรับฝึกประยุกต์ใช้งาน

• โมดูล AS-i Illuminated Push Button หรือโมดูลปุ่มกดพร้อมไฟแสดงสถานะ
• ระบบเครือข่าย AS-interface สำหรับฝึกใช้งานร่วมกับ PLC

ส่วนประกอบหลักของชุดฝึก

• PLC Siemens S7-200 รุ่น CPU 224 XP
• ชุดแผงเชื่อมต่ออินพุตและเอาต์พุต

ข้อมูลทางเทคนิคของชุดฝึก

• รุ่น PLC: Siemens S7-200 CPU 224 XP
• อินพุตดิจิตอล: 14 ช่อง (14 DI), 24 VDC
• เอาต์พุตดิจิตอล: 10 ช่อง (10 DO), แบบรีเลย์
• อินพุตอนาล็อก: 2 ช่อง (2 AI)
• เอาต์พุตอนาล็อก: 1 ช่อง (1 AO)
• แหล่งจ่ายไฟของชุดฝึก: 1 เฟส 220 VAC, 50 Hz
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม: STEP 7 MicroWin

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 450 × 150 × 330 มม.
