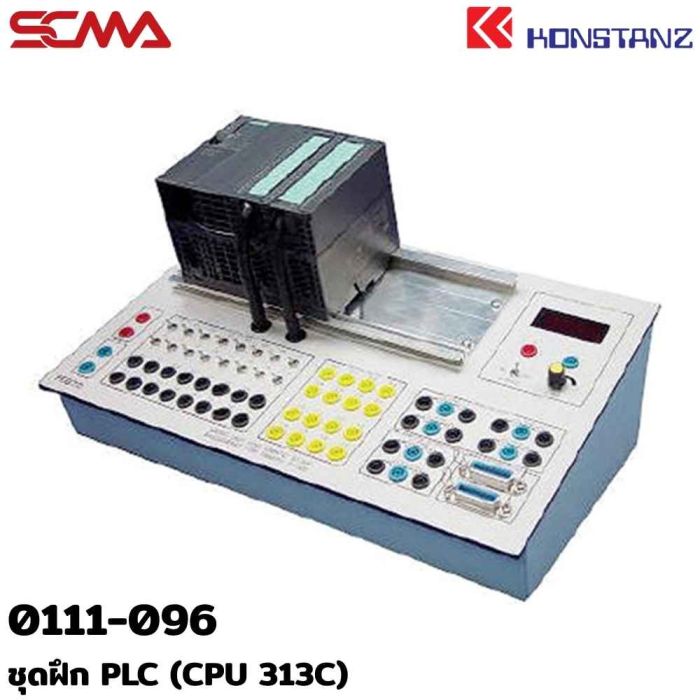

0111-096 ชุดฝึก PLC (CPU 313C) KONSTANZ

รายละเอียด 0111-096 ชุดฝึก PLC (CPU 313C) KONSTANZ

ชุดฝึก PLC รุ่น 0111-096 ใช้ PLC Siemens S7-300 รุ่น CPU 313C สำหรับฝึกเขียนโปรแกรมด้วย STEP 7 Manager ขั้นพื้นฐาน พร้อมแผงเชื่อมต่ออินพุตและเอาต์พุต และชุดสวิตช์เปิด/ปิดสำหรับฝึกการต่อวงจรและศึกษาการทำงานของระบบควบคุม PLC มีทั้งอินพุตและเอาต์พุตดิจิตอลและอนาล็อก ใช้แหล่งจ่ายไฟ 24 VDC

วัตถุประสงค์การเรียนรู้

• ฝึกเขียนโปรแกรม PLC Siemens S7-300 รุ่น CPU 313C ด้วย STEP 7 Manager ขั้นพื้นฐาน
• ศึกษาการเชื่อมต่ออินพุตและเอาต์พุตของ PLC
• ฝึกใช้งานสวิตช์เปิด/ปิดร่วมกับโปรแกรมควบคุม
• ศึกษาการใช้งานอินพุตและเอาต์พุตดิจิตอลและอนาล็อก

ส่วนประกอบหลักของชุดฝึก

• ชุด PLC Siemens S7-300 รุ่น CPU 313C
• ชุดแผงเชื่อมต่ออินพุตและเอาต์พุต
• ชุดสวิตช์เปิด/ปิด

ข้อมูลทางเทคนิคของชุดฝึก

• รุ่น PLC: Siemens S7-300 CPU 313C
• อินพุตดิจิตอล: 16 ช่อง (16 DI), 24 VDC
• เอาต์พุตดิจิตอล: 16 ช่อง (16 DO), แบบรีเลย์
• อินพุตอนาล็อก: 4 ช่อง (4 AI)
• เอาต์พุตอนาล็อก: 2 ช่อง (2 AO)
• แหล่งจ่ายไฟของชุดฝึก: 24 VDC
• ซอฟต์แวร์ที่ใช้ฝึกเขียนโปรแกรม: STEP 7 Manager

ขนาดชุดฝึก

• ขนาด (กว้าง × สูง × ลึก): 450 × 250 × 300 มม.
