ในยุคของเทคโนโลยีและนวัตกรรม Oscilloscopes กลายเป็นเครื่องมือที่จำเป็นอย่างยิ่งสำหรับงานอุตสาหกรรมสมัยใหม่ SCMA ผู้เชี่ยวชาญด้าน Oscilloscopes และอุปกรณ์วัดทางไฟฟ้า ขอนำเสนอความรู้เกี่ยวกับ Oscilloscopes ตั้งแต่ความหมาย หลักการทำงาน ส่วนประกอบ ไปจนถึงประเภทต่าง ๆ เพื่อให้คุณเข้าใจถึงความสำคัญของเครื่องมือชนิดนี้ และนำไปประยุกต์ใช้งานได้อย่างมีประสิทธิภาพ โดย SCMA พร้อมให้คำปรึกษาและบริการด้าน Oscilloscopes อย่างครบวงจร

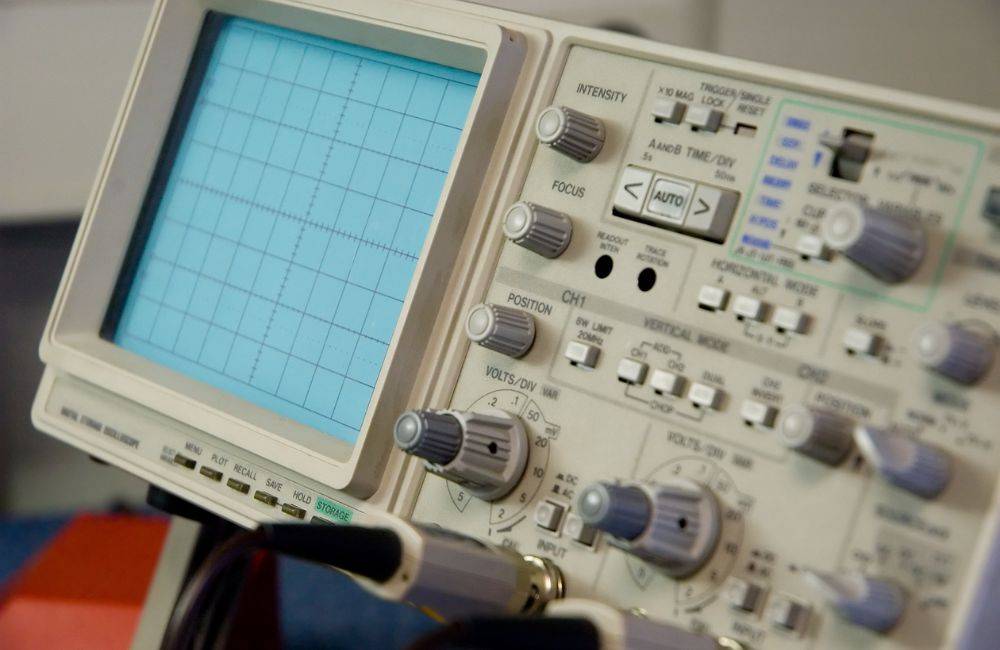

Oscilloscopes คืออะไร?
Oscilloscopes หรือ ออสซิลโลสโคป คือเครื่องมือที่ใช้ในการแสดงและวิเคราะห์สัญญาณทางไฟฟ้า โดยจะแสดงผลออกมาในรูปแบบของกราฟ ซึ่งมีแกนแนวตั้ง (แกน Y) แสดงค่าแรงดันไฟฟ้า และแกนแนวนอน (แกน X) แสดงค่าเวลา ทำให้สามารถเห็นรูปคลื่นของสัญญาณไฟฟ้าที่เปลี่ยนแปลงตามเวลา Oscilloscopes ถูกนำไปใช้ในการวิเคราะห์ปัญหาของอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ เช่น การตรวจสอบสัญญาณรบกวน หรือการวัดคุณสมบัติต่าง ๆ ของสัญญาณ เป็นต้น
Oscilloscopes มีหลักการทำงานอย่างไร?
หลักการทำงานของ Oscilloscopes คือ การนำสัญญาณไฟฟ้าเข้ามาในเครื่อง โดยจะผ่านการประมวลผลใน 2 ส่วนหลัก ได้แก่
- การบ่ายเบนสัญญาณในแนวตั้ง (Vertical Deflection) : สัญญาณไฟฟ้าจะถูกส่งผ่านวงจรลดทอน และวงจรขยายสัญญาณ ไปยังแผ่นเบี่ยงเบนแนวตั้ง เพื่อสร้างการเบี่ยงเบนของอิเล็กตรอนในแนวตั้ง ทำให้สามารถวัดค่าแรงดันของสัญญาณได้
- การบ่ายเบนสัญญาณในแนวนอน (Horizontal Deflection) : สัญญาณจะถูกส่งผ่านวงจรกำเนิดสัญญาณฟันเลื่อย ไปยังแผ่นเบี่ยงเบนแนวนอน ส่งผลให้เกิดการเบี่ยงเบนของอิเล็กตรอนในแนวนอนตามเวลา
เมื่ออิเล็กตรอนถูกเบี่ยงเบนทั้งในแนวตั้งและแนวนอน ก็จะทำให้เกิดจุดสว่างบนหน้าจอ ซึ่งคือการแสดงผลรูปคลื่นของสัญญาณนั่นเอง
Oscilloscopes มีส่วนประกอบอะไรบ้าง?
Oscilloscopes ประกอบไปด้วยส่วนประกอบหลัก ๆ ดังนี้
- หัววัด (Probe) : ทำหน้าที่รับสัญญาณไฟฟ้าเข้ามาในเครื่อง โดยมีทั้งแบบหัววัดธรรมดา หัววัดแรงดันสูง และหัววัดกระแส
- แหล่งจ่ายไฟ (Power Supply) : จ่ายไฟให้กับวงจรและส่วนประกอบต่าง ๆ ภายใน Oscilloscope ทั้งแบบกระแสตรง (DC) และกระแสสลับ (AC)
- วงจรขยาย (Amplifier) : ช่วยขยายสัญญาณไฟฟ้าที่เข้ามา ให้มีความเข้มเพียงพอสำหรับการวัด โดยแบ่งเป็นวงจรขยายแบบกระแสตรงและกระแสสลับ
- ตัวลดทอนสัญญาณ (Attenuator) : ปรับลดทอนสัญญาณไฟฟ้าให้อยู่ในระดับที่เหมาะสมกับช่วงการวัด มีทั้งแบบปรับค่าได้และแบบคงที่
- แผ่นเบี่ยงเบนแนวนอน (Horizontal Deflection Plates) : สร้างสนามไฟฟ้าเพื่อเบี่ยงเบนอิเล็กตรอนในแนวนอน ควบคุมตำแหน่งจุดบนแกน X ของกราฟ
- แผ่นเบี่ยงเบนแนวตั้ง (Vertical Deflection Plates) : สร้างสนามไฟฟ้าเพื่อเบี่ยงเบนอิเล็กตรอนในแนวตั้ง ควบคุมตำแหน่งจุดบนแกน Y ของกราฟ
- ปุ่มควบคุม (Controls) : ใช้ปรับแต่งการแสดงผลกราฟในด้านต่าง ๆ เช่น ความสูง ความกว้าง ความไว ของรูปคลื่น ทั้งในแนวตั้งและแนวนอน
- หลอดภาพ (Cathode Ray Tube) : แสดงผลรูปคลื่นของสัญญาณที่วัดได้ เป็นหลอดแก้วที่ภายในเป็นสุญญากาศและฉาบด้วยสารเรืองแสง เมื่ออิเล็กตรอนไปกระทบ ก็จะทำให้เกิดภาพบนหน้าจอ
Oscilloscopes มีกี่ประเภท?
Oscilloscopes สามารถแบ่งประเภทได้ตามเทคโนโลยีและการใช้งาน โดยหลัก ๆ มีดังนี้
- Analog Oscilloscope : เป็นออสซิลโลสโคปแบบเก่าแก่ที่ใช้หลอดรังสีแคโทดในการสร้างภาพ มีราคาไม่สูงมากแต่ความละเอียดไม่สูง
- Digital Oscilloscopes : ออสซิลโลสโคปแบบดิจิตอลที่ใช้เทคโนโลยีทรานซิสเตอร์และระบบประมวลผลข้อมูลแบบดิจิทัล ให้ความแม่นยำและซับซ้อนกว่าแบบแอนะล็อก แต่ราคาสูงกว่า
- Mixed-Signal Oscilloscopes (MSO) : ออสซิลโลสโคปสัญญาณผสมที่มีอินพุตสัญญาณทั้งแบบแอนะล็อกและดิจิทัล เพื่อใช้วิเคราะห์ระบบที่มีหลายประเภทสัญญาณ
- Mixed-Domain Oscilloscope (MDO) : ออสซิลโลสโคปที่เพิ่มความสามารถในการวิเคราะห์สัญญาณความถี่ (RF) เข้ามา นอกเหนือจากสัญญาณอนาล็อกและดิจิทัล
- Handheld/Portable Oscilloscopes : ออสซิลโลสโคปแบบพกพา เหมาะสำหรับงานภาคสนามหรือพื้นที่จำกัด มีขนาดเล็กและทนทาน
- PC-based Oscilloscopes : ออสซิลโลสโคปที่ใช้งานร่วมกับคอมพิวเตอร์ โดยจะมีทั้งแบบที่เป็นฮาร์ดแวร์แยก เชื่อมต่อผ่าน USB หรือ LAN และแบบที่เป็นระบบ All-in-one ในตัว
PC Oscilloscope คืออะไร?
PC Oscilloscope คือ ออสซิลโลสโคปที่ทำงานโดยอาศัยพลังประมวลผลจากคอมพิวเตอร์ส่วนบุคคล (PC) ในการแสดงผลและวิเคราะห์สัญญาณ จึงมีความยืดหยุ่นในการใช้งานสูง และใช้งานง่าย สามารถพกพาได้สะดวก แต่อาจให้ความละเอียดและความเร็วในการประมวลผลน้อยกว่าออสซิลโลสโคปแบบเดิม
PC Oscilloscope ทำงานอย่างไร?
PC Oscilloscope จะเชื่อมต่อกับคอมพิวเตอร์ผ่านทางพอร์ต USB หรือ PCIe แล้วจึงป้อนสัญญาณไฟฟ้าเข้ามาในตัวฮาร์ดแวร์ จากนั้นคอมพิวเตอร์จะประมวลผลสัญญาณ และแสดงกราฟรูปคลื่นผ่านทางโปรแกรมที่ติดตั้งไว้ ผู้ใช้สามารถปรับแต่งการแสดงผลและใช้ฟีเจอร์ต่าง ๆ ของโปรแกรมเพื่อวิเคราะห์คุณลักษณะของสัญญาณได้อย่างหลากหลาย
เปรียบเทียบระหว่าง PC Oscilloscope VS Oscilloscope ใช้แบบไหนดี?
การเลือกใช้ระหว่าง PC Oscilloscope กับ Oscilloscope แบบปกตินั้น ขึ้นอยู่กับความต้องการและลักษณะการใช้งานเป็นหลัก ซึ่งสามารถเปรียบเทียบได้ดังนี้
- ด้านการทำงาน : PC Oscilloscope ใช้ทรัพยากรของคอมพิวเตอร์ในการประมวลผล ในขณะที่ Oscilloscope แบบปกติใช้ฮาร์ดแวร์และอุปกรณ์เฉพาะทาง
- ด้านราคา : โดยทั่วไป PC Oscilloscope มักจะถูกกว่า เนื่องจากไม่ต้องใช้ชิ้นส่วนเฉพาะทางมากนัก
- ด้านการใช้งาน : PC Oscilloscope เหมาะกับงานทั่วไปที่ไม่ซับซ้อนมาก เช่น การทดสอบอุปกรณ์อิเล็กทรอนิกส์ ซ่อมบำรุง หรือการเรียนรู้ ส่วน Oscilloscope แบบปกติเหมาะกับงานที่ต้องการความแม่นยำสูง เช่น งานวิจัยและพัฒนา งานอุตสาหกรรม เป็นต้น
หากสนใจ Oscilloscopes ติดต่อซื้อจาก SCMA ได้แล้ววันนี้!
SCMA เป็นผู้นำในการนำเข้าและจัดจำหน่ายเครื่องมือวัด อุปกรณ์ทดสอบ รวมถึง Oscilloscopes คุณภาพสูงจากแบรนด์ชั้นำทั่วโลก พร้อมให้คำปรึกษาและบริการหลังการขายโดยทีมงานผู้เชี่ยวชาญ หากคุณกำลังมองหา Oscilloscopes สำหรับงานอุตสาหกรรม งานวิจัย หรืองานซ่อมบำรุง สามารถเลือกชมสินค้าได้ที่เว็บไซต์ หรือสอบถามข้อมูลเพิ่มเติมได้ที่ 02-009-5000 ทาง SCMA พร้อมเป็นที่ปรึกษาและยินดีให้บริการทุกท่านด้วยใจ
สรุป
Oscilloscopes เป็นอุปกรณ์สำคัญในการวิเคราะห์สัญญาณไฟฟ้า ที่มีประโยชน์มากมายในงานอุตสาหกรรม ไม่ว่าจะเป็นการวิจัยพัฒนา การทดสอบคุณภาพ หรือการตรวจซ่อมอุปกรณ์อิเล็กทรอนิกส์ SCMA มีความเชี่ยวชาญในการให้คำปรึกษาและจัดหา Oscilloscopes ที่เหมาะสมกับความต้องการของทุกธุรกิจ สนใจสั่งซื้อหรือสอบถามข้อมูลเพิ่มเติมได้แล้ววันนี้
คำถามที่พบบ่อย
ออสซิลโลสโคปมีหน้าที่อะไร?
Oscilloscopes (ออสซิลโลสโคป) มีหน้าที่แสดงภาพและวิเคราะห์สัญญาณไฟฟ้า โดยแสดงผลในรูปแบบกราฟ 2 มิติ ที่แกน Y แทนค่าแรงดัน และแกน X แทนค่าเวลา ทำให้เราสามารถวัดและตรวจสอบคุณลักษณะต่าง ๆ ของสัญญาณไฟฟ้าได้อย่างละเอียด เช่น แรงดัน ความถี่ เฟส และรูปร่างของสัญญาณ
อุปกรณ์วัดสัญญาณคืออะไร?
อุปกรณ์วัดสัญญาณหรือ Signal Analyzer คือเครื่องมือที่ใช้วิเคราะห์คุณลักษณะและพฤติกรรมของสัญญาณไฟฟ้า เพื่อนำข้อมูลไปใช้ในการปรับปรุงหรือแก้ไขปัญหาของระบบไฟฟ้าและอิเล็กทรอนิกส์ ซึ่ง Oscilloscope ก็จัดเป็นอุปกรณ์วัดสัญญาณชนิดหนึ่งที่มีความสามารถในการแสดงผลสัญญาณในรูปแบบกราฟที่เข้าใจง่าย
สโคปคืออะไร?
สโคป (Scope) เป็นคำย่อของ Oscilloscope นั่นเอง โดยเป็นชื่อเรียกที่นิยมใช้กันในวงการอุตสาหกรรม เพื่อให้สื่อสารกันได้เข้าใจง่ายและกระชับมากขึ้น
เครื่องวัดรูปคลื่นสัญญาณไฟฟ้าคืออะไร?
เครื่องวัดรูปคลื่นสัญญาณไฟฟ้าก็คือออสซิลโลสโคปนั่นเอง เพราะหน้าที่หลักของออสซิลโลสโคปคือการบันทึกและแสดงผลสัญญาณไฟฟ้าที่เปลี่ยนแปลงตามเวลา ในลักษณะของกราฟรูปคลื่น ซึ่งทำให้เราสามารถเห็นและเข้าใจพฤติกรรมของสัญญาณไฟฟ้าได้ดีขึ้น
