MDB หรือ Main Distribution Board คือหัวใจสำคัญของระบบไฟฟ้าทั้งในอาคารขนาดใหญ่และโรงงานอุตสาหกรรม ตู้ MDB ทำหน้าที่ควบคุมการจ่ายกำลังไฟฟ้าจากแหล่งจ่ายหลัก เช่น หม้อแปลงไฟฟ้าแรงสูง ไปยังอุปกรณ์ไฟฟ้าต่างๆ ในอาคาร ทั้งยังมีระบบป้องกันความปลอดภัยและแสดงสถานะการทำงานของระบบไฟฟ้า ใครก็ตามที่เกี่ยวข้องกับงานระบบไฟฟ้าไม่ว่าจะเป็นวิศวกรหรือเจ้าของอาคาร จึงจำเป็นต้องทำความเข้าใจเกี่ยวกับตู้ MDB เพื่อให้ระบบไฟฟ้าทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ SCMA เป็นผู้นำด้านตู้ MDB และระบบควบคุมไฟฟ้ากำลัง พร้อมให้คำปรึกษาและบริการที่เกี่ยวข้องกับระบบ MDB ครบวงจรด้วยทีมงานมืออาชีพ
MDB (Main Distribution Board) คืออะไร?

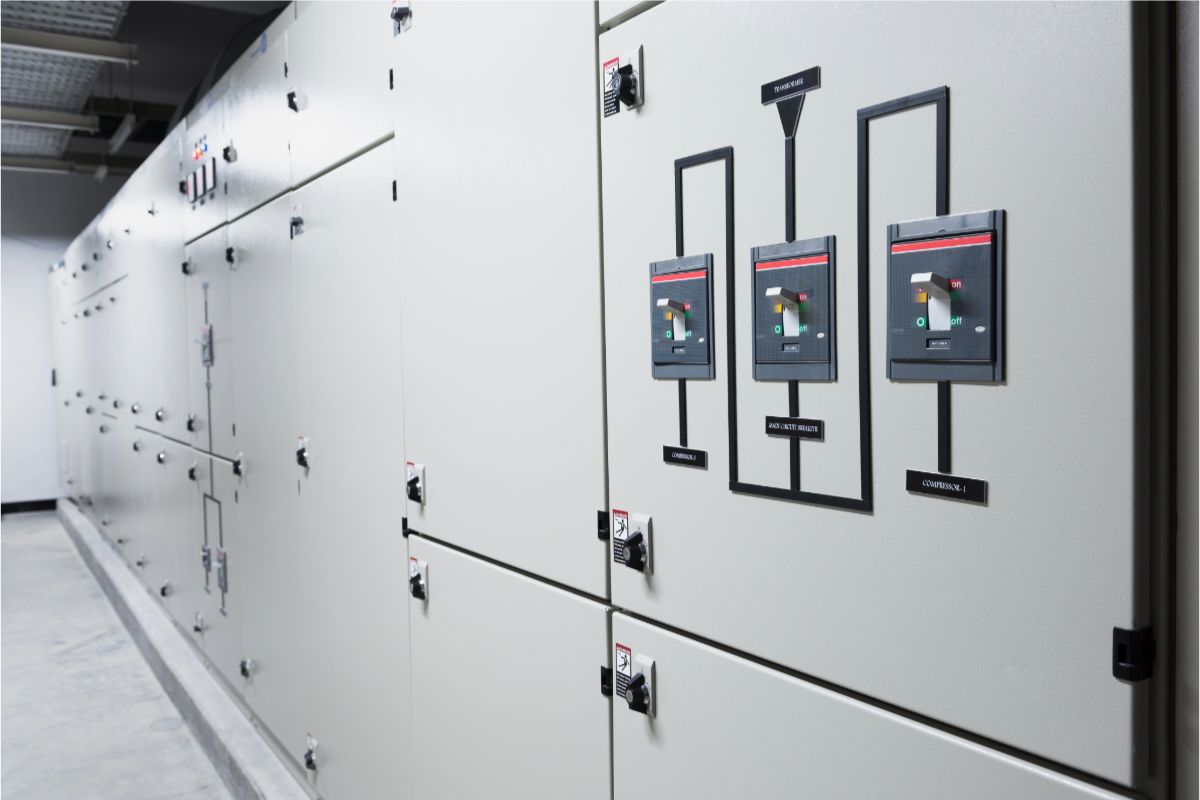

ตู้ MDB (Main Distribution Board) คือ ตู้ควบคุมไฟฟ้าขนาดใหญ่ที่ทำหน้าที่รับกระแสไฟฟ้าแรงสูงจากแหล่งจ่ายไฟหลัก เช่น หม้อแปลงไฟฟ้า จากนั้นจึงแปลงแรงดันและกระจายกำลังไฟฟ้าไปยังแผงจ่ายไฟย่อยหรือ Sub Distribution Board (SDB) ตามส่วนต่างๆ ของอาคาร เพื่อจ่ายกระแสไฟฟ้าให้กับอุปกรณ์ไฟฟ้าปลายทาง ในอาคารขนาดใหญ่หรือโรงงานอุตสาหกรรมที่มีความต้องการใช้ไฟฟ้ากำลังสูง จำเป็นต้องมีตู้ MDB เป็นศูนย์กลางในการควบคุมระบบไฟฟ้าทั้งหมด โดยส่วนมากตู้ไฟฟ้า MDB จะติดตั้งไว้ในห้องเฉพาะที่เรียกว่า ห้อง MDB ซึ่งมีระบบระบายอากาศที่ดีและติดตั้งอุปกรณ์ความปลอดภัยต่างๆ รวมถึงมีพื้นที่ให้เจ้าหน้าที่สามารถเข้าไปตรวจสอบและบำรุงรักษาอุปกรณ์ได้โดยสะดวก
หน้าที่หลักของตู้ MDB (Main Distribution Board)
ตู้ไฟ MDB มีหน้าที่หลัก 4 ประการด้วยกัน คือ
1. Power Distribution (แจกจ่ายกำลังไฟฟ้า)
ตู้ MDB จะรับกระแสไฟฟ้ากำลังจากแหล่งจ่ายไฟหลักเข้ามาผ่านสวิทช์และอุปกรณ์ป้องกันต่างๆ แล้วแปลงแรงดันให้เหมาะสม ก่อนจ่ายไฟเข้าไปยังรางบัสบาร์ (Busbar) เพื่อกระจายกำลังไฟฟ้าผ่านเซอร์กิต เบรกเกอร์ ไปสู่แผงจ่ายไฟย่อยที่อยู่ตามชั้นหรือโซนต่างๆ ของอาคาร
2. Electrical Protection (ป้องกันระบบไฟฟ้า)
หน้าที่สำคัญอีกอย่างของระบบ MDB คือการป้องกันความเสียหายที่อาจเกิดขึ้นกับระบบไฟฟ้าและผู้ใช้งาน โดยติดตั้งอุปกรณ์ป้องกันต่างๆ เช่น เซอร์กิต เบรกเกอร์ ฟิวส์ เพื่อตัดวงจรไฟฟ้าโดยอัตโนมัติเมื่อเกิดความผิดปกติ เช่น ไฟฟ้ารั่ว ไฟฟ้าลัดวงจร กระแสไฟฟ้าเกินพิกัดที่กำหนด หรือฟ้าผ่าระบบไฟฟ้าในอาคารจะได้ไม่เสียหาย และผู้ใช้ไฟก็จะปลอดภัย
3. Monitoring (แสดงสถานะการทำงาน)
ตู้ MDB จะมีเครื่องมือและอุปกรณ์วัดทางไฟฟ้าต่างๆ ติดตั้งมาด้วย เช่น แอมมิเตอร์ โวลต์มิเตอร์ กิโลวัตต์ฮาวมิเตอร์ พาวเวอร์แฟคเตอร์มิเตอร์ หน้าที่ของอุปกรณ์เหล่านี้ก็เพื่อวัดค่าทางไฟฟ้าที่ผ่านเข้าออกตู้ MDB และแสดงสถานะการทำงานของระบบไฟฟ้าในอาคารว่าอยู่ในเกณฑ์ปกติหรือไม่ หากพบความผิดปกติก็จะได้รีบแก้ไขและป้องกันได้ทันท่วงที
4. Backup Power (ระบบไฟฟ้าสำรอง)
ในตู้ MDB บางรุ่น อาจมีระบบไฟฟ้าสำรองติดตั้งร่วมอยู่ด้วย เช่น เครื่องกำเนิดไฟฟ้าสำรอง (Generator) เพื่อจ่ายไฟฟ้าให้กับระบบสำคัญเมื่อไฟฟ้าจากแหล่งจ่ายหลักขัดข้อง หรือ ระบบ UPS เพื่อจ่ายไฟฟ้าต่อเนื่องให้กับอุปกรณ์สำคัญที่ไม่สามารถหยุดการทำงานได้แม้เพียงเสี้ยววินาที เช่น ศูนย์ข้อมูลและเซิร์ฟเวอร์
การใช้งานของตู้ MDB
การออกแบบและติดตั้งตู้ MDB ต้องคำนึกถึงปัจจัยหลายอย่าง ได้แก่ ความต้องการใช้กำลังไฟฟ้าของอาคาร ระบบไฟฟ้าเดิมที่มีอยู่แล้ว สภาพแวดล้อม รวมถึงความสะดวกในการเดินสายไฟและการบำรุงรักษาในอนาคต ซึ่งตู้ไฟฟ้า MDB จะใช้ในพื้นที่ที่มีความต้องการพลังงานไฟฟ้าสูง โดยส่วนมากแล้วจะเป็นอาคารพาณิชย์ขนาดใหญ่ อาคารที่พักอาศัยหรือคอนโดมิเนียม รวมไปถึงโรงงานอุตสาหกรรมและศูนย์ข้อมูล (Data Center) เป็นต้น ตู้ควบคุมไฟฟ้าอย่างตู้ MDB จึงเป็นอุปกรณ์ที่มีความสำคัญอย่างยิ่งที่ทำให้ระบบไฟฟ้าขนาดใหญ่ใช้งานได้อย่างมีเสถียรภาพและปลอดภัย
ภายในตู้ MDB ประกอบด้วยอะไรบ้าง?
ตู้ MDB จะมีอุปกรณ์และส่วนประกอบสำคัญ 5 ส่วนด้วยกัน ได้แก่
1. โครงตู้สวิทช์บอร์ด (Enclosure)
โครงตู้จะทำจากแผ่นเหล็กหรือวัสดุทนทานต่อการกัดกร่อน มีตัวถังและประตูที่ปิดสนิทเพื่อป้องกันฝุ่นละอองและความชื้น โดยภายในจะถูกแบ่งพื้นที่สำหรับติดตั้งอุปกรณ์ต่างๆ อย่างเป็นสัดส่วน ประตูตู้บางรุ่นมีช่องหรือแผ่นพลาสติกใสให้สามารถมองเห็นอุปกรณ์ภายในตู้ได้ และในตู้ MDB สำหรับพื้นที่เฉพาะ เช่น โรงงานเคมีหรือบริเวณใกล้ทะเล จะต้องเป็นโครงตู้ชนิดกันน้ำและกันการกัดกร่อนโดยเฉพาะ
2. บัสบาร์ (Busbar)
บัสบาร์คือแท่งโลหะตัวนำซึ่งส่วนมากทำจากทองแดง มีหน้าที่หลักในการรับกระแสไฟฟ้าจากสายป้อนและกระจายไปยังอุปกรณ์ย่อยต่างๆ การติดตั้งบัสบาร์ในตู้ MDB ต้องคำนวณขนาดหน้าตัด ความยาว และจำนวนแท่งให้สอดคล้องกับปริมาณกระแสไฟฟ้าสูงสุดที่จะไหลผ่าน รวมทั้งต้องยึดแท่งบัสบาร์ให้แน่นหนาด้วยตัวยึดที่มีความแข็งแรงและทนทานต่อความร้อน
3. เซอร์กิต เบรกเกอร์ (Circuit Breaker)
เซอร์กิต เบรกเกอร์ ทำหน้าที่เป็นอุปกรณ์ตัดต่อวงจรไฟฟ้าและป้องกันกระแสเกินในระบบ MDB เบรกเกอร์จะตัดวงจรและหยุดจ่ายไฟทันทีหากมีกระแสไหลเกินค่าพิกัดที่กำหนด เพื่อป้องกันอุปกรณ์ไฟฟ้าและสายไฟเสียหายจากความร้อน ตู้ MDB หนึ่งตู้มักจะประกอบด้วยเซอร์กิต เบรกเกอร์หลายขนาด เช่น เมนเบรกเกอร์ เบรกเกอร์ประธาน และเบรกเกอร์สาขาย่อย
4. เครื่องวัดไฟฟ้า (Meter)
ระบบตู้ MDB จะมีเครื่องวัดทางไฟฟ้าและอุปกรณ์ตรวจสอบการทำงานต่างๆ ติดตั้งอยู่ เช่น
- แอมมิเตอร์ สำหรับอ่านค่ากระแสไฟฟ้า
- โวลต์มิเตอร์ สำหรับอ่านค่าแรงดันไฟฟ้า
- กิโลวัตต์ฮาวมิเตอร์ สำหรับวัดพลังงานไฟฟ้าสะสมที่ใช้ไป
- พาวเวอร์แฟคเตอร์มิเตอร์ สำหรับวัดค่าตัวประกอบกำลังไฟฟ้า
เครื่องวัดเหล่านี้มีความสำคัญในการตรวจสอบสถานะการทำงานของตู้ MDB และระบบไฟฟ้าโดยรวม รวมถึงวัดค่าพลังงานเพื่อคิดค่าไฟที่ใช้ไปด้วย
5. อุปกรณ์ประกอบ (Accessories)
นอกเหนือจากส่วนประกอบหลักในตู้ MDB แล้ว ยังมีอุปกรณ์ประกอบอื่นๆ ที่สำคัญ เช่น
- ฟิวส์ ทำหน้าที่ตัดวงจรเช่นเดียวกับเซอร์กิตเบรกเกอร์ แต่ใช้สำหรับป้องกันวงจรย่อยที่มีขนาดกำลังไฟต่ำ
- คอนแทคเตอร์ อุปกรณ์สวิตชิ่งที่ใช้ควบคุมวงจรกำลังด้วยไฟฟ้า
- แลมป์สัญญาณ ใช้แสดงสถานะการทำงานหรือแจ้งเตือนเมื่อเกิดเหตุผิดปกติ
- หม้อแปลงกระแส (CT) ใช้แปลงกระแสสูงให้อยู่ในระดับที่เครื่องวัดอ่านค่าได้
- รีเลย์ควบคุม (Control Relay) ทำหน้าที่เป็นอุปกรณ์เชื่อมต่อในวงจรควบคุม
การเลือกใช้อุปกรณ์ประกอบต่างๆ ในระบบ MDB ขึ้นอยู่กับหน้าที่ใช้งาน ขนาดของโหลด และสภาพแวดล้อมที่ติดตั้งเป็นสำคัญ
ตู้ MDB มีกี่แบบ
ตู้ MDB แบ่งออกได้ 2 ประเภทใหญ่ๆ ตามชนิดของการจ่ายไฟ ได้แก่
ตู้ MDB 1 เฟส
ตู้ MDB 1 เฟส จ่ายไฟแรงดันต่ำระบบ 1 เฟส 2 สาย โดยใช้แรงดัน 220-240 โวลต์ มีสายไฟ 2 เส้น คือ สายเฟส (Line) และสายนิวทรัล (Neutral) ระบบ 1 เฟสส่วนมากจะใช้ในสถานที่ที่มีความต้องการกำลังไฟฟ้าไม่สูงมาก เช่น บ้านพักอาศัย สำนักงานขนาดเล็ก ร้านค้าปลีก เป็นต้น ตู้ MDB 1 เฟส จึงเหมาะสำหรับควบคุมการจ่ายไฟให้กับอุปกรณ์ไฟฟ้าขนาดเล็กและปานกลาง ข้อดีของตู้ MDB 1 เฟส คือ ราคาถูกกว่า ติดตั้งง่าย และบำรุงรักษาไม่ยุ่งยาก
ตู้ MDB 3 เฟส
ตู้ MDB 3 เฟส จ่ายไฟแรงดันต่ำระบบ 3 เฟส 4 สาย โดยใช้แรงดัน 380-415 โวลต์ แบ่งออกเป็น 3 เฟส (R S T) กับอีก 1 สายนิวทรัล ระบบไฟ 3 เฟส จึงเหมาะสำหรับอาคารพาณิชย์ขนาดใหญ่ ศูนย์การค้า โรงแรม โรงพยาบาล รวมถึงโรงงานอุตสาหกรรม ที่ต้องการกำลังไฟฟ้าสูง เนื่องจากตู้ไฟฟ้าแรงสูงแบบ 3 เฟส จะจ่ายกระแสไฟฟ้าได้มากกว่าระบบ 1 เฟสถึง 1.7 เท่า และสามารถจ่ายไฟได้อย่างต่อเนื่องและมีเสถียรภาพมากกว่า
ตู้ MDB สำคัญอย่างไร?
ตู้ควบคุมไฟฟ้า MDB เปรียบเสมือนหัวใจของระบบไฟฟ้ากำลังทั้งหมดภายในอาคาร เนื่องจากทำหน้าที่ควบคุมการจ่ายกระแสไฟฟ้าปริมาณมหาศาลจากแหล่งจ่ายไฟหลัก ไปสู่โหลดไฟฟ้าขนาดใหญ่ที่มีความสำคัญ เช่น ระบบปรับอากาศ ระบบแสงสว่าง ระบบสูบน้ำ และเครื่องจักรในกระบวนการผลิต หากปราศจากตู้ MDB ที่มีคุณภาพและทำงานอย่างเที่ยงตรงแล้ว ก็ยากที่จะหลีกเลี่ยงปัญหาไฟฟ้าขัดข้องซึ่งอาจนำมาซึ่งความเสียหายอย่างใหญ่หลวง ทั้งในแง่ของอุปกรณ์ไฟฟ้า ความปลอดภัยในชีวิตและทรัพย์สิน รวมถึงผลกระทบต่อการใช้งานอาคารตามปกติ
ด้วยเหตุนี้ วิศวกรที่ออกแบบและติดตั้งตู้ MDB จึงต้องคำนวณขนาดของอุปกรณ์ต่างๆ ตามมาตรฐานวิศวกรรมอย่างรัดกุมและรอบคอบ ใช้วัสดุที่มีคุณภาพสูง ทำงานประณีต ตลอดจนจัดวางอุปกรณ์ต่างๆ ภายในตู้ MDB ให้เป็นระเบียบเรียบร้อยเพื่อให้ง่ายต่อการบำรุงรักษา และที่สำคัญคือ ตู้ MDB จะต้องมีระบบป้องกันเพื่อให้สามารถทำงานได้อย่างปลอดภัย แม้เมื่อเกิดเหตุผิดปกติขึ้นในระบบไฟฟ้าก็ตาม
หากคุณสนใจตู้ MDB สามารถซื้อจาก SCMA ได้แล้ววันนี้!
SCMA เป็นผู้เชี่ยวชาญด้านตู้ MDB และระบบควบคุมไฟฟ้ามากว่า 4 ทศวรรษ มีประสบการณ์ในการออกแบบและผลิตตู้ MDB คุณภาพสูง พร้อมทั้งจัดหาอุปกรณ์ไฟฟ้ายี่ห้อชั้นนำทั้งในและต่างประเทศ นอกจากนี้แล้ว SCMA ยังมีทีมงานวิศวกรมืออาชีพที่พร้อมให้คำปรึกษาในการคำนวณขนาดตู้ MDB ที่เหมาะสมกับโหลดไฟฟ้าของอาคาร พร้อมทั้งติดตั้งตู้ MDB และอุปกรณ์ไฟฟ้าให้มีประสิทธิภาพและความปลอดภัยสูงสุด รวมถึงบริการหลังการขายที่รวดเร็วและเชื่อถือได้ หากคุณสนใจตู้ MDB ทันสมัยและมีมาตรฐาน สามารถติดต่อขอรับคำปรึกษาจาก SCMA ได้ตั้งแต่วันนี้
สรุป
ตู้ไฟ MDB จึงทำหน้าที่เป็นจุดศูนย์กลางของระบบไฟฟ้าในอาคารขนาดใหญ่และโรงงานอุตสาหกรรม ทำหน้าที่ควบคุมการจ่ายไฟ ป้องกันอุปกรณ์ไฟฟ้า และตรวจสอบสถานะการทำงานของระบบไฟฟ้า การเลือกใช้ตู้ MDB ที่ออกแบบมาอย่างมีคุณภาพ ทนทาน และมีระบบป้องกันที่ดี จะช่วยให้ระบบไฟฟ้าทำงานได้อย่างมีเสถียรภาพ ปลอดภัย และมีประสิทธิภาพสูงสุด บริการของ SCMA พร้อมเสมอที่จะเป็นผู้ช่วยของคุณในการวางแผนและติดตั้งระบบตู้ MDB อย่างครบวงจร เพื่อให้มั่นใจได้ว่าระบบไฟฟ้าของคุณจะมีความมั่นคงและปลอดภัยอย่างแท้จริง
คำถามที่พบบ่อย
ตู้ควบคุมไฟฟ้า MDB คืออะไร?
ตู้ควบคุมไฟฟ้า MDB ย่อมาจาก Main Distribution Board คือตู้ควบคุมการจ่ายกำลังไฟฟ้าจากแหล่งจ่ายหลัก เช่น หม้อแปลงไฟฟ้า สู่ระบบไฟฟ้าภายในอาคารหรือโรงงาน ซึ่งจำเป็นต้องใช้กับอาคารขนาดใหญ่ที่มีความต้องการกำลังไฟฟ้าสูง โดยตู้ MDB จะมีอุปกรณ์สำคัญ เช่น สวิตช์เกียร์ บัสบาร์ เบรกเกอร์ ฟิวส์ และเครื่องวัดทางไฟฟ้าต่างๆ เพื่อทำหน้าที่ควบคุมและป้องกันระบบไฟฟ้าไปพร้อมๆ กัน
ห้อง MDB มีอะไรบ้าง?
ในห้อง MDB ที่มีการออกแบบอย่างเป็นระบบนั้น จะต้องประกอบด้วย
- พื้นที่สำหรับติดตั้งตู้ MDB หลักอย่างน้อย 1 ชุด
- ระบบระบายอากาศที่เพียงพอ เพื่อป้องกันไม่ให้อุปกรณ์เสียหายจากความร้อน
- ระบบดูดควันและดับเพลิงกรณีเกิดเหตุฉุกเฉิน
- แผงวงจรไฟฟ้าย่อยสำหรับควบคุมอุปกรณ์ภายในห้อง MDB
- ป้ายแจ้งเตือนวิธีการใช้งานและรายละเอียดทางเทคนิคของตู้ MDB
- อุปกรณ์ความปลอดภัยส่วนบุคคลสำหรับผู้ที่เข้ามาปฏิบัติงาน
นอกจากนี้ ห้อง MDB ควรตั้งอยู่ในจุดที่เข้าถึงได้ง่าย อยู่ห่างจากบริเวณที่มีความเสี่ยงต่อการเกิดไฟไหม้หรือน้ำท่วม และมีทางหนีไฟที่สะดวกในกรณีเกิดเหตุฉุกเฉินด้วย
ตู้ MDB มีหน้าที่อะไร?
ตู้ MDB ทำหน้าที่เป็นศูนย์กลางของระบบไฟฟ้ากำลังในอาคารหรือโรงงาน โดยมีหน้าที่หลักดังนี้
- รับกระแสไฟฟ้าจากแหล่งจ่ายหลัก แล้วแปลงแรงดันและกระจายไปสู่ระบบย่อย
- ป้องกันอุปกรณ์ไฟฟ้าเสียหายจากเหตุผิดปกติ เช่น ไฟตก ไฟเกิน ไฟรั่ว ฟ้าผ่า
- ตรวจวัดค่ากระแสไฟฟ้าและแรงดันไฟฟ้าที่จ่ายเข้าสู่ระบบ เพื่อแสดงสถานะการทำงานของระบบไฟฟ้า
- เป็นจุดสับเปลี่ยนพลังงานระหว่างแหล่งจ่ายปกติและแหล่งจ่ายสำรอง
- ทำหน้าที่เชื่อมต่อระบบสายดินเพื่อความปลอดภัย
ตู้ MDB จะต้องมีอุปกรณ์ป้องกันที่ครบถ้วนและทำงานอย่างแม่นยำ เพื่อทำหน้าที่รักษาเสถียรภาพของระบบไฟฟ้าในภาพรวมนั่นเอง
ตู้ MDB และ DB ต่างกันอย่างไร?
ตู้ MDB (Main Distribution Board) และ ตู้ DB (Distribution Board) มีความแตกต่างกันในแง่ของขนาด ตำแหน่งการติดตั้ง และหน้าที่การใช้งาน กล่าวคือ
- ตู้ MDB มีขนาดใหญ่กว่า เนื่องจากต้องทำหน้าที่จ่ายกระแสไฟฟ้าเป็นปริมาณมาก จึงจำเป็นต้องใช้บัสบาร์และอุปกรณ์ที่มีขนาดใหญ่ ส่วน DB จะมีขนาดเล็กกว่า เพราะรับกระแสต่อมาจาก MDB อีกที
- ในระบบไฟฟ้าแบบ Radial ตู้ MDB จะติดตั้งต่อจากหม้อแปลงไฟฟ้าหรือเครื่องกำเนิดไฟฟ้า และอยู่ในตำแหน่งต้นทางของวงจรจ่ายไฟ ส่วนตู้ DB จะติดตั้งภายในอาคารและรับไฟต่อจาก MDB อีกที
- ตู้ MDB ทำหน้าที่เป็นตู้จ่ายไฟหลัก ควบคุมการจ่ายไฟในภาพรวมของอาคารหรือโรงงาน ขณะที่ DB จะแยกย่อยออกไปเป็นตู้จ่ายไฟประจำโซนหรือชั้นต่างๆ เพื่อควบคุมวงจรไฟฟ้าเฉพาะส่วน
อย่างไรก็ตาม ทั้งตู้ MDB และ DB ต่างก็มีอุปกรณ์หลักที่คล้ายคลึงกัน เช่น บัสบาร์ เซอร์กิตเบรกเกอร์ ฟิวส์ และสวิตช์ปลดวงจร ซึ่งล้วนทำหน้าที่ร่วมกันในการควบคุมและป้องกันระบบไฟฟ้าในอาคารนั่นเอง
