Valve Terminal คือนวัตกรรมรวมศูนย์ลมอัดที่เข้ามาแก้ปัญหาการเดินสายไฟยุ่งเหยิงในตู้คอนโทรล การทำงานรูปแบบนี้ช่วยให้ช่างหน้างานลดเวลาดาวน์ไทม์จากการไล่หาสายสัญญาณขาดในได้อย่างเด็ดขาด วิศวกรสามารถจัดการระบบลมอัดของเครื่องจักรทั้งไลน์ผลิตให้จบได้ในอุปกรณ์เพียงชุดเดียว SCMA มีบริการเทียบสเปกวาล์วออนไลน์พร้อมจัดส่งอะไหล่ด่วนถึงหน้าโรงงานคุณทันที
Valve Terminal คืออะไร?

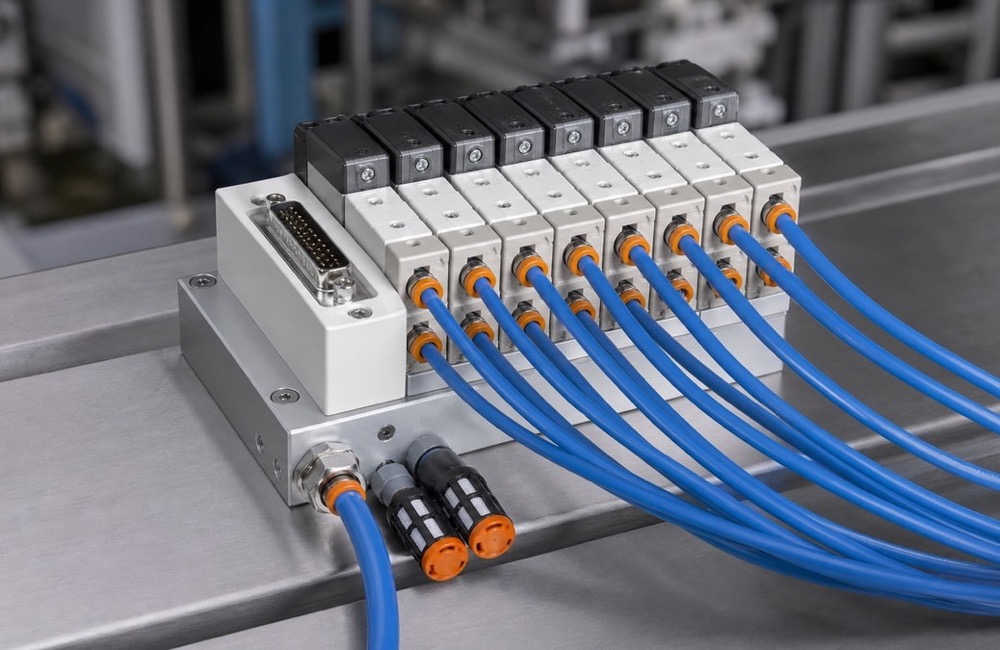

Valve Terminal คือชุดอุปกรณ์ที่นำ Solenoid Valve หลายตัวมาประกอบรวมกันบนฐาน Manifold เดียว อุปกรณ์ชุดนี้ทำหน้าที่ควบคุมทิศทางลมอัดไปยังกระบอกลมหรือหัวขับ (Actuator) ภายในเครื่องจักร จุดเด่นของระบบคือการรวมจุดจ่ายลมอัดพร้อมจุดต่อสายสัญญาณไฟฟ้าเข้าไว้ด้วยกันในตัวเดียว การออกแบบลักษณะนี้ช่วยลดความซับซ้อนในการเดินสายไฟหน้างานได้อย่างมีประสิทธิภาพ ช่างไฟฟ้าประหยัดพื้นที่ติดตั้งภายในตู้คอนโทรลได้อย่างชัดเจนเมื่อเทียบกับระบบดั้งเดิม
ข้อดีของการเปลี่ยนจากวาล์วเดี่ยวมาใช้ระบบรวมศูนย์
ช่างหน้างานหลายคนคงเคยปวดหัวกับสายไฟวาล์วที่พันกันยุ่งเหยิงจนไล่วงจรลำบาก การหันมาใช้ระบบรวมศูนย์อย่าง Valve Terminal ช่วยแก้ปัญหานี้ได้ตรงจุดรวดเร็ว สายสัญญาณทั้งหมดจะถูกรวบเข้าพอร์ตเดียวเพื่อความเป็นระเบียบเรียบร้อยสูงสุด เวลาเกิดปัญหาคอยล์ไหม้หรือวาล์วค้าง วิศวกรสามารถไล่เช็กสถานะผ่านไฟ LED บนตัวอุปกรณ์ได้ทันที ข้อดีนี้ช่วยลดเวลา Downtime ในการค้นหาจุดเสียจากหลายชั่วโมงเหลือเพียงไม่กี่นาที
โครงสร้างและส่วนประกอบหลัก

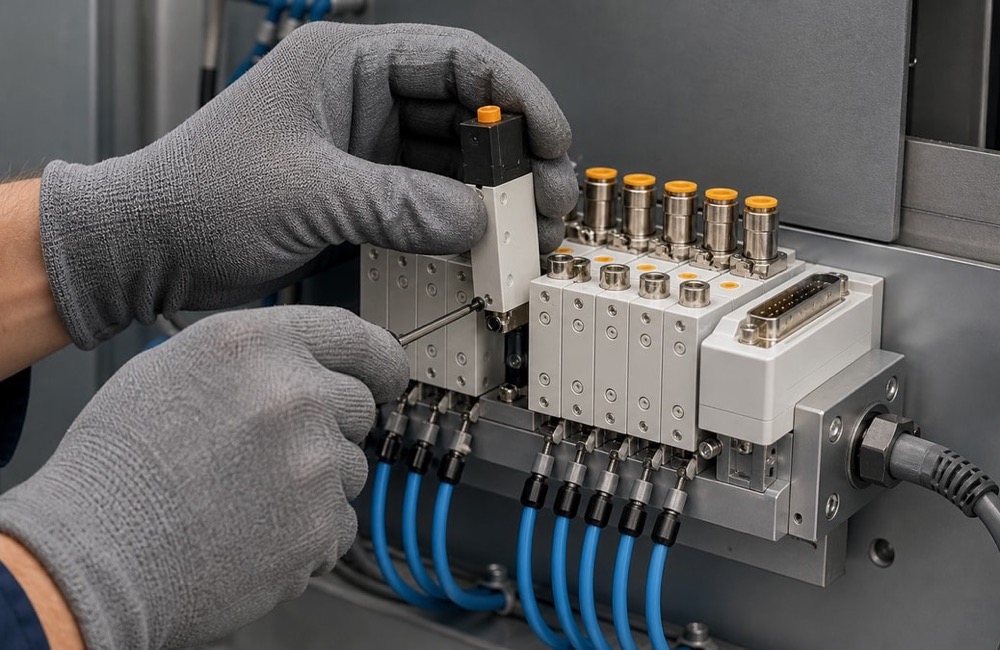

โครงสร้างหลักของ Valve Terminal ประกอบด้วยฐาน Manifold Block สำหรับจ่ายลมหลัก แผงวงจรไฟฟ้าภายในทำหน้าที่รับส่งสัญญาณระหว่างชุดวาล์วกับบอร์ด PLC ในตู้คอนโทรล ตัว Solenoid Valve จะถูกเสียบประกอบอยู่ด้านบนเพื่อแยกการทำงานแต่ละสถานีอย่างอิสระ อุปกรณ์กลุ่มนี้ออกแบบมาให้ถอดเปลี่ยนวาล์วเป็นรายตัวได้ทันทีเมื่อเกิดเหตุฉุกเฉิน ช่างซ่อมบำรุงคลายน็อตแค่ไม่กี่ตัวก็ดึงวาล์วที่เสียออกได้เลยโดยไม่ต้องรื้อระบบลมใหม่ทั้งหมด
เทคโนโลยีการเชื่อมต่อและการควบคุม
เทคโนโลยีการสื่อสารคือหัวใจสำคัญในการสั่งการ Valve Terminal ให้ทำงานแม่นยำ ปัจจุบันรูปแบบการเชื่อมต่อแบ่งเป็น 3 รูปแบบหลักตามโครงสร้างของเครื่องจักร
การเชื่อมต่อแบบ Multipin (D-Sub)
รูปแบบแรกคือการใช้สายเคเบิลแบบ Multipin (D-Sub) เพื่อรับส่งสัญญาณไฟฟ้า สายเคเบิลเพียงเส้นเดียวจะมีไส้ในหลายคอร์ซ่อนอยู่เพื่อสั่งงานวาล์วแต่ละตัว ระบบนี้เหมาะกับเครื่องจักรขนาดเล็กที่ไม่ได้มีจุดควบคุมกระบอกลมจำนวนมากนัก การติดตั้งทำได้รวดเร็วเพียงเสียบหัวแจ็คเข้ากับตัวโมดูลก็พร้อมใช้งานทันที
การเชื่อมต่อผ่านระบบ Fieldbus
รูปแบบที่สองคือการใช้โปรโตคอล Fieldbus เช่น Profinet หรือ EtherCAT เทคโนโลยีนี้ตอบโจทย์การใช้งานสำหรับเครื่องจักรขนาดใหญ่ที่มีความซับซ้อนสูง ชุดวาล์วสามารถส่งข้อมูลกลับไปยัง PLC ได้รวดเร็วพร้อมตรวจสอบความผิดปกติได้ลึกขึ้น วิศวกรวิเคราะห์สถานะการทำงานของระบบลมได้แบบเรียลไทม์จากหน้าจอแสดงผล
เทคโนโลยีอัจฉริยะ IO-Link
รูปแบบสุดท้ายคือระบบ IO-Link ที่กำลังได้รับความนิยมสูงสุดในอุตสาหกรรม จุดเด่นคือการติดตั้งง่ายดายพร้อมรองรับการตั้งค่าพารามิเตอร์ผ่าน PLC ได้โดยตรง เทคโนโลยีนี้ตอบโจทย์การออกแบบเครื่องจักรยุคใหม่ที่ต้องการดึงข้อมูลเชิงลึก ทีมซ่อมบำรุงสามารถวางแผนการบำรุงรักษาเชิงป้องกันได้อย่างมีประสิทธิภาพสูงสุด
ปัญหาหน้างานเมื่อใช้ Solenoid Valve แบบดั้งเดิม
การติดตั้งวาล์วแบบแยกตัวสร้างภาระงานให้ทีมซ่อมบำรุงในระยะยาวอย่างหลีกเลี่ยงไม่ได้ วิศวกรผู้ออกแบบระบบจึงแนะนำให้อัปเกรดมาใช้ Valve Terminal เพื่อแก้ปัญหาเหล่านี้
- ปัญหาคลาสสิกคือจุดเชื่อมต่อ (Fitting) จำนวนมาก โอกาสเกิดลมรั่วซึม (Air Leak) สูงตามไปด้วย
- ปั๊มลมต้องทำงานหนักเพื่อชดเชยแรงดันที่หายไป ต้นทุนค่าไฟในโรงงานจะบานปลายมหาศาล
- เวลาสายไฟขาดในหรือจุดต่อหลวม การไล่หาจุดเกิดเหตุทำได้ยากมากในตู้คอนโทรล
- ไลน์ผลิตต้องหยุดชะงักนานกว่าปกติเพื่อรอให้ช่างไฟฟ้าแก้ไขวงจรที่ยุ่งเหยิงให้เสร็จสิ้น
แนวทางการเลือกซื้อให้ตรงกับ PLC และระบบเดิม
การออกแบบระบบใหม่หรือสั่งอะไหล่ Valve Terminal ต้องประเมิน 3 ปัจจัยหลัก เริ่มต้นจาก Protocol การสื่อสารที่ต้องกำหนดให้ตรงกับยี่ห้อ PLC ที่ใช้อยู่หน้างาน ต่อมาคืออัตราการไหลของลม (Flow rate) ต้องเพียงพอสำหรับกระบอกลมทุกตัวที่ทำงานพร้อมกัน ระบบลมที่ออกแบบดีต้องไม่เกิดแรงดันตกเมื่อหัวขับหลายจุดขยับในจังหวะเดียวกัน สุดท้ายคือมาตรฐานป้องกันน้ำและฝุ่น (IP Rating) หากติดนอกตู้ควรเลือกสเปก IP65 หรือ IP67

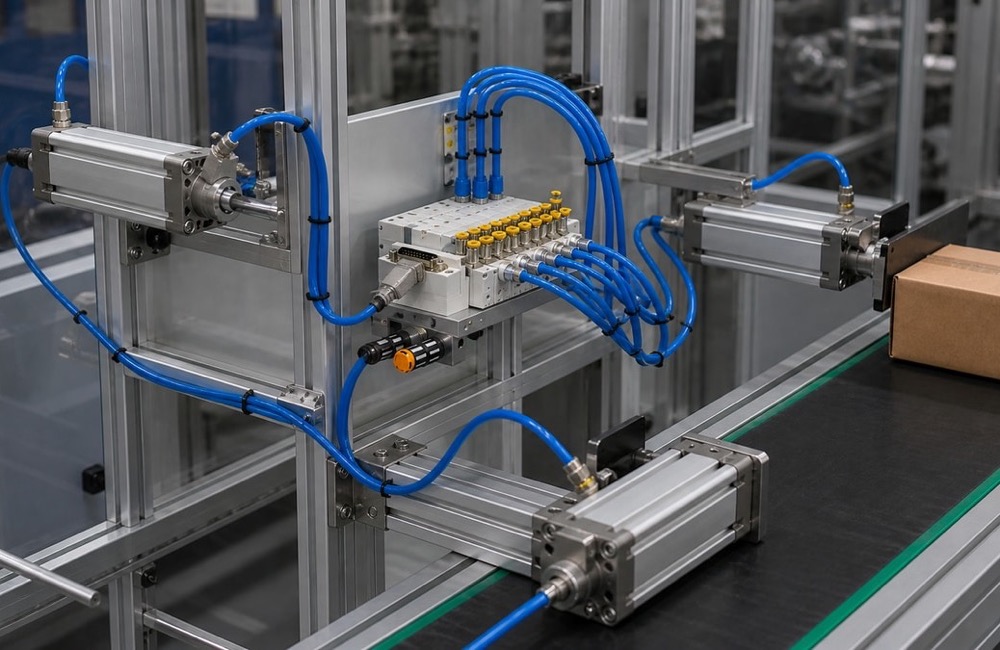

การประยุกต์ใช้งานในสายการผลิต
โรงงานอุตสาหกรรมยุคใหม่ประยุกต์ใช้ Valve Terminal เพื่อเพิ่มความเสถียรให้เครื่องจักร การปรับปรุงระบบลมช่วยเพิ่มความแม่นยำในสายการผลิตได้อย่างเป็นรูปธรรม
- โรงงานประกอบยานยนต์นำอุปกรณ์นี้ไปใช้ควบคุมแขนกลจับยึดชิ้นงานเหล็ก
- ระบบวาล์วรวมศูนย์ช่วยให้วงจรการทำงาน (Cycle time) สั้นลงพร้อมเพิ่มความแม่นยำ
- อุตสาหกรรมอาหารนิยมใช้รุ่นสแตนเลสแบบ Food Grade เพื่อควบคุมระบบคัดแยกสินค้า
- วัสดุเฉพาะทางทนทานต่อน้ำยาทำความสะอาดพร้อมลดจุดสะสมของแบคทีเรียได้เด็ดขาด
สรุป
การติดตั้ง Valve Terminal ช่วยจัดระเบียบสายไฟพร้อมแก้ปัญหาลมรั่วซึมตามข้อต่อได้อย่างเด็ดขาด ทีมซ่อมบำรุงลดเวลาดาวน์ไทม์ในการหาจุดเสียผ่านไฟแสดงสถานะ LED บนตัวอุปกรณ์ได้ทันที SCMA มีทีมวิศวกรคอยให้คำปรึกษาออนไลน์พร้อมจัดส่งอะไหล่ด่วนถึงหน้าโรงงานให้คุณพร้อมรันไลน์ผลิตต่อ
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
SCMA พร้อมเป็นที่ปรึกษาทางวิศวกรรมเรื่อง Valve Terminal ผ่านช่องทางออนไลน์โดยเฉพาะ เราเข้าใจความเร่งด่วนเมื่อเครื่องจักรหยุดทำงาน ทีมวิศวกรพร้อมเทียบสเปกวาล์วชั้นนำให้ตรงกับระบบเดิม เพียงคุณถ่ายรูป Nameplate ส่งมาให้เราประเมิน สั่งซื้ออะไหล่จัดส่งด่วนถึงโรงงานจบปัญหาโดยไม่ต้องรอช่าง
คำถามที่พบบ่อย (FAQ)
Q1: Valve Terminal แตกต่างจาก Manifold Valve ทั่วไปอย่างไร?
ตอบ: Manifold ทั่วไปรวมแค่ช่องจ่ายลมแต่ต้องเดินสายไฟแยกคอยล์ ส่วน Valve Terminal รวมทั้งท่อลมพร้อมแผงวงจรไว้ด้วยกัน การรวมศูนย์ลักษณะนี้ใช้สายสัญญาณควบคุมเพียงเส้นเดียวหรือสาย LAN เพื่อสั่งการวาล์วทุกตัว
Q2: สามารถเพิ่มจำนวนวาล์ว (Station) ในภายหลังได้หรือไม่?
ตอบ: ทำได้ครับ รุ่นส่วนใหญ่ในตลาดออกแบบมาเป็นโมดูลาร์ (Modular) เพื่อรองรับการขยายไลน์ผลิต วิศวกรซื้อบล็อกขยายพร้อมตัว Valve Terminal ชุดใหม่มาประกอบเพิ่มเข้ากับฐานเดิมได้ทันที
Q3: หากวาล์วเสีย 1 ตัว ต้องเปลี่ยนใหม่ทั้งชุดเลยไหม?
ตอบ: ไม่จำเป็นครับ คุณสามารถถอดน็อตดึงเฉพาะวาล์วตัวที่เสียออกจาก Valve Terminal เพื่อเปลี่ยนใหม่ได้ทันที ฐานแผงวงจรรวมถึงชุดวาล์วตัวอื่นๆ บนระบบยังคงรับสัญญาณทำงานได้ตามปกติไม่มีสะดุด
Q4: รองรับการเชื่อมต่อกับ PLC แบรนด์ไหนบ้าง?
ตอบ: Valve Terminal รองรับโปรโตคอลมาตรฐานเช่น PROFINET, EtherCAT, CC-Link, DeviceNet อุปกรณ์ทำงานร่วมกับ PLC แบรนด์ดังทั้งฝั่งยุโรปหรือฝั่งญี่ปุ่นได้ราบรื่นไม่มีข้อจำกัด
Q5: อยากเปลี่ยนระบบวาล์วเก่ามาใช้แบบรวมศูนย์ SCMA ช่วยออกแบบออนไลน์ได้ไหม?
ตอบ: ยินดีครับ ส่งผังระบบลมหรือรูปตู้คอนโทรลเดิมมาทางไลน์ ทีมวิศวกร SCMA ช่วยจัดสเปก Valve Terminal ให้ฟรี เราพร้อมเสนอโซลูชันออกแบบวงจรที่คุ้มค่าที่สุดให้คุณพิจารณาสั่งซื้อได้รวดเร็วทันใจ
