เครื่องควบคุมระดับแบบใบพัด คืออะไร? พร้อมวิธีเลือกใช้งาน

เผชิญปัญหาวัตถุดิบล้นถังไซโลหรือขาดแคลนระหว่างกระบวนการผลิตอยู่หรือไม่ เครื่องควบคุมระดับแบบใบพัด (Rotary Paddle Level Switch) คืออุปกรณ์สำคัญที่ช่วยแก้ปัญหาเหล่านี้ได้อย่างตรงจุด จากประสบการณ์ของทีมวิศวกร SCMA เราได้รวบรวมข้อมูลตั้งแต่หลักการทำงาน ข้อดี ไปจนถึงวิธีเลือกซื้ออย่างละเอียด บทความนี้จะช่วยให้คุณตัดสินใจเลือกใช้อุปกรณ์เพื่อยกระดับประสิทธิภาพการผลิตในโรงงานได้อย่างมั่นใจ

เครื่องควบคุมระดับแบบใบพัดคืออะไร?

เครื่องควบคุมระดับแบบใบพัด หรือ Rotary Paddle Level Switch จาก SCMA เป็นเซนเซอร์สำหรับวัดระดับวัสดุแห้ง เช่น เม็ดพลาสติก เมล็ดพันธุ์ หรือแป้งในถังไซโล อุปกรณ์นี้ทำงานโดยให้ใบพัดหมุนอย่างต่อเนื่อง เมื่อวัสดุสัมผัสใบพัดจนหยุดหมุน ระบบจะส่งสัญญาณเตือนเพื่อป้องกันวัตถุดิบล้นหรือขาดแคลนทันที

หลักการทำงานของเครื่องควบคุมระดับแบบใบพัด

การทำความเข้าใจหลักการทำงานของ Rotary Paddle Level Switch ช่วยให้วิศวกรสามารถวางแผนการติดตั้งได้อย่างถูกต้อง โดยมีขั้นตอนการทำงาน 4 ลำดับดังนี้

1. สภาวะปกติ (ไม่มีวัสดุ)

ในขณะที่ระดับวัตถุดิบในถังไซโลยังไม่ถึงจุดที่ติดตั้งเครื่องควบคุมระดับแบบใบพัด มอเตอร์ภายในจะขับเคลื่อนให้ใบพัดหมุนไปอย่างต่อเนื่อง กระบวนการนี้ใช้พลังงานต่ำ ออกแบบมาให้ทำงานสแตนด์บายได้ตลอดเวลาโดยไม่ทำให้เกิดความร้อนสะสม

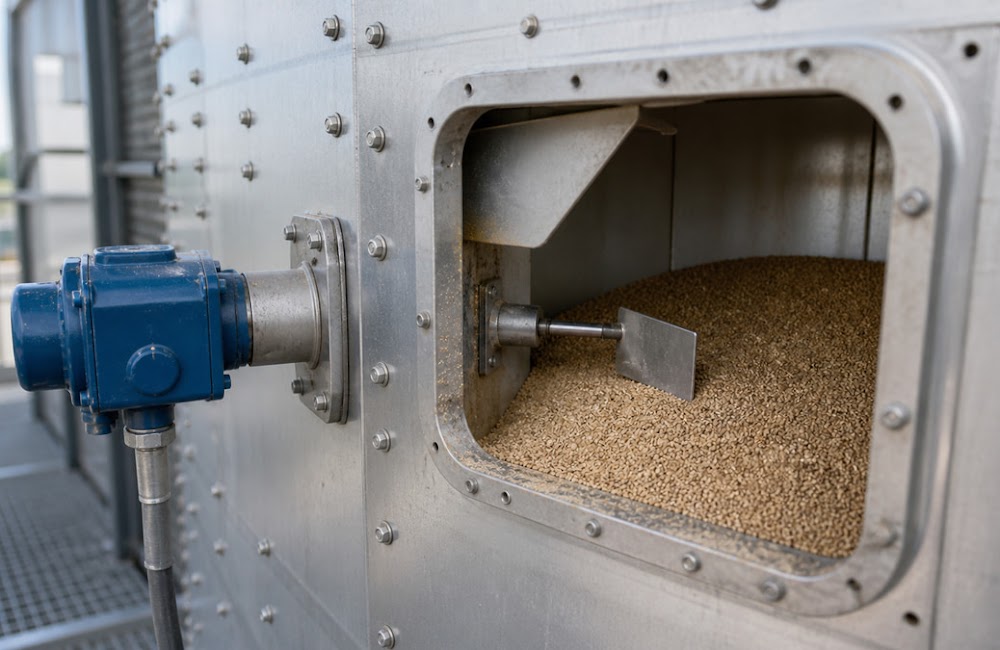

2. เมื่อวัสดุสัมผัสใบพัด

เมื่อระดับของแข็งประเภทผงหรือเมล็ดสูงขึ้นจนสัมผัสกับตัวใบพัด แรงเสียดทานจากวัสดุจะขัดขวางการหมุน ทำให้มอเตอร์ภายใน Rotary Paddle Level Switch เกิดแรงต้านทานทางกล ส่งผลให้ตัวใบพัดหยุดหมุนในที่สุด

3. การส่งสัญญาณเตือน

ทันทีที่ใบพัดหยุดหมุน แรงบิดที่เกิดขึ้นจะไปกระตุ้นไมโครสวิตช์ (Microswitch) ภายในตัวเครื่อง อุปกรณ์จะส่งสัญญาณไฟฟ้าแจ้งเตือนระดับเต็มไปยังระบบควบคุมส่วนกลาง หรือส่งคำสั่งไปตัดการทำงานของเครื่องจักรเพื่อหยุดการเติมวัตถุดิบ

4. กลับสู่สภาวะปกติ

เมื่อวัตถุดิบถูกดึงออกไปใช้งาน ระดับวัสดุจะลดต่ำลงจนพ้นระยะของใบพัด ทำให้ใบพัดหมุนได้อย่างอิสระอีกครั้ง สวิตช์จะดีดตัวกลับสู่ตำแหน่งเดิมเพื่อรีเซ็ตระบบ พร้อมสำหรับการตรวจวัดรอบต่อไปโดยอัตโนมัติ

เครื่องควบคุมระดับแบบใบพัด มีกี่แบบ?

เครื่องควบคุมระดับแบบใบพัดแบรนด์ SANGI ที่จัดจำหน่ายโดย SCMA ออกแบบมาเพื่อรองรับสภาพแวดล้อมที่หลากหลาย แบ่งออกเป็น 4 รุ่นหลักตามลักษณะการใช้งานดังต่อไปนี้

รุ่นมาตรฐาน (Standard Type - HL-400)

เครื่องควบคุมระดับแบบใบพัด SANGI รุ่น HL-400 เป็นรุ่นพื้นฐานที่มีก้านขนาดสั้น ติดตั้งใช้งานง่ายในพื้นที่จำกัด รุ่นนี้รองรับอุณหภูมิการทำงานสูงสุดที่ 85 องศาเซลเซียส เหมาะสำหรับตรวจจับวัตถุดิบทั่วไปในอุตสาหกรรมการผลิต

รุ่นหน้าแปลนสี่เหลี่ยม (Flange Type - HL-400F)

รุ่น HL-400F มีคุณสมบัติภายในเหมือนกับรุ่นมาตรฐานทุกประการ จุดแตกต่างอยู่ที่รูปแบบการยึดติดตั้งซึ่งใช้หน้าแปลนสี่เหลี่ยมขนาด 80 × 80 มิลลิเมตร ช่วยเพิ่มความแน่นหนาในการติดตั้งเข้ากับผนังถังไซโลที่มีโครงสร้างเฉพาะ

รุ่นทนความร้อนสูง (High-Temperature Type - HL-400H)

สำหรับกระบวนการผลิตที่มีความร้อนเข้ามาเกี่ยวข้อง รุ่น HL-400H ถูกออกแบบมาเพื่อทนทานต่ออุณหภูมิสูงถึง 100 องศาเซลเซียส การเลือกใช้ Rotary Paddle Level Switch รุ่นนี้ช่วยป้องกันความเสียหายของเซนเซอร์จากความร้อนสะสม

รุ่นก้านยาว (Extended Shaft Type - HL-400G)

เมื่อต้องการวัดระดับวัตถุดิบในจุดที่ลึกกว่าปกติ รุ่น HL-400G คือทางเลือกที่เหมาะสม ด้วยการออกแบบก้านใบพัดให้มีความยาวพิเศษตั้งแต่ 200 ถึง 1,000 มิลลิเมตร ทำให้สามารถตรวจจับระดับภายในถังขนาดใหญ่ได้อย่างแม่นยำ

การบำรุงรักษาเครื่องควบคุมระดับแบบใบพัด

การดูแลรักษาอย่างถูกวิธีช่วยยืดอายุการใช้งานของเครื่องควบคุมระดับแบบใบพัดและป้องกันปัญหาวัสดุอุดตัน ทีมช่างเทคนิคจาก SCMA ขอแนะนำขั้นตอนการบำรุงรักษา 4 ประการดังนี้

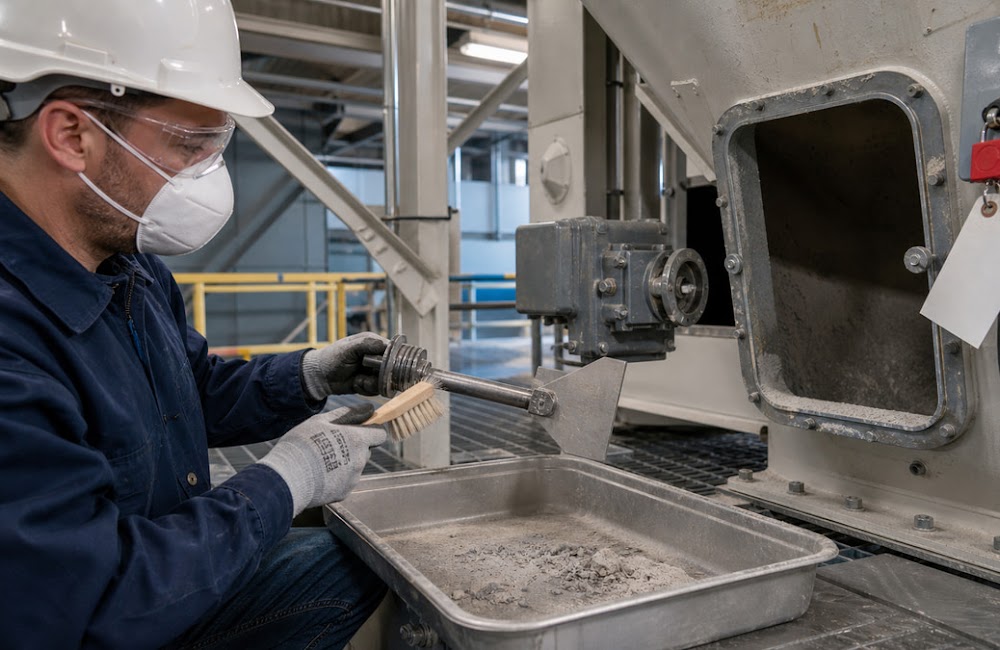

1. ทำความสะอาดใบพัดและแกนอย่างสม่ำเสมอ

การสะสมของเศษฝุ่นหรือวัสดุที่เกาะติดบริเวณใบพัดทำให้มอเตอร์ทำงานหนักผิดปกติ ควรจัดตารางทำความสะอาด Rotary Paddle Level Switch เพื่อขจัดคราบสะสม ป้องกันไม่ให้เกิดความคลาดเคลื่อนในการส่งสัญญาณเตือน

2. ตรวจสอบซีล (Seal) และปะเก็น

ซีลกันฝุ่นมีหน้าที่สำคัญในการป้องกันผงแป้งหรือความชื้นหลุดรอดเข้าไปยังชุดมอเตอร์ภายใน หากพบว่าซีลเสื่อมสภาพหรือมีรอยฉีกขาด ต้องรีบดำเนินการเปลี่ยนชิ้นส่วนใหม่ทันทีเพื่อป้องกันความเสียหายของระบบไฟฟ้า

3. สังเกตการทำงานของมอเตอร์

ทดสอบการทำงานของเครื่องควบคุมระดับแบบใบพัดในสภาวะไม่มีโหลด (No-load) เพื่อดูว่าใบพัดสามารถหมุนได้อย่างอิสระ ราบรื่น ไม่มีเสียงดังผิดปกติ อาการติดขัดเป็นสัญญาณบ่งบอกว่าตลับลูกปืนหรือเฟืองภายในอาจมีปัญหา

4. ตรวจเช็กจุดเชื่อมต่อและสายไฟ

เปิดกล่อง Terminal เพื่อตรวจสอบสายไฟและขั้วต่อว่าถูกขันยึดอย่างแน่นหนา ต้องมั่นใจว่าไม่มีฝุ่นละอองหรือความชื้นสะสมอยู่ภายในกล่องวงจรของ Rotary Paddle Level Switch เพื่อป้องกันไฟฟ้าลัดวงจรระหว่างการทำงาน

การใช้งานเครื่องควบคุมระดับแบบใบพัดในอุตสาหกรรมอาหารและเครื่องดื่ม

ในโรงงานผลิตอาหารและเครื่องดื่ม การจัดการวัตถุดิบอย่างมีประสิทธิภาพคือหัวใจสำคัญ เครื่องควบคุมระดับแบบใบพัดตอบโจทย์อุตสาหกรรมนี้ด้วยข้อได้เปรียบ 5 ประการ

1. ควบคุมคุณภาพการผลิตอย่างต่อเนื่อง

ความสม่ำเสมอของปริมาณวัตถุดิบส่งผลตรงต่อคุณภาพของสินค้า การติดตั้ง Rotary Paddle Level Switch ช่วยให้ผู้ประกอบการตรวจสอบระดับของแห้งในถังได้อย่างแม่นยำ มั่นใจได้ว่ากระบวนการผลิตจะดำเนินไปอย่างราบรื่นโดยไม่หยุดชะงัก

2. ป้องกันการล้นและการขาดวัตถุดิบ

การแจ้งเตือนทันทีเมื่อใบพัดถูกวัตถุดิบสัมผัสจนหยุดหมุน ช่วยให้ผู้ควบคุมระบบทราบว่าระดับของวัตถุดิบถึงจุดที่กำหนดไว้ อุปกรณ์นี้ทำหน้าที่ป้องกันปัญหาถังล้นที่ทำให้เกิดความสูญเสีย พร้อมทั้งป้องกันการทำงานขาดช่วงเมื่อวัตถุดิบหมด

3. รองรับวัตถุดิบได้หลากหลายชนิด

เครื่องควบคุมระดับแบบใบพัดถูกออกแบบมาให้ประยุกต์ใช้งานได้กับวัตถุดิบแห้งหลายรูปแบบ ไม่ว่าจะเป็นแป้ง น้ำตาล กาแฟ หรือธัญพืช การปรับตั้งค่าแรงบิดช่วยให้เซนเซอร์รองรับวัตถุดิบที่มีความหนาแน่นแตกต่างกันได้อย่างมีประสิทธิภาพ

4. ช่วยลดต้นทุนการจัดการในสายการผลิต

การตรวจวัดแบบอัตโนมัติที่แม่นยำช่วยลดความจำเป็นในการใช้แรงงานคนในการปีนตรวจสอบถังไซโล ผู้ประกอบการสามารถลดอัตราการสูญเสียวัตถุดิบจากการล้นทิ้ง ส่งผลให้ภาพรวมของต้นทุนการผลิตมีความคุ้มค่ามากยิ่งขึ้น

5. ตอบโจทย์มาตรฐานด้านความปลอดภัยโรงงาน

อุปกรณ์ Rotary Paddle Level Switch จากแบรนด์ชั้นนำมีโครงสร้างที่ทนทาน แข็งแรง ทนต่อสภาพแวดล้อมที่มีฝุ่นผงสูง จึงตอบสนองต่อมาตรฐานความปลอดภัยในอุตสาหกรรมอาหาร ช่วยให้การดำเนินงานเป็นไปตามข้อกำหนดระดับสากล

ข้อดีของเครื่องควบคุมระดับแบบใบพัด

การตัดสินใจเลือกใช้เซนเซอร์วัดระดับต้องพิจารณาจากความคุ้มค่าและประสิทธิภาพ เครื่องควบคุมระดับแบบใบพัดมีจุดเด่นที่น่าสนใจ 4 ข้อหลักดังนี้

1. ตรวจวัดระดับได้อย่างแม่นยำสูง

อุปกรณ์ชนิดนี้ให้ผลลัพธ์การวัดระดับวัตถุดิบในถังไซโลที่มีความแม่นยำสูง ไม่ว่าจะเป็นการวัดของแข็งประเภทข้าวสาร เมล็ดพลาสติก หรือผงแป้ง ช่วยให้ระบบควบคุมอัตโนมัติได้รับข้อมูลที่ถูกต้องเพื่อสั่งการทำงานต่อไป

2. มีระบบป้องกันมอเตอร์ที่มีประสิทธิภาพ

ข้อดีที่สำคัญของ Rotary Paddle Level Switch คือการออกแบบระบบ Safety ภายใน หากใบพัดถูกวัตถุดิบอัดแน่นจนไม่สามารถหมุนต่อได้ ระบบจะตัดการทำงานของมอเตอร์เพื่อป้องกันปัญหาการเกิดความร้อนสะสมจนมอเตอร์ไหม้

3. สามารถปรับตั้งค่าแรงบิดได้

ผู้ใช้งานสามารถปรับตั้งค่าแรงบิด (Static Torque) ของสปริงภายในเครื่องควบคุมระดับแบบใบพัดได้ การปรับแต่งนี้ช่วยให้เซนเซอร์มีความไวที่เหมาะสมกับน้ำหนักและความหนาแน่นของวัตถุดิบแต่ละประเภทเพื่อลดความผิดพลาด

4. โครงสร้างแข็งแรงทนทานต่อสภาพแวดล้อม

ตัวเรือนของเซนเซอร์ถูกผลิตขึ้นจากวัสดุคุณภาพสูง ทำให้ทนทานต่อฝุ่นละออง การสั่นสะเทือน และความชื้นในระดับหนึ่ง จึงเหมาะสมอย่างยิ่งสำหรับการติดตั้งแบบถาวรในสภาพแวดล้อมที่สมบุกสมบันของโรงงานอุตสาหกรรม

วิธีเลือกซื้อเครื่องควบคุมระดับแบบใบพัด

การเลือกเครื่องควบคุมระดับแบบใบพัดให้คุ้มค่าการลงทุนต้องพิจารณาจากปัจจัยหน้างานเป็นหลัก ทีมงาน SCMA สรุปเช็คลิสต์ 5 ข้อเพื่อให้คุณเลือกซื้ออุปกรณ์ได้อย่างถูกต้องแม่นยำ

• วิเคราะห์ชนิดของวัตถุดิบ: ตรวจสอบขนาด น้ำหนัก และความหนาแน่นของวัสดุเพื่อเลือกรุ่นที่สามารถปรับแรงบิดของสวิตช์ใบพัดได้เหมาะสม
• ตรวจสอบอุณหภูมิใช้งาน: หากกระบวนการผลิตมีความร้อนสูง ต้องเลือกรุ่น High-Temperature ที่รองรับความร้อนได้ถึง 100°C
• ประเมินตำแหน่งการติดตั้ง: พิจารณาว่าต้องการวัดระดับลึกแค่ไหน เพื่อเลือกระหว่างรุ่นก้านสั้นมาตรฐาน หรือรุ่นก้านยาวพิเศษสำหรับไซโลขนาดใหญ่
• เลือกรูปแบบการยึดจับ: ตรวจสอบหน้าสัมผัสของถังเก็บว่าเหมาะสมกับเกลียวมาตรฐาน หรือต้องการการยึดด้วยหน้าแปลนสี่เหลี่ยมเพื่อความมั่นคง
• บริการหลังการขาย: เลือกซื้อจากผู้จัดจำหน่ายที่มีทีมวิศวกรให้คำปรึกษาทางเทคนิคได้อย่างเชี่ยวชาญเพื่อลดปัญหาเครื่องจักรหยุดทำงานในอนาคต

สรุป

เครื่องควบคุมระดับแบบใบพัด (Rotary Paddle Level Switch) คืออุปกรณ์ชิ้นสำคัญที่ช่วยป้องกันปัญหาวัตถุดิบล้นหรือขาดแคลนในถังไซโล การเลือกซื้อรุ่นที่เหมาะสมกับการใช้งานและหมั่นบำรุงรักษาอย่างถูกวิธีจะช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมหาศาล หากโรงงานของคุณกำลังมองหาโซลูชันระบบอัตโนมัติ ทีมวิศวกรจาก SCMA พร้อมให้คำปรึกษาและออกแบบระบบแบบครบวงจร

หากต้องการซื้อเครื่องควบคุมระดับแบบใบพัด สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การลงทุนในเครื่องมือวัดที่แม่นยำคือการลงทุนเพื่อลดต้นทุนความผิดพลาดในระยะยาว ที่ SCMA เราเป็นตัวแทนจำหน่ายเครื่องควบคุมระดับแบบใบพัดแบรนด์ชั้นนำ พร้อมนำเสนอโซลูชันแบบบูรณาการ (Project & Solutions) ตั้งแต่การให้คำปรึกษา การติดตั้ง ไปจนถึงการสนับสนุนหลังการขายโดยผู้เชี่ยวชาญ เพื่อยกระดับความน่าเชื่อถือให้โรงงานของคุณ

คำถามที่พบบ่อย

เครื่องควบคุมระดับแบบใบพัดเหมาะกับวัสดุประเภทใด?

เหมาะสำหรับวัตถุดิบที่เป็นของแข็งประเภทแห้ง เช่น เม็ดพลาสติก ข้าวสาร เมล็ดพันธุ์ และผงแป้งในอุตสาหกรรมต่างๆ

หากมอเตอร์ของ Paddle Switch หยุดหมุนจะเกิดความร้อนไหม้หรือไม่?

ไม่เกิดความร้อนสะสม เนื่องจากมีระบบ Safety ภายในที่จะตัดการทำงานของมอเตอร์ทันทีเมื่อใบพัดถูกขัดขวางจนหยุดหมุน

สามารถติดตั้งเครื่องควบคุมระดับแบบใบพัดบริเวณใดของถังได้บ้าง?

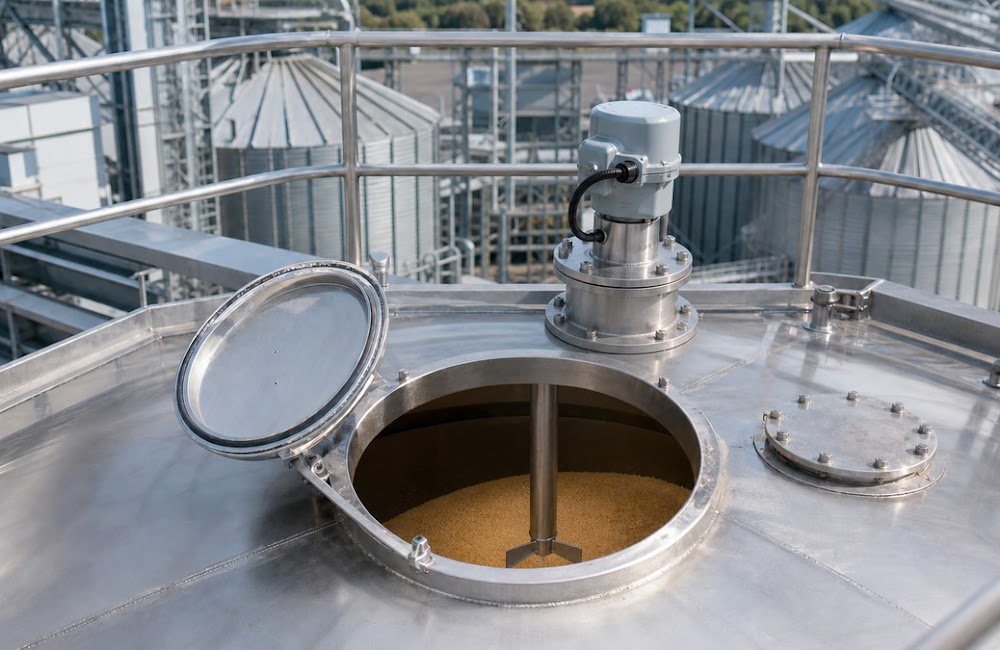

สามารถติดตั้งได้ทั้งบริเวณด้านบน (Top Mount) เพื่อเตือนระดับเต็ม และด้านข้าง (Side Mount) เพื่อเตือนระดับต่ำหรือปานกลาง

สัญญาณ Output ที่ได้จากเครื่องวัดระดับรุ่นนี้คืออะไร?

อุปกรณ์จะส่งสัญญาณออกเป็นแบบ Relay Contact (Microswitch) เพื่อนำไปตัดต่อวงจรควบคุมมอเตอร์ลำเลียงหรือส่งสัญญาณแจ้งเตือน

มีบริการให้คำปรึกษาก่อนเลือกซื้อสินค้าที่ SCMA หรือไม่?

ทีมวิศวกรของ SCMA ยินดีให้คำปรึกษาฟรี เพื่อวิเคราะห์หน้างานและช่วยคุณเลือกรุ่น Rotary Paddle Level Switch ที่เหมาะสมที่สุด
