แนะนำสินค้า ODOT IO รุ่นต่างๆ สำหรับงานอุตสาหกรรม

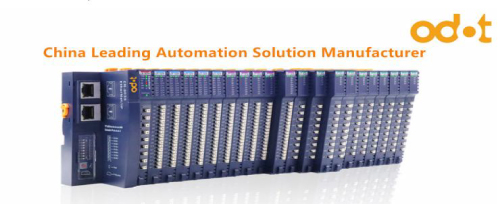

ODOT เป็นผู้เชี่ยวชาญด้านโซลูชันระบบอัตโนมัติทางอุตสาหกรรม โดยเฉพาะอย่างยิ่งในกลุ่มผลิตภัณฑ์ IO Module (โมดูลอินพุต/เอาต์พุต), PLC, ตัวแปลงโปรโตคอล, และสวิตช์สำหรับอุตสาหกรรม (Industrial Switch) โมดูล IO ของเราสามารถทำงานร่วมกับ PLC หลัก ๆ ในตลาดได้อย่างสมบูรณ์แบบ ซึ่งรวมถึง Siemens, Beckhoff, Mitsubishi, Schneider, Omron, Rockwell, Wago และอื่น ๆ
ตราบใดที่เป็นโปรโตคอลสื่อสารมาตรฐาน โมดูล IO ของเราก็สามารถสื่อสารได้ทั้งหมด ซึ่งรวมถึง EtherCAT ด้วย เรามีโมดูลให้เลือกสองซีรีส์ ได้แก่ C series remote IO และ B series Integrated IO

C series remote IO

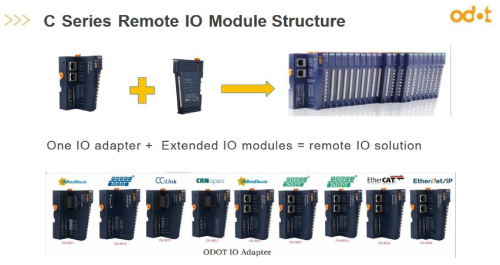

1) โครงสร้าง (Structure)
โซลูชัน C series remote IO ประกอบด้วย IO Adapter (CN-80XX) หนึ่งตัว บวกกับ IO ส่วนขยาย (Extended IO) (เช่น DI, DO, AI, AO เป็นต้น)

2) การเลือกโมเดล (Model Selection)
IO Adapter ถูกเลือกตาม PLC หรือ Protocol ที่คุณใช้ ส่วน DI, DO, AI, AO ถูกเลือกตามข้อกำหนดทางเทคนิคของคุณ (DI: CT-1XXX; DO: CT-2XXX; AI: CT-3XXX; AO: CT-4XXX; โมดูลพิเศษ: CT-5XXX/CT-6XXX; โมดูลจ่ายไฟ: CT-7XXX) คุณสามารถตรวจสอบพารามิเตอร์ทางเทคนิคและแค็ตตาล็อกเพื่อเลือกโมเดลได้

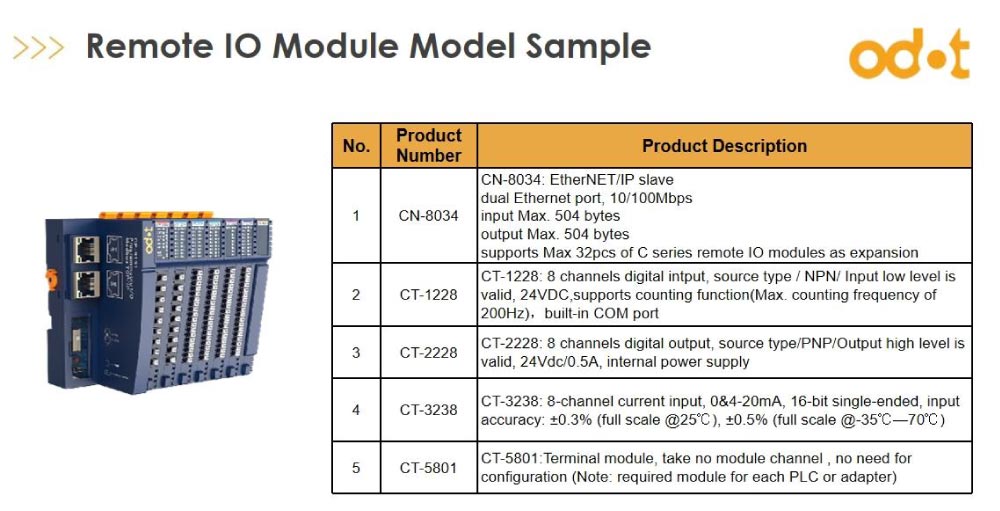

3) ตัวอย่าง C series remote IO
นี่คือตัวอย่างเกี่ยวกับการเลือกโมเดล ODOT โดยเราจะยกตัวอย่าง EtherNet/IP เท่านั้น (หมายเหตุ: Terminal Module CT-5801 เป็นองค์ประกอบสำคัญสำหรับทุกโซลูชัน IO)

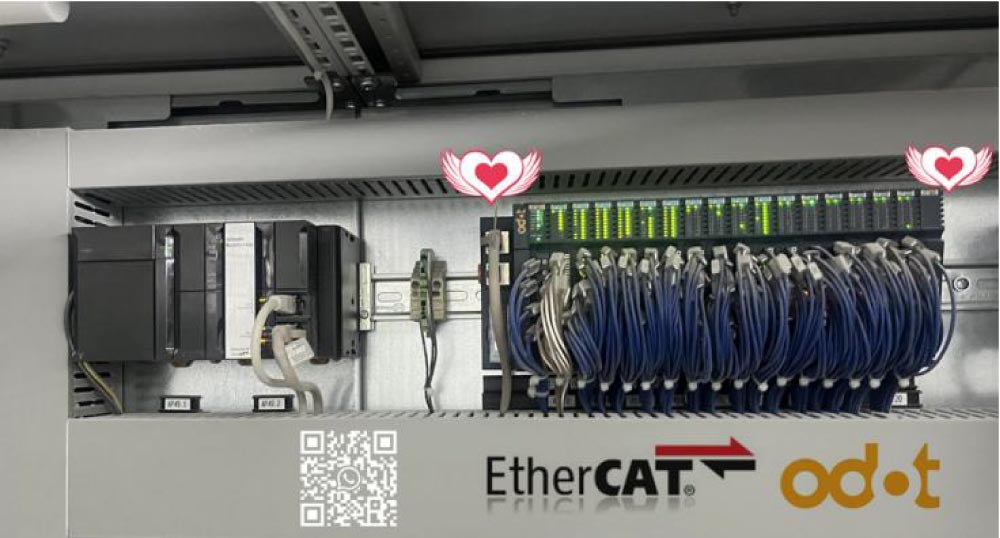

4) กรณีศึกษาการประยุกต์ใช้งาน (Application Case)
นี่คือกรณีศึกษาการประยุกต์ใช้งานที่ประสบความสำเร็จสำหรับ EtherCAT เพื่อเป็นข้อมูลอ้างอิงของคุณ

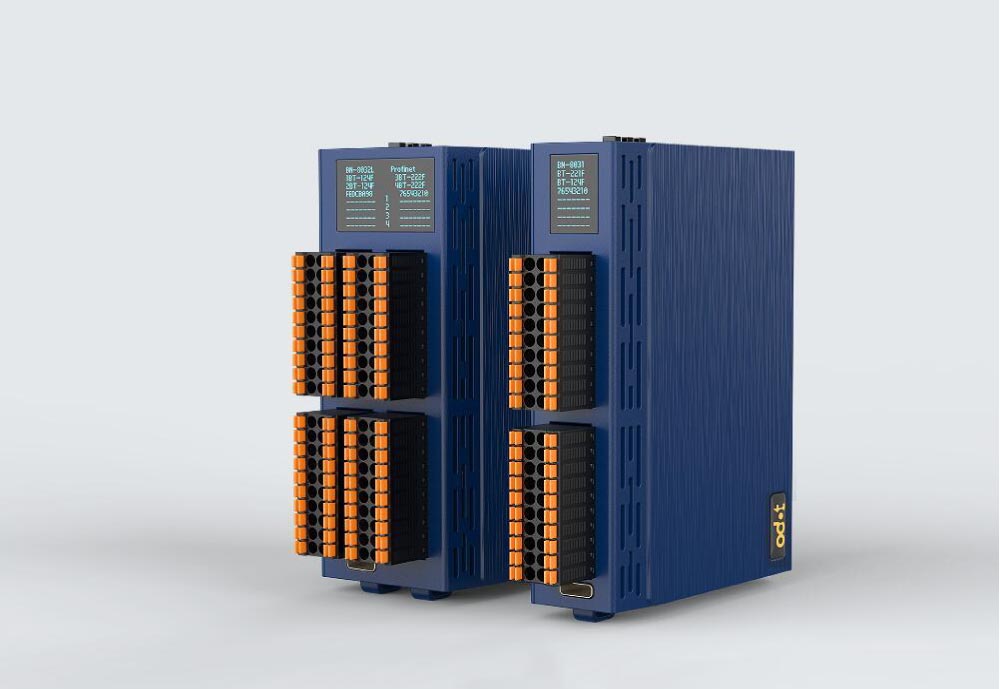

B Series Integrated IO (รุ่นประหยัด)

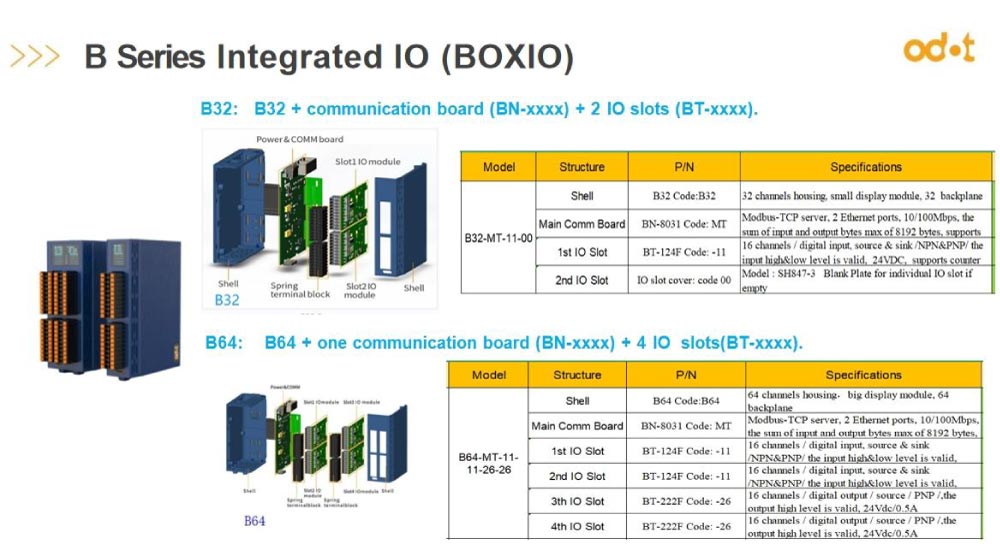

1) ประเภทและโครงสร้าง (Type & Structure)
โมดูล B Series Integrated IO มีอยู่ 2 ประเภท คือ B32 และ B64 โครงสร้างของโมดูลประกอบด้วย หนึ่งโครง (Shell) (B32/B64) บวกกับ แผงสื่อสาร (Communication Board) BN-XXXX และ ช่องใส่ IO (IO Slots) BT-XXXX ซึ่งแสดงดังภาพด้านล่าง

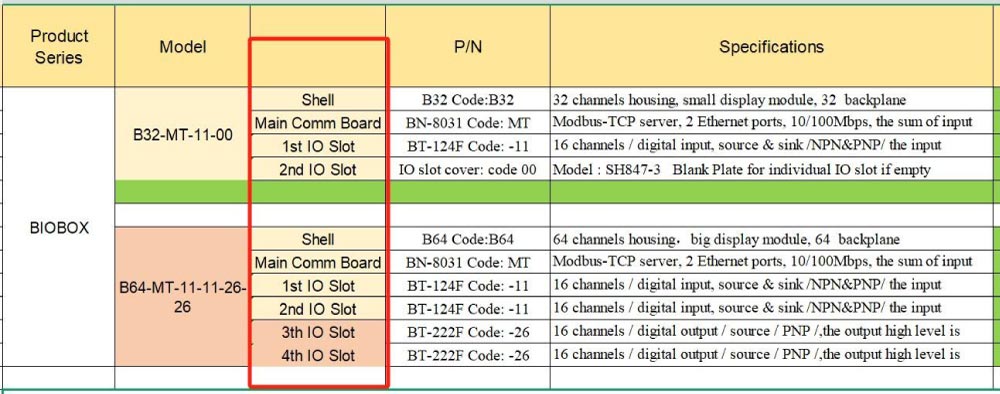

2) การเลือกโมเดล (Model Selection)

นี่คือตัวอย่างการเลือกโมเดลเพื่อให้คุณใช้เป็นข้อมูลอ้างอิง สำหรับ EtherCAT แผงสื่อสารที่เลือกคือ BN-8033 นอกจากนี้ คุณยังสามารถตรวจสอบพารามิเตอร์ทางเทคนิคและเลือกโมเดลที่ต้องการได้
