ระบบนิวเมติกส์ คือหัวใจการขับเคลื่อนของเครื่องจักร เมื่อชิ้นส่วนเสื่อมสภาพจนซีลยางรั่วหรือกระบอกสูบกระตุก ย่อมทำให้จังหวะเพี้ยนและไลน์ผลิตหยุดชะงัก SCMA พร้อมช่วยคุณจบปัญหาด้วยอุปกรณ์ นิวเมติกส์ และวงจร นิวเมติก สเปกตรงรุ่น เรามีบริการสั่งซื้ออะไหล่ pneumatic ผ่านช่องทางออนไลน์ที่สะดวกรวดเร็ว ทีมวิศวกรช่วยเทียบเกลียวฟรีพร้อมจัดส่งด่วนให้ช่างประกอบใช้งานได้ทันที
ระบบนิวเมติกส์ คือ อะไร ทำไมถึงเป็นหัวใจหลักของระบบ Automation
ขออธิบายคำศัพท์พื้นฐานให้ช่างซ่อมบำรุงและฝ่ายจัดซื้อเข้าใจตรงกัน ระบบนิวเมติกส์ คือ เทคโนโลยีการนำอากาศที่ถูกอัดตัว (Compressed Air) มาใช้เป็นพลังงานกลขับเคลื่อนเครื่องจักร สำหรับคำถามที่ว่า นิวเมติกส์คืออะไร ในภาพรวมนั้น อุปกรณ์กลุ่มนี้ทำหน้าที่เปรียบเสมือนกล้ามเนื้อของแขนกล ชิ้นส่วนรับหน้าที่ผลัก ดึง ยก หรือจับชิ้นงานในสายการผลิตอัตโนมัติ กลไกการทำงานมีความรวดเร็วสูง ตอบสนองคำสั่งจากตู้ PLC ได้อย่างแม่นยำ เครื่องจักรออโตเมชันยุคใหม่จึงขาดระบบนี้ไปไม่ได้
เจาะลึกความหมาย ระบบนิวเมติกส์ หมายถึง การควบคุมของไหลเชิงวิศวกรรม
หากเจาะจงนิยามเชิงลึกทางวิศวกรรม ระบบนิวเมติกส์ หมายถึง กระบวนการควบคุมแรงดัน (Pressure) รวมถึงทิศทางการไหลของลมอัดผ่านชุดวาล์วควบคุมทิศทาง การออกแบบวงจร นิวเมติก ที่ดีต้องคำนึงถึงอัตราการสูญเสียแรงดัน (Pressure Drop) ในระบบท่อเสมอ วิศวกรผู้ออกแบบต้องเลือกขนาดท่อลมและข้อต่อ (Fitting) ให้สัมพันธ์กับปริมาณการใช้ลมรวมของเครื่องจักร การละเลยจุดนี้จะทำให้แรงดันตกปลายทาง กระบอกสูบจะมีแรงผลักชิ้นงานไม่พอตามสเปกที่คำนวณไว้
pneumatic คือ ระบบที่ทำงานอย่างไร ต่างจากไฮดรอลิกตรงไหน
ข้อแตกต่างที่ชัดเจนมากคือ pneumatic คือ ระบบที่ใช้อากาศเป็นสื่อกลางในการทำงาน ให้ความเร็วในการเคลื่อนที่สูง มีความสะอาด ปลอดภัยจากการปนเปื้อนของคราบน้ำมัน ระบบนิวเมติกส์ จึงเหมาะกับงานประกอบชิ้นส่วนอิเล็กทรอนิกส์หรือโรงงานผลิตอาหาร ส่วนระบบไฮดรอลิกใช้น้ำมันเป็นตัวขับเคลื่อนหลัก สร้างแรงกดได้มหาศาลแต่การเคลื่อนที่จะช้ากว่า ไฮดรอลิกออกแบบมาเพื่อรองรับงานหนักอย่างเครื่องปั๊มขึ้นรูปโลหะที่ต้องการความเสถียรของจังหวะกดสูง

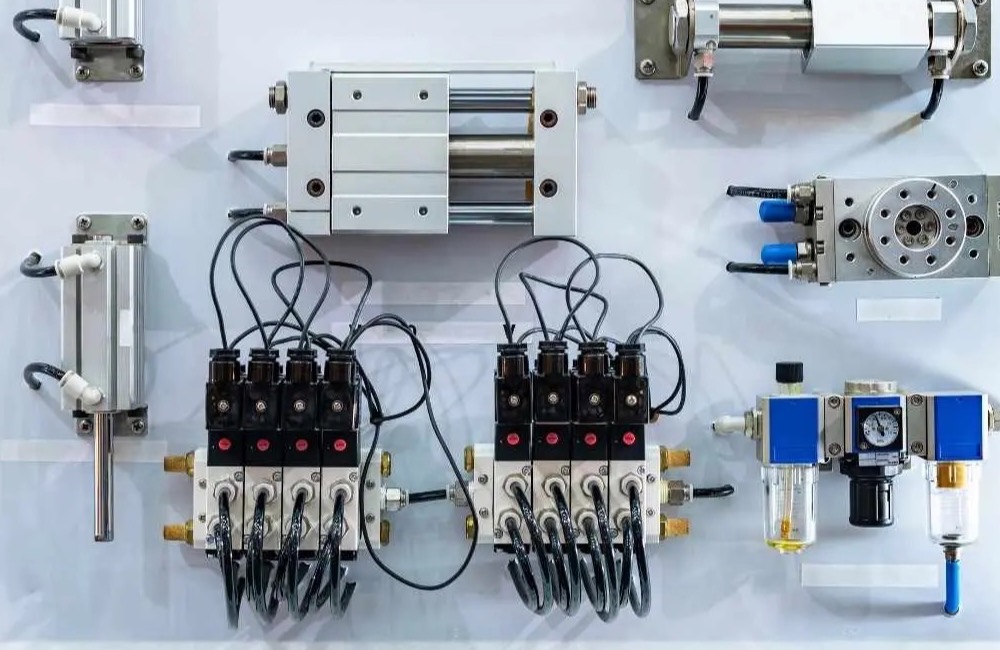

โครงสร้างและองค์ประกอบหลักของ pneumatics system หน้างาน
การทำความเข้าใจองค์ประกอบของ pneumatics system หน้าเครื่องจักร ช่วยให้ช่างเทคนิควิเคราะห์ปัญหาได้ตรงจุด ระบบทั้งหมดทำงานเชื่อมโยงกันตั้งแต่ต้นทางจนถึงปลายทาง

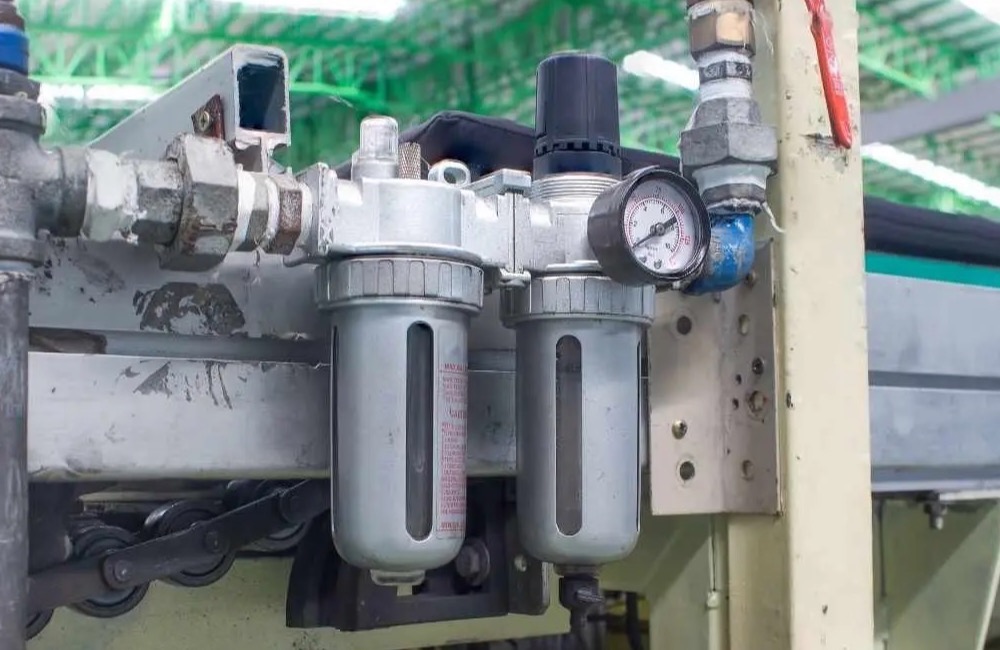

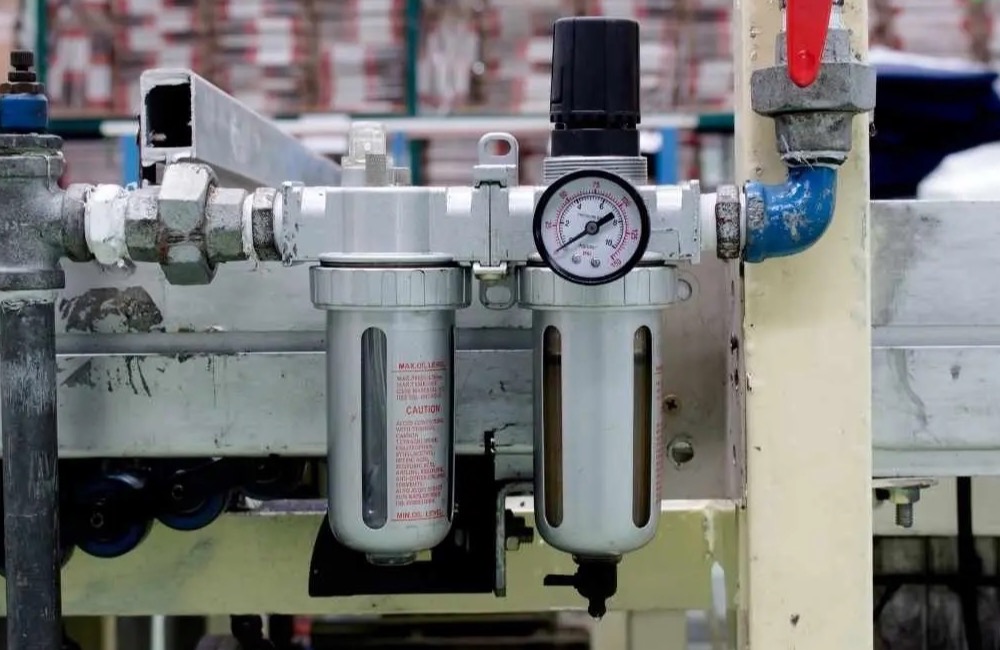

ชุดปรับปรุงคุณภาพลมอัด (FRL Unit)
องค์ประกอบแรกของ ระบบนิวเมติกส์ เริ่มต้นที่ชุดกรองลมและปรับแรงดัน (FRL Unit) อุปกรณ์ชุดนี้ทำหน้าที่ดักจับน้ำ ฝุ่นผง ละอองน้ำมัน ก่อนปล่อยลมอัดเข้าสู่เครื่องจักร การรักษาคุณภาพลมมีความสำคัญมาก ฝ่ายซ่อมบำรุงต้องหมั่นเดรนน้ำทิ้งหรือเปลี่ยนไส้กรองตามวงรอบ ลมที่สะอาดจะช่วยยืดอายุการใช้งานของซีลยางภายในอุปกรณ์ pneumatic ตัวอื่นได้อย่างมหาศาล
ชุดวาล์วควบคุมทิศทาง (Directional Control Valve)
ลมอัดที่ผ่านการกรองจะวิ่งมารอที่โซลินอยด์วาล์ว (Solenoid Valve) อุปกรณ์ตัวนี้รับสัญญาณไฟฟ้าจากตู้คอนโทรลเพื่อสลับทิศทางลมในวงจร นิวเมติกส์ การทำงานของวาล์วจะกำหนดให้ลมอัดวิ่งไปผลักกระบอกสูบให้ยืดออกหรือหดกลับ ช่างต้องเลือกขนาดพอร์ตวาล์วให้เหมาะกับปริมาณลมที่ต้องใช้ การเลือกวาล์วเล็กเกินไปทำให้ลมไหลไม่ทัน เครื่องจักรจะทำงานช้าลงอย่างเห็นได้ชัด
อุปกรณ์ขับเคลื่อนปลายทาง (Actuator)
นี่คือส่วนที่เปลี่ยนพลังงานลมเป็นการเคลื่อนที่ทางกล อุปกรณ์กลุ่มนี้ใน pneumatics system ได้แก่ กระบอกสูบ มอเตอร์ลม หัวจับชิ้นงาน (Gripper) กระบอกสูบมีหน้าที่ออกแรงกระทำกับชิ้นงานโดยตรง วิศวกรต้องคำนวณแรงผลัก (Force) ให้สัมพันธ์กับน้ำหนักโหลดหน้างาน การใช้กระบอกสูบขนาดเล็กเกินไปดันของหนักจะทำให้ซีลภายในแตก รั่วซึม ต้องถอดซ่อมบำรุงก่อนเวลาอันควร
สายลมและข้อต่อสวมเร็ว (Tubing & Fitting)
ระบบท่อเปรียบเสมือนเส้นเลือดที่ส่งผ่านพลังงานในวงจร นิวเมติก การเลือกสายลม (PU หรือ Nylon) ต้องดูความสามารถในการทนแรงดันและอุณหภูมิหน้าเครื่องจักร ข้อต่อสวมเร็วทำหน้าที่เชื่อมอุปกรณ์ทุกตัวเข้าด้วยกัน ช่างหน้างานต้องตัดสายลมให้ตั้งฉากก่อนเสียบเข้าข้อต่อเสมอ การตัดสายเอียงเป็นสาเหตุอันดับต้นๆ ที่ก่อให้เกิดเสียงลมรั่วฟี้ๆ สิ้นเปลืองพลังงานโรงงาน
การประยุกต์ใช้ ระบบนิวเมติกส์ในงานอุตสาหกรรม ยุคปัจจุบัน
นวัตกรรม ระบบนิวเมติกส์ในงานอุตสาหกรรม ถูกพัฒนาไปไกลมาก รองรับความซับซ้อนของสายการผลิตยุคใหม่ได้อย่างสมบูรณ์แบบ เรามาดูตัวอย่างการใช้งานจริงกันครับ
งานบรรจุภัณฑ์และหีบห่อ (Packaging System)
เครื่องจักรบรรจุภัณฑ์ต้องการความเร็วและจังหวะที่แม่นยำสูง ระบบนิวเมติกส์ ถูกนำมาใช้ขับเคลื่อนกลไกการพับกล่อง การซีลถุง การติดฉลากสินค้า กระบอกสูบความเร็วสูงทำงานสอดประสานกับเซนเซอร์ตรวจจับตำแหน่งได้อย่างไร้ที่ติ รอบการทำงาน (Cycle Time) ที่คงที่ช่วยให้ไลน์ผลิตได้ยอดตามเป้าหมาย โรงงานสามารถลดของเสียจากการซีลถุงเบี้ยวหรือฉลากหลุดลอกได้อย่างมีประสิทธิภาพ
ระบบคัดแยกสินค้าบนสายพาน (Sorting System)
ในศูนย์กระจายสินค้าหรือไลน์ผลิตขนาดใหญ่ การคัดแยกสินค้าเป็นเรื่องสำคัญ ระบบลม รับหน้าที่สั่งการกระบอกสูบให้เตะชิ้นงานลงกล่องหรือสไลด์ชิ้นงานไปตามรางแยกประเภท โซลินอยด์วาล์วตอบสนองคำสั่งจากกล้องวิชันเซนเซอร์ได้ในเสี้ยววินาที ความรวดเร็วนี้เป็นจุดเด่นที่ระบบไฮดรอลิกทำแทนไม่ได้ pneumatics system จึงครองส่วนแบ่งตลาดในกลุ่มงาน Logistics อย่างเบ็ดเสร็จ
การหยิบจับชิ้นงานเปราะบางด้วยสุญญากาศ (Vacuum Handling)
งานหยิบจับแผ่นกระจก แผงวงจร PCB ชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็ก ต้องอาศัยการประยุกต์ใช้ ระบบนิวเมติกส์ในงานอุตสาหกรรม ร่วมกับเครื่องกำเนิดสุญญากาศ (Vacuum Ejector) หัวดูดสุญญากาศจะดูดจับชิ้นงานขึ้นมาอย่างนุ่มนวล การใช้วิธีดูดติดแทนการใช้ก้ามปูหนีบช่วยป้องกันการเกิดรอยขีดข่วน สินค้าไม่แตกหักเสียหายระหว่างการเคลื่อนย้ายข้ามสถานีประกอบ
งานประกอบชิ้นส่วนอัตโนมัติ (Automated Assembly)
เครื่องจักรออโตเมชันที่ใช้ประกอบชิ้นส่วนยานยนต์ต้องพึ่งพากลไก นิวเมติกส์ เป็นหลัก กระบอกสูบแบบสไลด์ (Slide Cylinder) หรือโต๊ะหมุน (Rotary Actuator) ทำหน้าที่ป้อนชิ้นงานเข้าสู่จุดเชื่อมหรือจุดขันน็อต การควบคุมแรงดันลมที่แม่นยำช่วยให้การประกอบชิ้นส่วนเข้าล็อคพอดี ไม่เกิดแรงอัดกระแทกจนชิ้นงานโก่งตัว วิศวกรสามารถปรับตั้งสปีดกระบอกลมให้ทำงานสัมพันธ์กับแขนกลหุ่นยนต์ได้อย่างลื่นไหล
ปัญหา ระบบลม รั่วซึมและเทคนิคการตรวจสอบหน้าเครื่องจักร
เสียงลมรั่วฟี้ๆ ตามข้อต่อของ ระบบลม เป็นสาเหตุหลักที่ทำให้ต้นทุนพลังงานโรงงานพุ่งสูง ช่างต้องมีเทคนิคการตรวจหาจุดรั่วอย่างถูกวิธี
- ปัญหา ระบบลม รั่วซึมส่วนใหญ่มักเกิดบริเวณปลายสายลมพับงอ หรือช่างหน้างานตัดสายลมไม่ได้ฉากก่อนเสียบเข้าข้อต่อสวมเร็ว
- ช่างซ่อมบำรุงต้องหมั่นตรวจสอบเขี้ยวล็อกภายในข้อต่อ (Fitting) หากพบการสึกหรอจากการถอดเข้าออกบ่อยครั้ง ต้องเปลี่ยนชิ้นส่วนใหม่ทันที
- ซีลยางรอบแกนกระบอกสูบ pneumatic อาจฉีกขาดจากการเสียดสีกับฝุ่นผงภายนอก ลมอัดจะรั่วข้ามห้องทำให้กระบอกไม่มีแรงดึงชิ้นงาน
- ปะเก็นยางภายในชุดโซลินอยด์วาล์วแข็งตัวจากการโดนความร้อนสะสมหน้าเครื่องจักร ลมจะรั่วออกทางพอร์ตระบายไอเสียตลอดเวลา
- การตั้งแรงดันลม (Pressure) ขาเข้าสูงเกินสเปกที่อุปกรณ์ นิวเมติกส์ รับได้ จะทำให้ข้อต่อปริแตก สายลมระเบิดหลุดออกจากชุดล็อก
- ทีมช่างควรฉีดน้ำสบู่เช็คตามจุดเชื่อมต่อเกลียวทองเหลืองทุกจุด หากมีฟองสบู่ปุดขึ้นมาแสดงว่าพันเทปพันเกลียวบางเกินไป ต้องรื้อพันใหม่ให้แน่นหนา
มาตรฐานการซ่อมบำรุง นิวเมติก เชิงป้องกัน (Preventive Maintenance)
การบำรุงรักษาอุปกรณ์ นิวเมติก เชิงป้องกันช่วยยืดอายุเครื่องจักร ลดโอกาสที่ไลน์ผลิตจะเบรกดาวน์แบบกะทันหัน ช่างควรวางแผนงานให้รัดกุม
- กำหนดรอบตรวจเช็คระบบ นิวเมติก ช่างต้องเดรนน้ำออกจากถ้วยกรองลมเป็นประจำ ป้องกันละอองน้ำหลุดเข้าไปทำลายสารหล่อลื่นภายในวาล์ว
- ตรวจสอบการตั้งศูนย์ (Alignment) ของแกนกระบอกสูบ การติดตั้งเยื้องศูนย์จะสร้างแรงงัดด้านข้าง ทำให้ซีลคอกระบอกพังเร็วกว่าอายุการใช้งานจริงหลายเท่าตัว
- เปลี่ยนไส้กรองลมในชุด FRL Unit ทันทีเมื่อมีสีคล้ำหรือมีคราบน้ำมันเกาะหนา ไส้กรองที่ตันจะทำให้เกิดปัญหาแรงดันตก (Pressure Drop) ปลายทาง
- เช็คสภาพสาย PU ในวงจร นิวเมติกส์ หากสายเริ่มแข็งกรอบหรือเปลี่ยนสีคล้ำ ควรเดินสายใหม่ทั้งระบบเพื่อป้องกันสายแตกหักขณะเครื่องจักรรันรอบสูง
- ตรวจเช็คความแน่นหนาของน็อตยึดกระบอกสูบ วาล์วควบคุม แรงสั่นสะเทือนจากการทำงานต่อเนื่องอาจทำให้น็อตคลายตัวจนตำแหน่งกลไกเคลื่อน
- บันทึกข้อมูลอายุการใช้งานของโซลินอยด์วาล์วแต่ละตัว หากใกล้ถึงยอด Cycle Time สูงสุดตามสเปกโรงงานผู้ผลิต ควรวางแผนสั่งซื้ออะไหล่ล่วงหน้า
สรุป
โดยสรุปแล้ว ระบบนิวเมติกส์ หรือ ระบบลม คือหัวใจสำคัญที่ขับเคลื่อนเครื่องจักรในโรงงานอุตสาหกรรม การทำความเข้าใจว่า นิวเมติก คือ อะไรและบำรุงรักษาอย่างถูกวิธีช่วยลดปัญหาดาวน์ไทม์ได้อย่างยั่งยืน หากอุปกรณ์ pneumatic ของคุณเสื่อมสภาพตามอายุการใช้งาน SCMA มีอะไหล่ นิวเมติกส์ คุณภาพสูงพร้อมให้บริการ ทีมงานของเราช่วยเทียบสเปกออนไลน์ฟรี จัดส่งด่วน ให้คุณนำไปประกอบแก้ไขเครื่องจักรได้ทันที
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
SCMA นำเสนอความสะดวกสบายสูงสุดให้ลูกค้าฝ่ายซ่อมบำรุง คุณสามารถถ่ายรูป Nameplate ชิ้นส่วนเดิมของ ระบบนิวเมติกส์ หรือแจ้งสเปกที่ต้องการส่งเข้าเว็บไซต์ของเราได้ทันที ทีมวิศวกรซัพพอร์ตของเราพร้อมเทียบรุ่น นิวเมติกส์ แบรนด์ทดแทนคุณภาพสูง ตรวจสอบขนาดเกลียวให้ฟรี จัดส่งสินค้า pneumatic รวดเร็วทั่วประเทศ ช่างสามารถนำไปประกอบหน้าเครื่องจักรใช้งานได้พอดีเป๊ะ ลดขั้นตอนความยุ่งยากหน้างานได้จริง
คำถามที่พบบ่อย (FAQ) เกี่ยวกับการใช้งานระบบนิวเมติกส์
Q1: นิวเมติก คือ ระบบแบบไหน นำของเหลวมาใช้แทนลมอัดได้หรือไม่?
A: ขออธิบายชัดๆ ว่า นิวเมติก คือ ระบบที่ออกแบบมาเพื่อใช้อากาศอัดเท่านั้นครับ ไม่สามารถนำน้ำหรือน้ำมันมาจ่ายเข้าวาล์วหรือกระบอกลมของ ระบบนิวเมติกส์ ได้เด็ดขาด ของเหลวจะทำให้ซีลยางภายในบวม รั่วซึม สร้างสนิมทำลายอุปกรณ์จนพังเสียหายทันที
Q2: กระบอกสูบในระบบลมเคลื่อนที่กระตุก ปรับ Speed Controller แล้วไม่หาย ต้องแก้ที่จุดไหน?
A: ให้ทีมช่างปลดโหลด (Load) ชิ้นงานออกก่อนแล้วลองสั่งงานตัวเปล่า หากกระบอกใน ระบบลม ยังกระตุก แสดงว่าจาระบีหล่อลื่นภายในแห้ง หรือเกิดการเบียดสีระหว่างลูกสูบกับเสื้อกระบอกสูบ ช่างต้องถอดชิ้นส่วน pneumatic ออกมาเปลี่ยนชุดซีลซ่อม (Seal Kit) ใหม่
Q3: อุปกรณ์ pneumatic สามารถนำไปใช้งานในพื้นที่ที่มีอุณหภูมิสูงเตาอบได้ไหม?
A: อุปกรณ์ pneumatic รุ่นมาตรฐานทั่วไปทนความร้อนได้ประมาณ 60-70 องศาเซลเซียส หากพื้นที่ติดตั้งใน ระบบนิวเมติกส์ในงานอุตสาหกรรม มีความร้อนสะสมสูง วิศวกรต้องสั่งทำสเปกพิเศษที่เปลี่ยนซีลภายในเป็นวัสดุ Viton ซึ่งจะทนความร้อนได้สูงถึง 150 องศาเซลเซียส
Q4: มีวิธีหาจุดรั่วไหล (Air Leak) ในระบบท่อลมย่อยหน้าเครื่องจักรอย่างไร?
A: วิธีคลาสสิกที่ช่างซ่อมบำรุง นิวเมติกส์ ใช้คือการฟังเสียงลมฟี้ๆ หรือใช้ฟองสบู่ลูบตามข้อต่อ (Fitting) ปัจจุบันโรงงานใหญ่ๆ นิยมใช้เครื่องตรวจจับคลื่นความถี่สูง (Ultrasonic Leak Detector) เพื่อชี้เป้าจุดรั่วของ ระบบลม ขนาดเล็กที่หูคนไม่ได้ยิน
Q5: สั่งซื้ออะไหล่ ระบบนิวเมติกส์ ออนไลน์กับ SCMA สามารถปรึกษาเรื่องการต่อวงจรได้ไหม?
A: ปรึกษาได้ฟรีครับ ทีม Technical Support ของ SCMA เป็นวิศวกรตัวจริงที่รู้ลึกว่า ระบบนิวเมติกส์ คือ อะไร เราช่วยคุณอ่านสัญลักษณ์วาล์ว แนะนำการเดินสายลม (Piping) ของวงจร นิวเมติก การ Wiring สายไฟเข้าตู้ PLC มั่นใจได้ว่าซื้อของไปแล้วต่อใช้งานเป็นแน่นอนครับ
