กระบอกสูบนิวเมติก คืออุปกรณ์หัวขับที่ทำหน้าที่เปลี่ยนพลังงานลมอัดเป็นการเคลื่อนที่ทางกลเพื่อขับเคลื่อนเครื่องจักร หาก กระบอกลม ชำรุดหรือเสื่อมสภาพจะส่งผลให้ไลน์ผลิตหยุดชะงัก ช่างต้องรีบหา pneumatic cylinders ตัวใหม่มาเปลี่ยนทดแทนทันที SCMA มีบริการเทียบสเปก cylinder ออนไลน์ฟรีพร้อมจัดส่งอะไหล่ด่วนให้คุณนำไปประกอบรันเครื่องต่อได้โดยไม่ต้องรอ
กระบอกสูบนิวเมติก หรือ cylinder คืออะไร?
ช่างซ่อมบำรุงหน้าใหม่มีคำถามเสมอว่า cylinder คืออะไร อธิบายสั้นๆ คืออุปกรณ์หัวขับที่ทำหน้าที่เปลี่ยนพลังงานจากลมอัดให้กลายเป็นการเคลื่อนที่แนวตรง กระบอกสูบ ทำงานด้วยการรับแรงดันลมเข้าไปดันลูกสูบภายในท่อ เกิดเป็นแรงผลักหรือแรงดึงเพื่อขับเคลื่อนชิ้นส่วนต่างๆ ของเครื่องจักร วงการอุตสาหกรรมเรียกอุปกรณ์ชิ้นนี้หลากหลายชื่อ ทั้ง กระบอกลม หรือ กระบอกลมนิวเมติก สิ่งเหล่านี้คืออุปกรณ์ตัวเดียวกันทั้งหมด หน้าที่หลักของ กระบอกสูบนิวเมติก เปรียบเสมือนกล้ามเนื้อของเครื่องจักรอัตโนมัติที่ต้องออกแรงขับเคลื่อนชิ้นงานตลอดเวลา การทำความเข้าใจว่า cylinder คือ อะไรช่วยให้วิศวกรวิเคราะห์ปัญหาหน้างานได้ถูกต้องแม่นยำขึ้นเมื่อเกิดเหตุขัดข้อง
หลักการทำงานของกระบอกลมใน ระบบลม นิวเมติก
หลายคนสงสัยว่ากลไกภายใน กระบอกลม ทำงานซับซ้อนหรือไม่ แท้จริงแล้วอุปกรณ์ชิ้นนี้อาศัยเพียงความแตกต่างของแรงดันอากาศ เมื่อวาล์วสั่งจ่ายลมเข้าพอร์ตด้านท้าย ลมอัดจะเข้าไปดันพื้นที่หน้าตัดของลูกสูบ แกน กระบอกสูบ จะยื่นออกไปผลักชิ้นงานตามระยะ การดึงแกนกลับเข้าที่ใน ระบบลม นิวเมติก จะใช้ลมอัดดันกลับทางพอร์ตด้านหน้า หรือใช้แรงสปริงดันกลับตามโครงสร้างของอุปกรณ์ วิศวกรต้องคำนวณแรงดันให้สัมพันธ์กับขนาดของ cylinder เพื่อสร้างแรงผลักที่เพียงพอต่อการขับเคลื่อนโหลด ความเร็วในการเคลื่อนที่ของ กระบอกสูบนิวเมติก สามารถปรับแต่งได้ด้วยการติดตั้งวาล์วควบคุมความเร็วลมบริเวณข้อต่อ
ประเภทของ pneumatic cylinders ที่นิยมใช้ในโรงงาน
การเลือกประเภทของ กระบอกสูบนิวเมติก ให้เหมาะสมกับลักษณะงานช่วยยืดอายุการใช้งานเครื่องจักรได้อย่างเป็นรูปธรรม วิศวกรผู้ออกแบบระบบต้องทำความเข้าใจคุณสมบัติเฉพาะตัวของอุปกรณ์แต่ละชนิดก่อนตัดสินใจสั่งซื้อ
Single Acting Cylinder และ Double Acting Cylinder
pneumatic cylinders แบ่งออกเป็น 2 กลุ่มหลักตามลักษณะการทำงาน กลุ่มแรกคือแบบใช้ลมอัดดันออกทางเดียว ขากลับใช้แรงสปริงภายในดันตัวลูกสูบกลับตำแหน่งเดิม เหมาะกับงานที่มีระยะชักสั้นๆ แรงกระทำไม่สูงมากนัก กลุ่มที่สองใช้ลมอัดดันทั้งขาไปขากลับ เป็นประเภท กระบอกลมนิวเมติก ที่วิศวกรเลือกใช้มากที่สุดในอุตสาหกรรม ระบบทำงานสองทางช่วยให้ช่างเทคนิคควบคุมความเร็วพร้อมปรับลดแรงกระแทกของ cylinder ได้แม่นยำกว่า

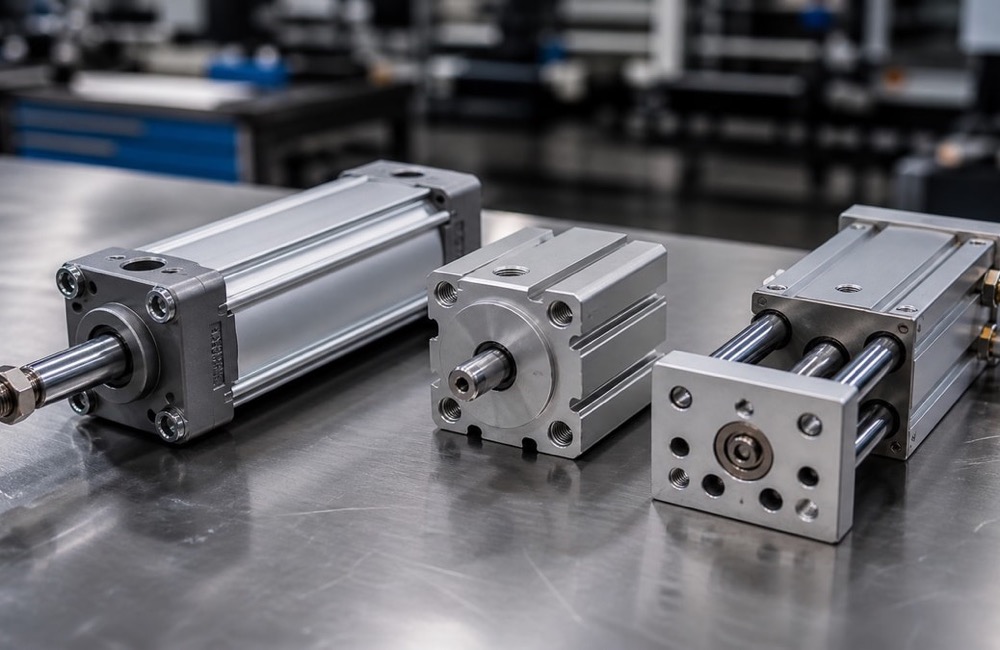

รูปทรงของกระบอกสูบที่ตอบโจทย์พื้นที่ติดตั้ง
ผู้ใช้งานสามารถเลือกรูปทรง กระบอกลม ให้เข้ากับพื้นที่ติดตั้งภายในโครงสร้างเครื่องจักรได้อย่างอิสระ แบบกระบอกกลม (Round Line) มีขนาดกะทัดรัดติดตั้งง่าย แบบโปรไฟล์ (Profile) นิยมใช้ในอุตสาหกรรมยุโรปแข็งแรงทนทาน รูปทรงคอมแพค (Compact Cylinder) ถูกออกแบบมาให้ประหยัดพื้นที่ซ่อนตัวในเครื่องจักรอัตโนมัติที่มีพื้นที่จำกัด การเลือกดีไซน์ กระบอกสูบ ให้สอดคล้องกับจุดยึดน็อตช่วยให้ช่างประกอบหน้างานทำงานได้รวดเร็วปลอดภัย

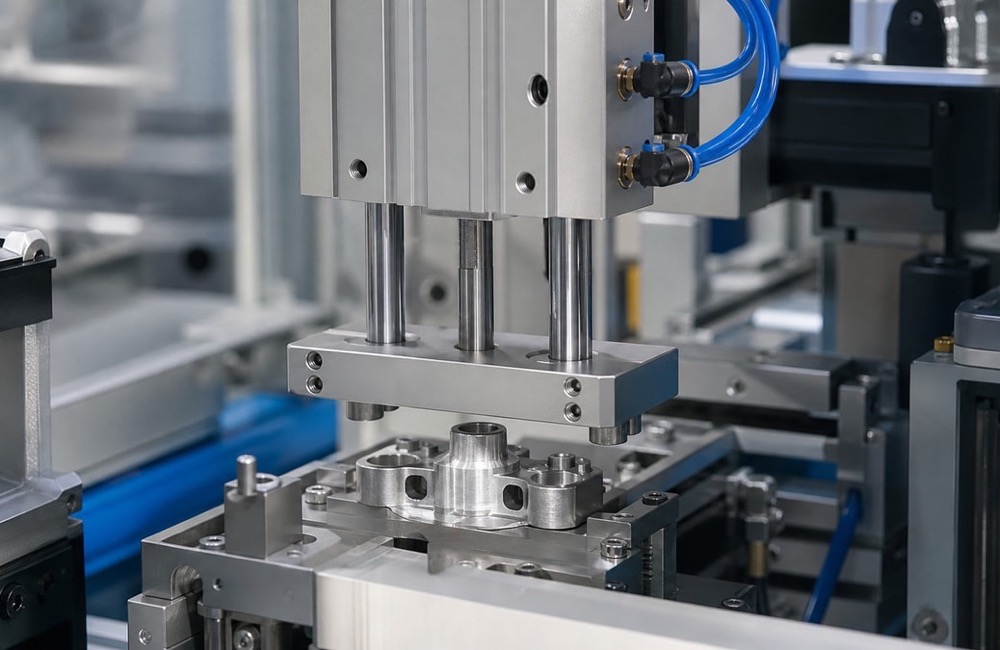

ทำความรู้จัก guided cylinder สำหรับงานที่ต้องการความแม่นยำสูง
งานหยิบจับชิ้นส่วนอิเล็กทรอนิกส์ต้องการความแม่นยำขั้นสุด แกน กระบอกสูบนิวเมติก ทั่วไปเกิดการหมุนหรือบิดตัวระหว่างเคลื่อนที่ได้ง่าย วิศวกรจึงเลือกใช้ guided cylinder หรือกระบอกสูบแบบมีแกนไกด์เข้ามาแก้ปัญหาเรื่องแรงสะบัดด้านข้าง โครงสร้าง กระบอกลม ชนิดนี้มีแกนเหล็กนำศูนย์ช่วยรับแรงบิด (Radial Load) ป้องกันไม่ให้ชิ้นงานคลาดเคลื่อนหรือเสียหาย อุปกรณ์ตัวนี้ตอบโจทย์งาน Pick and Place หรืองาน Stopper บนสายพานลำเลียงใน ระบบลม นิวเมติก การรักษาตำแหน่งที่แม่นยำตลอดวัฏจักรการทำงานของ pneumatic cylinders ช่วยลดอัตราของเสียในไลน์ผลิตได้เด็ดขาด
วิธีเลือกกระบอกสูบลม ให้ตรงสเปกและทนทาน
การสั่งอะไหล่ผิดรุ่นคือฝันร้ายของช่างหน้างาน วิธีเลือกกระบอกสูบลม ที่ถูกต้องช่วยลดข้อผิดพลาดในการสั่งซื้อได้ร้อยเปอร์เซ็นต์ วิศวกรต้องประเมินพารามิเตอร์การทำงานของ cylinder ให้สอดคล้องกับระบบเดิมเพื่อการทำงานที่สมบูรณ์แบบ
- คำนวณขนาดเส้นผ่านศูนย์กลาง กระบอกสูบ (Bore Size) ให้สอดคล้องกับน้ำหนักชิ้นงานที่ต้องการผลัก
- ระยะชัก (Stroke) ต้องวัดให้พอดีกับระยะที่แกนต้องยื่นออกไป สั่งสั้นไปดันไม่ถึง สั่งยาวไปสิ้นเปลืองลมอัด
- ตรวจสอบรูปแบบการติดตั้ง (Mounting) ของ กระบอกลม ตัวเก่าว่ายึดแบบหน้าแปลน ขาตั้ง หรือหูหนีบ
- หากเครื่องจักรทำงานด้วยความเร็วสูง ควรเลือกรุ่นที่มี Air Cushion ป้องกันลูกสูบกระแทกฝาปิดจนแตกหัก
อาการเสียที่พบบ่อยและสาเหตุที่ทำให้กระบอกสูบค้าง
ปัญหา กระบอกสูบ ค้างขยับไม่ได้เกิดจากสาเหตุทางวิศวกรรมเพียงไม่กี่ข้อ ช่างซ่อมบำรุงต้องวิเคราะห์อาการเพื่อแก้ไขที่ต้นเหตุ การตรวจสอบสภาพการทำงานของ กระบอกลมนิวเมติก ตามรอบ PM ช่วยป้องกันเครื่องจักรหยุดกะทันหัน
- ซีลยางลูกสูบ (Piston Seal) ภายในสึกหรอ ลมอัดจะรั่วข้ามห้องทำให้แรงดันสองฝั่งเท่ากันจนแกนขยับไม่ได้
- แกน cylinder เป็นรอยขูดขีดจากเศษฝุ่นละอองหน้างานปลิวมาเกาะ เมื่อดึงแกนกลับเศษฝุ่นจะบาดซีลคอขาดทันที
- การรับแรงกระแทกด้านข้างรุนแรงเกินสเปกทำให้แกน กระบอกลม คดงอเสียรูปทรงจนฝืดติดขัด
- ปัญหาลมรั่วที่ซีลคอสังเกตได้จากเสียงลมฟู่ๆ บริเวณด้านหน้า ควรรีบเปลี่ยนอะไหล่ก่อนเครื่องสูญเสียแรงดัน

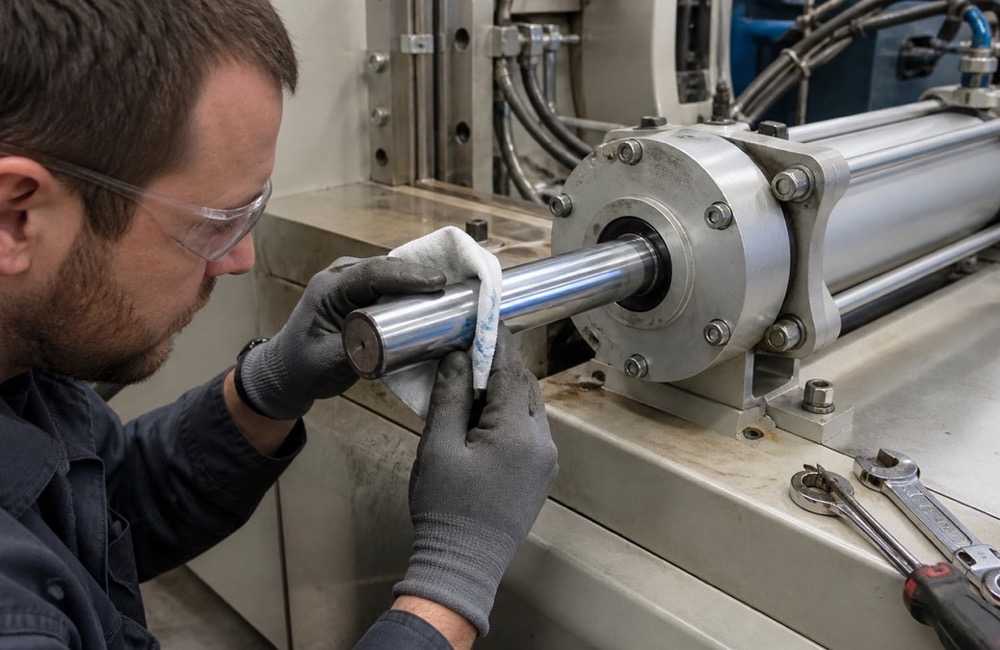

การบำรุงรักษาซีลยางและแกนกระบอกสูบ
อายุการใช้งานของ กระบอกสูบนิวเมติก ขึ้นอยู่กับคุณภาพลมอัดโดยตรง ช่างต้องตรวจสอบชุดกรองลมไม่ให้มีละอองน้ำหลุดเข้าท่อ น้ำที่ปะปนใน ระบบลม นิวเมติก จะเข้าไปล้างสารหล่อลื่นจาระบีภายในท่อ กระบอกสูบ จนเกิดการเสียดสีรุนแรง หากใช้งานในพื้นที่ที่มีฝุ่นควันหนาแน่น ควรพิจารณาติดตั้งยางกันฝุ่น (Dust Wiper) เพิ่มเติมบริเวณแกนลูกสูบของ กระบอกลม วิศวกรควรหลีกเลี่ยงการให้แกนรับแรงกระแทกด้านข้าง (Side Load) หากต้องรับน้ำหนักแนวดิ่งควรใช้ guided cylinder แทน การดูแลสภาพซีลยางของ pneumatic cylinders อย่างสม่ำเสมอช่วยเซฟต้นทุนการเบิกอะไหล่ให้โรงงานได้มหาศาล
สรุป
กระบอกสูบนิวเมติก คือกลไกสำคัญที่สร้างการเคลื่อนที่ให้เครื่องจักรอัตโนมัติทำงานได้อย่างสมบูรณ์แบบ การเข้าใจว่า cylinder คืออะไร พร้อมรู้วิธีวิเคราะห์อาการเสียของ กระบอกลม ช่วยให้ช่างลดเวลาดาวน์ไทม์หน้างานได้จริง วิศวกรต้องใส่ใจ วิธีเลือกกระบอกสูบลม ให้ตรงสเปกพร้อมดูแลคุณภาพอากาศใน ระบบลม นิวเมติก ให้สะอาดอยู่เสมอ SCMA มีบริการเทียบสเปก pneumatic cylinders ผ่านช่องทางออนไลน์พร้อมจัดส่งอะไหล่ด่วนให้คุณทันที
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
เมื่อ กระบอกสูบนิวเมติก ตัวเดิมพังจนสายพานผลิตหยุดชะงัก SCMA พร้อมช่วยคุณแก้ปัญหาด้วยบริการเทียบสเปกอะไหล่ออนไลน์ที่รวดเร็ว ถ่ายรูป Nameplate ตัวเก่า หรือวัดขนาด Bore พร้อม Stroke ส่งมาให้เราประเมินสเปกฟรี ทีมวิศวกรจัดหา กระบอกสูบ แบรนด์มาตรฐานที่สวมแทนได้ 100% สั่งซื้อ กระบอกลม กับ SCMA จบงานไว จัดส่ง cylinder ด่วนถึงโรงงานทั่วประเทศ ไม่ต้องรอคิวช่างเข้าหน้างาน ให้คุณเดินเครื่องต่อได้เร็วที่สุด
คำถามที่พบบ่อย (FAQ)
Q1: กระบอกสูบลมมาตรฐาน ISO 15552 คืออะไร?
เป็นมาตรฐานสากลที่กำหนดมิติภายนอกและจุดติดตั้งของ กระบอกลม แบบ Profile คุณสามารถนำ cylinder แบรนด์อื่นที่ได้มาตรฐานเดียวกันมาขันน็อตติดตั้งแทนกันได้เลยโดยไม่ต้องเจาะรูเครื่องจักรใหม่
Q2: อาการลมรั่วข้ามห้องลูกสูบ ตรวจสอบหน้างานได้อย่างไร?
ถอดสายลมออกฝั่งหนึ่ง สั่งจ่ายลมเข้าอีกฝั่งของ กระบอกลมนิวเมติก หากมีลมอัดพุ่งสวนออกมาแสดงว่าซีลลูกสูบ (Piston Seal) ด้านในสึกหรอหรือฉีกขาดเรียบร้อยแล้ว ต้องเปลี่ยนอะไหล่ กระบอกสูบ ทันที
Q3: เปลี่ยนเฉพาะชุดซีล (Seal Kit) หรือเปลี่ยนกระบอกสูบตัวใหม่คุ้มกว่ากัน?
หากแกนและผนังท่อด้านในยังเรียบเนียน การเปลี่ยนชุดซีลของ กระบอกลม ช่วยประหยัดต้นทุน แต่ถ้าแกนเป็นรอยลึกไปแล้ว การเปลี่ยน pneumatic cylinders ตัวใหม่ทั้งชุดจะจบปัญหาได้ถาวรกว่าการซ่อม
Q4: มีกระบอกสูบที่ทนทานต่อสภาพแวดล้อมที่มีน้ำยาเคมีไหม?
มีครับ วิศวกรสามารถเลือกรุ่นทำจากสแตนเลส (Stainless Steel) ทั้ง กระบอกสูบ และตัวแกน วัสดุนี้ทนทานต่อการกัดกร่อนสูง ตอบโจทย์ ระบบลม นิวเมติก ในอุตสาหกรรมอาหาร เภสัชกรรม และกลุ่มเคมีภัณฑ์
Q5: ส่งรูปถ่ายให้ SCMA เทียบสเปก ต้องใช้เวลาประเมินนานแค่ไหน?
ทีมวิศวกร SCMA พร้อมตอบกลับเทียบสเปก กระบอกลมนิวเมติก ให้คุณรวดเร็วในเวลาทำการ เพียงคุณส่งรูปชัดเจนแจ้งปัญหาผ่าน Line Official เราเสนอโซลูชัน cylinder พร้อมส่งให้ทันที
