กระบอกลม (Air Cylinder) คืออุปกรณ์แอคทูเอเตอร์ที่ขาดไม่ได้ในอุตสาหกรรม หากกระบอกสูบเดิมเสื่อมสภาพหรือซีลรั่วจะทำให้จังหวะเครื่องจักรเพี้ยนทันที SCMA นำเสนอ กระบอกนิวเมติก คุณภาพสูงที่ทนแรงกระแทกได้ดีเยี่ยม เรามีทีมวิศวกรซัพพอร์ตให้คำปรึกษาและรีวิวสเปก กระบอกลมนิวเมติก ให้คุณก่อนสั่งซื้อผ่านระบบออนไลน์ ช่วยตัดปัญหาการรอคิวช่างนอกเข้าประเมินหน้างาน เบิกอะไหล่ กระบอกสูบ ได้สเปกตรงเป๊ะพร้อมส่งด่วนทั่วประเทศ
กระบอกลมนิวเมติกคือ อะไร ทำไมถึงสำคัญต่อระบบ Automation

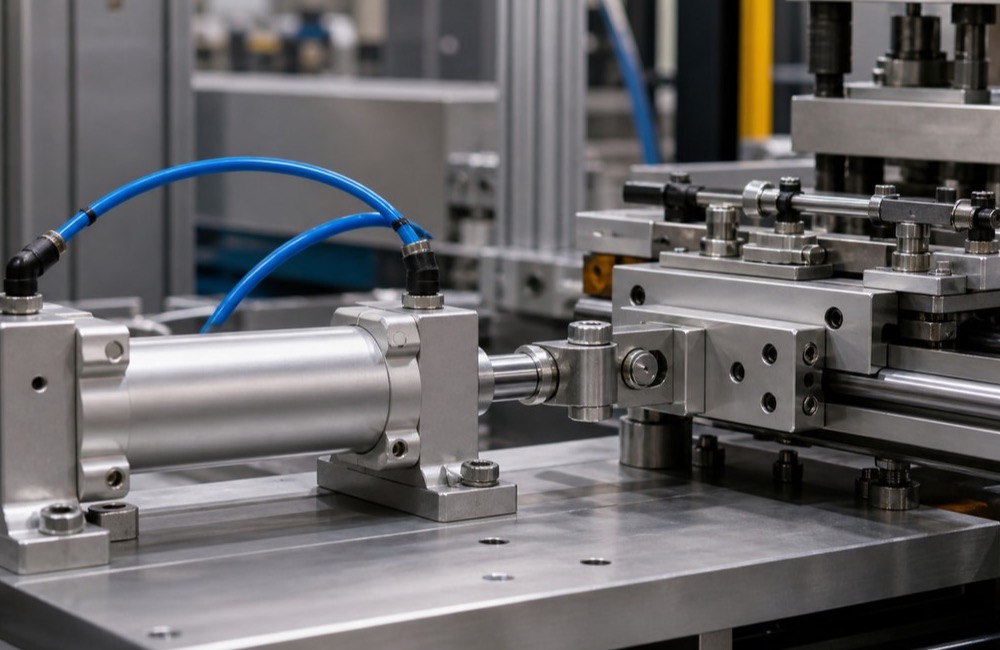

ช่างเทคนิคจบใหม่หลายคนอาจสงสัยว่า กระบอกลมนิวเมติกคือ อะไร อุปกรณ์ชิ้นนี้คือแอคทูเอเตอร์ (Actuator) ตัวหลักที่ทำหน้าที่แปลงพลังงานลมอัดให้กลายเป็นการเคลื่อนที่แนวตรงหรือแนวหมุน กระบอกลม รับหน้าที่หลักในการผลัก ดึง ยก หรือสไลด์ชิ้นงานในสายการผลิตอัตโนมัติ ไลน์ประกอบชิ้นส่วนและอุตสาหกรรมบรรจุภัณฑ์ไม่สามารถทำงานได้เลยหากขาดกลไกเหล่านี้ การเลือก กระบอกนิวเมติก ที่แข็งแรงจะช่วยให้การควบคุมชิ้นงานทำได้รวดเร็วและแม่นยำ
เจาะลึกหลักการทำงานของ กระบอกสูบ เชิงวิศวกรรม
กลไกภายในของ กระบอกสูบ เริ่มทำงานเมื่อมีการจ่ายแรงดันลมเข้าสู่ห้องควบคุม (Chamber) แรงดันลมที่อัดแน่นจะไปดันลูกสูบภายในให้เคลื่อนที่ตามทิศทางที่วิศวกรตั้งโปรแกรมไว้ ความเร็วและแรงกระทำ (Force) ของ กระบอกลม ขึ้นอยู่กับขนาดความโตของลูกสูบ (Bore Size) ค่าแรงผลักนี้จะแปรผันตรงกับระดับแรงดันลมที่จ่ายเข้ามาจากระบบ นิวเมติกส์ลม ต้นทาง ช่างหน้างานต้องควบคุม Operating Pressure ให้เสถียรเพื่อป้องกันอาการกระตุกขณะเครื่องจักรเดินเต็มกำลัง
ประเภทของ กระบอกนิวเมติก ที่ช่างซ่อมบำรุงต้องรู้
ช่างซ่อมบำรุงต้องเจอกับกลไกที่หลากหลายหน้าเครื่องจักร การทำความเข้าใจประเภทของ กระบอกลม จะช่วยให้เบิกอะไหล่มาสวมแทนได้ถูกต้องตามการนำไปใช้งาน
กระบอกสูบทางเดียว (Single-acting cylinder)
อุปกรณ์ชนิดนี้มีพอร์ตจ่ายลมเข้าเพียงทางเดียว อาศัยแรงสปริงภายในเพื่อดึงก้านสูบกลับสู่ตำแหน่งเริ่มต้น กระบอกนิวเมติก แบบทางเดียวเหมาะกับงานผลักระยะสั้นหรืองานคัดแยกชิ้นงานเบาๆ บนสายพานลำเลียง ข้อควรระวังคือแรงดันลมต้นทางต้องชนะแรงต้านของสปริงได้หมดจดเพื่อไม่ให้ก้าน ลูกสูบนิวเมติก ค้างกลางระยะ
กระบอกสูบสองทาง (Double-acting cylinder)
กลไกนี้ใช้ลมอัดผลักก้านสูบทั้งจังหวะเดินหน้าและถอยหลัง ช่างเทคนิคสามารถควบคุมจังหวะการทำงานได้แม่นยำกว่าแบบสปริงดันกลับ กระบอกลมนิวเมติก สองทางครอบคลุมการใช้งานในอุตสาหกรรมส่วนใหญ่ รองรับงานหนักที่ต้องการแรงดึงกลับสูง การต่อท่อลมต้องเช็คสัญลักษณ์ให้ชัวร์เพื่อป้องกันทิศทาง กระบอกสูบ นิวเมติกส์ ทำงานสลับกัน
การเลือกขนาด ลูกสูบนิวเมติก และระยะ Stroke ให้ตรงสเปกเดิม
การเลือกสเปกผิดพลาดเพียงเล็กน้อยอาจทำให้เครื่องจักรพังเสียหายรุนแรง วิศวกรต้องคำนวณสเปก กระบอกลม ใหม่ทุกครั้งหากมีการดัดแปลงโครงสร้าง
การประเมินน้ำหนัก Load และ Bore Size
วิศวกรต้องประเมินน้ำหนักชิ้นงานรวมถึงน้ำหนักของชุดจับยึดปลายแกนทั้งหมด เพื่อนำมาคำนวณหาขนาด Bore Size ที่เหมาะสม การเลือก ลูกสูบนิวเมติก ต้องสร้างแรงผลักได้เพียงพอโดยไม่ฝืนกำลังเครื่องจักร การเผื่อค่าความปลอดภัย (Safety Factor) ไว้ 20-30% ช่วยลดความเสี่ยงที่กระบอกสูบจะไม่มีแรงยก

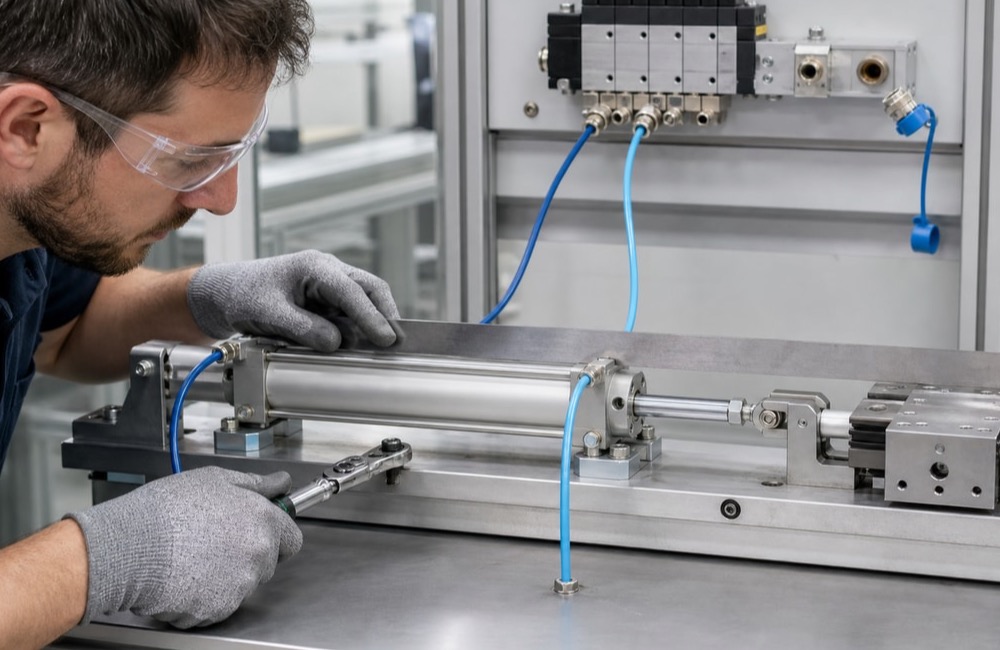

การวัดระยะ Stroke ให้แม่นยำ
ระยะยืดสุดของแกน (Stroke) ต้องพอดีกับตำแหน่งการทำงานจริงหน้าเครื่องจักร ช่างซ่อมบำรุงต้องใช้เวอร์เนียร์วัดระยะชักของ กระบอกนิวเมติก ตัวเดิมให้ละเอียด การประเมินสเปกช่วงชักผิดพลาดเพียงไม่กี่มิลลิเมตรทำให้กลไกเครื่องจักรชนกันจนโครงสร้างบิดเบี้ยวได้ทันที
รูปแบบการจับยึด (Mounting Style) ให้เข้ากับหน้าแปลนเดิม
ช่างหน้างานต้องตรวจสอบลักษณะการติดตั้งของกระบอกสูบตัวเก่าก่อนเบิกอะไหล่ การจับยึดมีหลายรูปแบบ เช่น แบบหน้าแปลน (Flange) แบบหูห้อย (Clevis) หรือแบบประกบฐาน (Foot) การเลือกขายึดผิดประเภททำให้ไม่สามารถสวมเข้ากับโครงสร้างเครื่องจักรเดิมได้ ทีมวิศวกร SCMA พร้อมช่วยเทียบระยะพิตช์รูยึดให้พอดีกับหน้างานของคุณ 100%
อุปกรณ์เสริมเพิ่มความแม่นยำ: ลิมิตสวิทช์ลม และเซนเซอร์
การทำงานของระบบออโตเมชันต้องอาศัยอุปกรณ์ตรวจจับที่แม่นยำ การติดตั้ง ลิมิตสวิทช์ลม ช่วยเพิ่มความแม่นยำให้วงจรการผลิตได้เป็นอย่างดี
- ปัจจุบันวิศวกรนิยมใช้ Auto Switch แบบแม่เหล็กแทน ลิมิตสวิทช์ลม แบบกลไกก้านชนแบบเก่า
- เซนเซอร์จะทำงานร่วมกับวงแหวนแม่เหล็กที่ฝังอยู่รอบ ลูกสูบนิวเมติก ด้านในกระบอก
- เมื่อแม่เหล็กเคลื่อนที่มาตรงกับตำแหน่งเซนเซอร์ จะเกิดสัญญาณป้อนกลับ (Feedback Signal) ส่งไปยัง PLC ทันที
- PLC จะรับข้อมูลเพื่อสั่งงานให้ กระบอกสูบ นิวเมติกส์ ตัวถัดไปทำงานตาม Sequence อย่างไร้รอยต่อ
ปัญหาแกน กระบอกลมนิวเมติก สะดุดและวิธีแก้ไขหน้างาน
ปัญหาแกนสูบเคลื่อนที่กระตุกหรือ Stick-slip ทำให้ชิ้นงานกระเด็นหลุดจากสายพาน ช่างซ่อมบำรุงสามารถแก้ไขปัญหา กระบอกลมนิวเมติก ได้ตามขั้นตอนดังนี้
- ตรวจสอบการตั้งค่าวาล์วปรับปริมาณลม (Speed Controller) ว่าสัมพันธ์กับปริมาตรของ กระบอกสูบ หรือไม่
- เช็คชุดจ่ายน้ำมันหล่อลื่น (Lubricator) สาเหตุหลักที่แกนฝืดมาจากสารหล่อลื่นภายในระบบแห้ง
- ตรวจดูซีลกันฝุ่นหน้าแปลนกระบอก หากฉีกขาดจะมีฝุ่นผงเข้าไปเกาะตามแกนสูบ
- ฝุ่นละอองที่แข็งตัวจะเข้าไปขูดขีดซีลยางด้านใน ทำให้ กระบอกนิวเมติก เกิดอาการรั่วข้ามห้อง (Internal Leak)
- หากแกนสูบเป็นรอยลึก ต้องรื้อถอนออกมาทำความสะอาด เปลี่ยนแกนและชุดซีล (Seal Kit) ใหม่ทันที

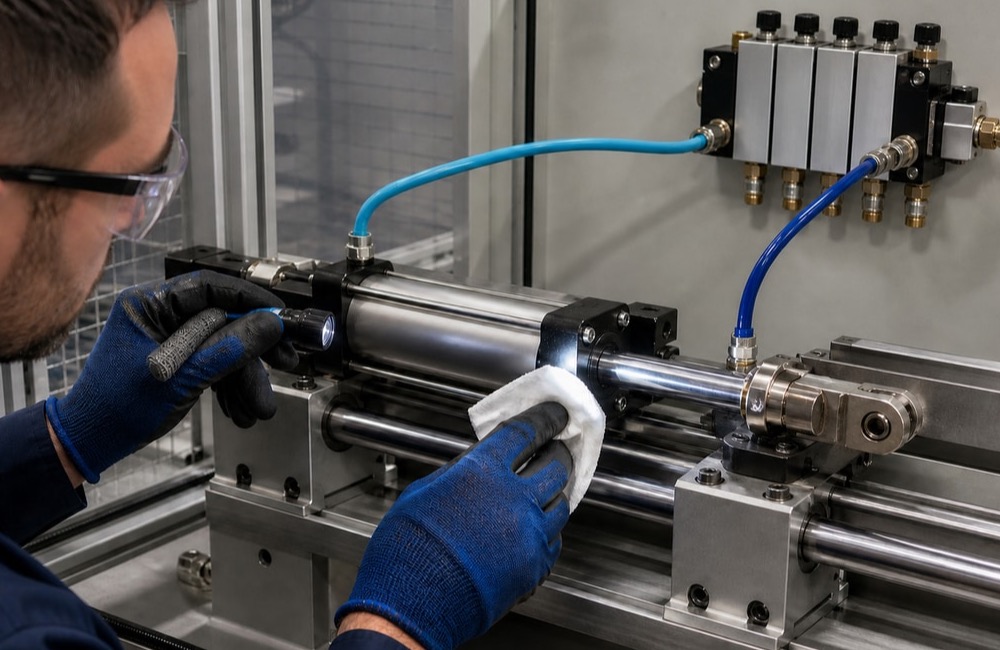

มาตรฐานการบำรุงรักษา กระบอกลม เชิงป้องกัน (Preventive Maintenance)
ฝ่ายซ่อมบำรุงต้องตรวจสอบคุณภาพลมจากปั๊มต้นทางอย่างสม่ำเสมอ ลมที่ใช้ต้องผ่านชุดกรอง (FRL Unit) เพื่อดักจับน้ำและฝุ่นละออง ป้องกันรอยขีดข่วนภายใน กระบอกลม สิ่งสำคัญคือการเช็คการตั้งศูนย์ (Alignment) ของแกน กระบอกสูบ กับชิ้นงานเป้าหมาย การติดตั้งโครงสร้างที่เอียงไม่ได้ฉากจะทำให้เกิดแรงงัดด้านข้าง (Side Load) แรงต้านนี้ส่งผลให้ลูกปืนและแกนสูบของ กระบอกนิวเมติก สึกหรอและพังเร็วกว่ากำหนด
สรุป
การคำนวณและเลือกสเปก กระบอกลม ที่ถูกต้องช่วยรักษาจังหวะการผลิตให้ราบรื่น วิศวกรควรติดตั้ง ลิมิตสวิทช์ลม ควบคู่กับการดูแลคุณภาพลมต้นทางเพื่อยืดอายุ กระบอกนิวเมติก หากคุณต้องการอะไหล่ทดแทน SCMA มีบริการเทียบสเปกออนไลน์พร้อมส่งด่วนถึงโรงงานคุณทันที
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
SCMA นำเสนอจุดแข็งด้านบริการออนไลน์ 100% ลูกค้าเพียงถ่ายรูป Nameplate ของ กระบอกสูบ รุ่นเดิมส่งมาทาง Line OA ของบริษัท ทีมวิศวกรของเราพร้อมดำเนินการเทียบสเปกแบรนด์ยอดนิยมอย่าง air cylinder smc หรือ cylinder smc ให้ฟรี เราจัดหา กระบอกลม รุ่นตรงสเปกหรือแบรนด์ทดแทนที่คุณภาพเทียบเท่า จัดส่งด่วนทันแก้ปัญหา Downtime ให้เครื่องจักรคุณ
คำถามที่พบบ่อย (FAQ) เกี่ยวกับกระบอกนิวเมติก
Q1: กระบอกลมนิวเมติกคืออะไร แตกต่างจากกระบอกไฮดรอลิกอย่างไร? นิวเมติกส์ลม ใช้ลมอัดเป็นตัวขับเคลื่อน เหมาะกับงานที่ต้องการความเร็วสูง สะอาด ปลอดภัย ดูแลรักษาง่าย กระบอกลมนิวเมติกคือ โซลูชันที่ต่างจากระบบไฮดรอลิกซึ่งใช้น้ำมัน เหมาะกับเครื่องจักรหนักที่ต้องการแรงกดมหาศาล
Q2: กระบอกลมเคลื่อนที่กระตุกระหว่างทำงาน เกิดจากสาเหตุใด? ให้ทีมช่างเช็คการปรับวาล์วควบคุมความเร็ว (Flow Control) หน้า กระบอกสูบ นิวเมติกส์ ว่าตั้งไว้บีบเกินไปหรือไม่ หากวาล์วปกติแสดงว่าซีลยางภายใน กระบอกนิวเมติก เริ่มเสื่อมสภาพจากการขาดน้ำมันหล่อลื่น
Q3: ควรใช้เซนเซอร์แบบไหนตรวจจับตำแหน่ง ลูกสูบนิวเมติก? ปัจจุบันนิยมใช้ ลิมิตสวิทช์ลม ชนิด Reed Switch หรือ Solid State Auto Switch ติดตั้งสไลด์เข้ากับร่องของตัวเสื้อกระบอกโดยตรง อุปกรณ์เหล่านี้จะทำปฏิกิริยากับแม่เหล็กภายใน ลูกสูบนิวเมติก ให้ความแม่นยำสูงกว่าสวิทช์แบบก้านชน
Q4: SCMA รับเทียบสเปก air cylinder smc ที่ตกรุ่นหรือเลิกผลิตไปแล้วหรือไม่? เรารับเทียบสเปก cylinder smc และ air cylinder smc ทุกรุ่น ทีมวิศวกรของเราเชี่ยวชาญการอ่านคู่มือเทคนิค สามารถคำนวณ Bore/Stroke หาอุปกรณ์รุ่นใหม่ที่จับยึดร่วมกับระบบ นิวเมติกส์ลม เดิมได้ 100%
Q5: สั่งซื้อ กระบอกสูบ นิวเมติกส์ ผ่านช่องทางออนไลน์ มั่นใจเรื่องสเปกจับยึดได้อย่างไร? SCMA ทำงานด้วยระบบวิศวกรซัพพอร์ต ลูกค้าหมดกังวลเรื่องซื้อ กระบอกสูบ นิวเมติกส์ ผิดสเปก เราจะขอข้อมูลระยะพิตช์เกลียวปลายแกน รูปแบบการจับยึด (Mounting bracket) เพื่อยืนยันความถูกต้องก่อนเสนอราคา กระบอกลม ทุกครั้ง
