ปุ่มกด NO คืออุปกรณ์ที่คุณกำลังสงสัยถึงหลักการทำงานใช่หรือไม่? บทความนี้ทีมวิศวกร SCMA จะพาคุณไปทำความเข้าใจว่า no คือ อะไร ควบคู่กับความแตกต่างของ no nc อย่างละเอียด เราจะเจาะลึกตั้งแต่ สัญลักษณ์ no nc การอ่านวงจร ไปจนถึงตัวอย่างการใช้งานจริง เพื่อให้คุณนำไปประยุกต์ใช้กับตู้คอนโทรลได้อย่างปลอดภัย หากคุณต้องการคำปรึกษาในการออกแบบระบบอัตโนมัติ สามารถติดต่อทีมผู้เชี่ยวชาญผ่าน บริการของ SCMA ได้ทันที

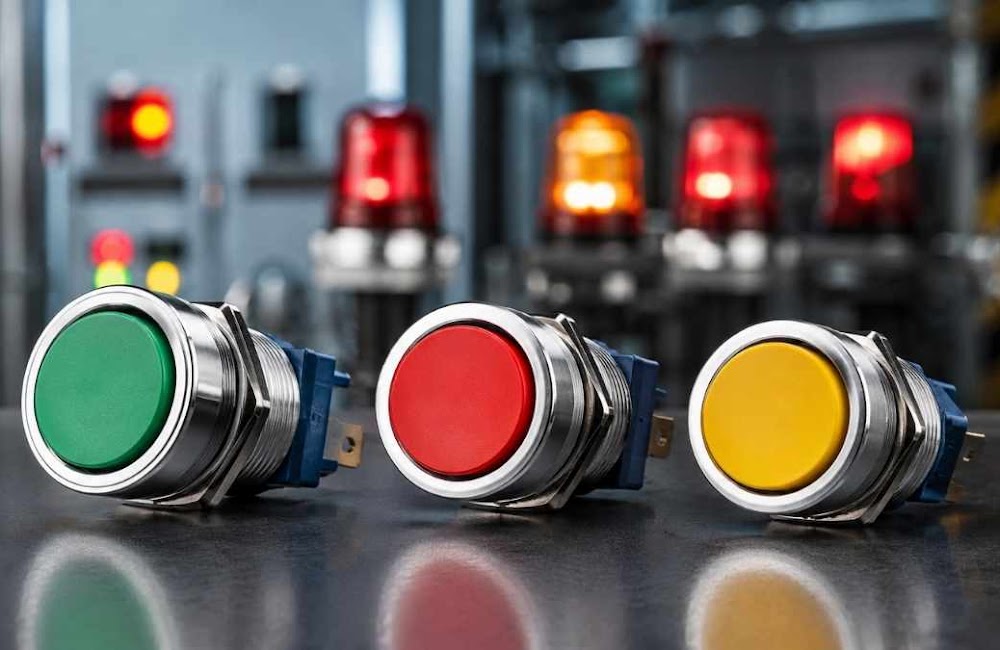

สวิตช์ NO และ NC หมายถึงอะไร? เข้าใจพื้นฐานใน 2 นาที
คำถามที่ว่า no คือ อะไร สามารถอธิบายได้ง่ายๆ ว่า ปุ่มกด NO (Normally Open) หมายถึงหน้าสัมผัสปกติเปิด ซึ่งกระแสไฟฟ้าจะไม่สามารถไหลผ่านได้จนกว่าจะมีการกดปุ่ม ในทางตรงข้าม nc ย่อมาจาก Normally Closed หรือหน้าสัมผัสปกติปิด ไฟฟ้าจะไหลผ่านได้ตลอดเวลาจนกว่าจะกดปุ่มเพื่อตัดวงจร ความแตกต่างของ no nc จึงอยู่ที่สถานะเริ่มต้นของการนำไฟฟ้า วิศวกรต้องเลือกใช้คุณสมบัตินี้ให้ตรงกับฟังก์ชันการทำงานของเครื่องจักรเพื่อความแม่นยำ
หลักการทำงานของหน้าสัมผัส NO และ NC เมื่อมีกระแสไฟฟ้า
เมื่อพิจารณาวงจรของ ปุ่มกด NO ในสภาวะปกติจะไม่มีกระแสไฟไหลผ่าน เมื่อเราออกแรงกด หน้าสัมผัสจะเลื่อนมาชนกันเพื่อให้กระแสไฟไหลไปสั่งงานอุปกรณ์อื่นๆ เช่น แมกเนติก หรือ รีเลย์ ให้เริ่มทำงาน ส่วนวงจรของปุ่มกด NC เมื่อกดปุ่ม หน้าสัมผัสที่เคยติดกันจะแยกออก ส่งผลให้กระแสไฟฟ้าถูกตัดขาดทันที รูปแบบนี้ใช้สำหรับการสั่งหยุดระบบ คุณสามารถทำความเข้าใจความแตกต่างของ no nc ได้ชัดเจนขึ้นผ่าน ข้อมูลเปรียบเทียบการทำงานของหน้าสัมผัสแบบต่างๆ เพื่อนำไปต่อวงจรได้อย่างถูกต้อง
รู้จักสัญลักษณ์ NO NC และ Common ในวงจรไฟฟ้า
การอ่านแบบไฟฟ้า (Wiring Diagram) จำเป็นต้องรู้ สัญลักษณ์ no nc เพื่อป้องกันการต่อสายผิดพลาด เรามาดูสัญลักษณ์พื้นฐานที่พบในวงจรคอนโทรลทั่วไปกันครับ
สัญลักษณ์มาตรฐานของหน้าสัมผัส NO
ในแบบแปลน สัญลักษณ์ no nc สำหรับหน้าสัมผัสปกติเปิด จะวาดเป็นเส้นตรงสองเส้นเว้นช่องว่างตรงกลาง มีเส้นขีดเฉียงอยู่ด้านบนเพื่อแสดงกลไกการกดปิดวงจร สัญลักษณ์นี้พบได้บ่อยในวงจรสั่งสตาร์ทเครื่องจักรหรือการกระตุ้น relay ให้ทำงาน
สัญลักษณ์มาตรฐานของหน้าสัมผัส NC
สำหรับหน้าสัมผัสปกติปิด สัญลักษณ์จะวาดเป็นเส้นตรงที่มีเส้นขีดพาดปิดช่องว่างไว้ทั้งหมด แสดงให้เห็นว่าไฟสามารถไหลผ่านได้ทันที สัญลักษณ์นี้มีความสำคัญอย่างยิ่ง นิยมใช้ในวงจรหยุดเครื่องจักรหรือระบบตรวจจับความผิดปกติของ limit switch ต่างๆ
ขั้ว Common (C) คืออะไร และใช้งานอย่างไร
นอกจาก no nc แล้ว เรายังพบขั้ว Common (C) ซึ่งทำหน้าที่เป็นจุดรับไฟเข้าหลัก (ขาเข้า) ไฟจะถูกจ่ายรอไว้ที่ขั้ว C เพื่อเตรียมแจกจ่ายไปยังฝั่ง NO หรือ NC ตามจังหวะการสับเปลี่ยนหน้าสัมผัสของสวิตช์ควบคุมชนิดอื่นๆ ภายในตู้คอนโทรล
ทำไมการเลือกใช้ NO และ NC ถึงสำคัญต่องานไฟฟ้าและความปลอดภัย
การเลือกใช้ no nc อย่างถูกต้องส่งผลโดยตรงต่อความปลอดภัยของผู้ปฏิบัติงาน ลองมาดูตัวอย่างการประยุกต์ใช้ no คือ การเริ่มต้น และ NC ในระบบป้องกันต่างๆ ดังนี้
- ความสำคัญของ NC ในปุ่มหยุดฉุกเฉิน (Emergency Stop): ปุ่มฉุกเฉินต้องใช้หน้าสัมผัส NC เสมอ เพื่อให้มั่นใจว่าเมื่อสายไฟขาด เครื่องจักรจะหยุดทำงานทันทีตามหลักความปลอดภัยสากล คุณสามารถอ่านข้อมูลการเลือก Emergency Stop สำหรับงานอุตสาหกรรม เพิ่มเติมได้
- บทบาทของ NO ในการป้องกันเครื่องจักรทำงานเอง: การใช้ ปุ่มกด NO ในการสตาร์ท ช่วยป้องกันไม่ให้เครื่องจักรทำงานทันทีเมื่อจ่ายไฟเข้าตู้คอนโทรล ผู้ใช้งานต้องตั้งใจกดปุ่มเท่านั้นระบบจึงจะเริ่มหมุน
- มาตรฐานความปลอดภัยที่เกี่ยวข้อง (Fail-Safe): การออกแบบวงจรที่ดีต้องยึดหลัก Fail-Safe เช่น การใช้หน้าสัมผัส NC ตรวจจับสถานะของ โอเวอร์โหลด เมื่อเกิดความร้อนสะสม วงจรจะตัดไฟทันทีเพื่อป้องกันมอเตอร์ไหม้
ปุ่มไหนควรใช้ NO และปุ่มไหนควรใช้ NC? ดูตัวอย่างการใช้งานจริง
เพื่อตอบคำถามว่า no nc ต่างกันอย่างไรในแง่การปฏิบัติงาน SCMA ขอพาไปดูตัวอย่างการเลือกใช้ ปุ่มกด NO และหน้าสัมผัส NC ในตู้คอนโทรลมาตรฐานกันครับ
ปุ่ม Start (สีเขียว): ทำไมต้องเป็น NO
ปุ่มสตาร์ทสีเขียวต้องใช้ ปุ่มกด NO เพราะเราต้องการให้วงจรเปิด (ไม่นำไฟฟ้า) ในสภาวะปกติ เมื่อผู้ใช้งานกดปุ่ม ไฟจะวิ่งผ่านหน้าสัมผัสไปกระตุ้น magnetic คอนแทคเตอร์ให้ดึงหน้าสัมผัสหลักเข้าหากัน มอเตอร์จึงเริ่มหมุนทำงานได้
ปุ่ม Stop (สีแดง): ทำไมต้องเป็น NC
ปุ่มสต็อปสีแดงจำเป็นต้องใช้หน้าสัมผัส NC เพราะกระแสไฟต้องไหลผ่านตลอดเวลาเพื่อรักษาการทำงานของวงจรควบคุม เมื่อกดปุ่ม หน้าสัมผัสจะแยกออก ไฟจะถูกตัดชั่วขณะ ทำให้ รีเลย์ คลายตัว เครื่องจักรจึงหยุดทำงานทันที
ตัวอย่างการใช้งานในตู้คอนโทรลและเครื่องจักร
ในระบบควบคุม PLC คืออะไร วิศวกรจะใช้สัญญาณจาก ปุ่มกด NO เป็น Input สั่งให้โปรแกรมเริ่มทำงาน ในขณะเดียวกันก็อาจรับสัญญาณ NC จาก pressure สวิตช์ เพื่อตัดการทำงานของปั๊มโดยอัตโนมัติเมื่อแรงดันน้ำในท่อสูงเกินพิกัด
ถ้าเลือกใช้สวิตช์ NO/NC ผิดประเภท จะเกิดอะไรขึ้น?
การสลับหน้าสัมผัส no nc โดยไม่ตั้งใจสามารถสร้างความเสียหายมหาศาลต่อระบบการผลิต ทีมวิศวกร SCMA สรุปผลกระทบที่อาจเกิดขึ้นได้ดังต่อไปนี้
- กรณีที่ 1: ใช้ NO แทน NC ในปุ่มหยุดฉุกเฉิน: หากสายไฟด้านในขาด ผู้ใช้งานจะไม่สามารถกดปุ่มเพื่อหยุดเครื่องจักรได้เลย นี่คือความเสี่ยงร้ายแรงที่อาจทำให้เกิดอุบัติเหตุถึงแก่ชีวิต
- กรณีที่ 2: ใช้ NC แทน NO ในปุ่มสตาร์ท: ทันทีที่จ่ายไฟเข้าตู้คอนโทรล เครื่องจักรจะสตาร์ททำงานเองโดยพลการ ทำให้พนักงานที่กำลังเตรียมชิ้นงานได้รับอันตรายจากกลไกที่ขยับกะทันหัน
- ความเสี่ยงต่ออุปกรณ์และผู้ใช้งาน: การต่อสายผิดทำให้การทำงานของโซลินอยด์ valve ทำงานกลับทาง กระบอกสูบลมอาจดีดออกแทนที่จะหดกลับ ทำให้ชิ้นงานเสียหายแตกหักคาเครื่องจักร
ปุ่มเดียวสามารถมีทั้ง NO และ NC ได้หรือไม่?
ในความเป็นจริง สวิตช์หนึ่งตัวไม่ได้จำกัดอยู่แค่ฟังก์ชันเดียว เราสามารถออกแบบวงจรให้ ปุ่มกด NO ทำงานร่วมกับ NC ในปุ่มเดียวกันได้เพื่อตอบโจทย์ความซับซ้อนของระบบ

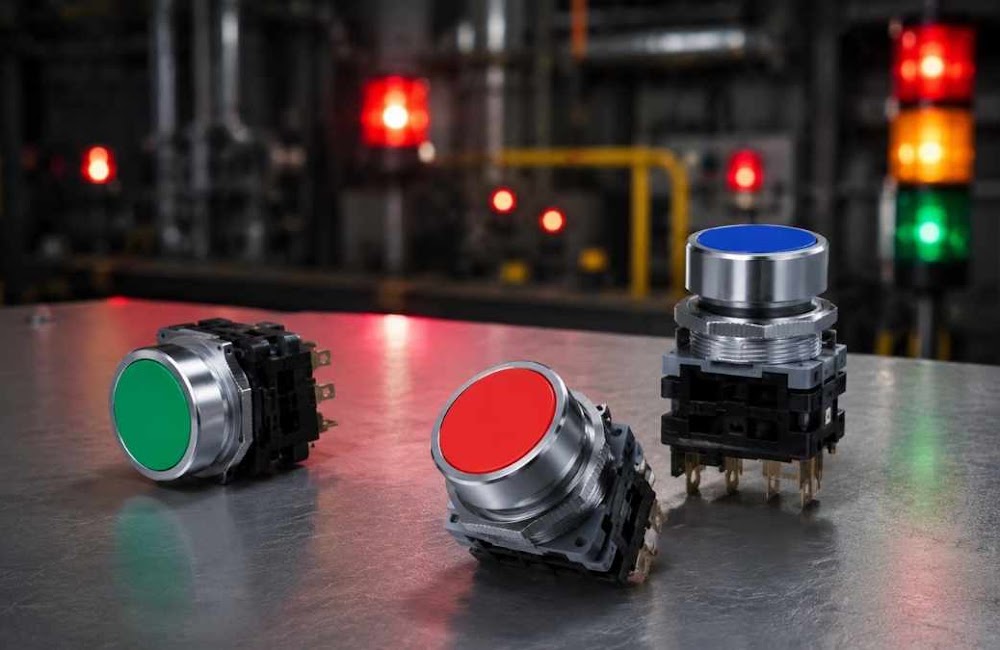

- รู้จักคอนแทคบล็อก (Contact Block): ด้านหลังของปุ่มกดจะมีชิ้นส่วนพลาสติกที่เรียกว่าคอนแทคบล็อก ทำหน้าที่เป็นตัวเก็บหน้าสัมผัส no nc ผู้ใช้งานสามารถเลือกประกอบชนิดของหน้าสัมผัสได้ตามต้องการ
- การเพิ่มหน้าสัมผัส 1NO + 1NC: เราสามารถซ้อนคอนแทคบล็อกเข้าไปได้ เมื่อผู้ใช้งานกดปุ่มเดียว หน้าสัมผัส NO จะไปสั่งไฟเตือนให้สว่าง ในขณะที่หน้าสัมผัส NC จะไปตัดการทำงานของมอเตอร์หลักพร้อมๆ กัน
- ประโยชน์ของการมีทั้งสองหน้าสัมผัสในปุ่มเดียว: ช่วยลดจำนวนปุ่มบนตู้คอนโทรล ทำให้ช่างควบคุมเครื่องจักรทำงานได้ง่ายขึ้น ประหยัดการเดินสายไฟ ลดความสับสนเวลาตรวจเช็คการทำงานของ Proximity Switch หรืออุปกรณ์เซนเซอร์ตัวอื่นๆ
วิธีตรวจสอบและเลือกซื้อปุ่มกด NO/NC ให้เหมาะกับงาน

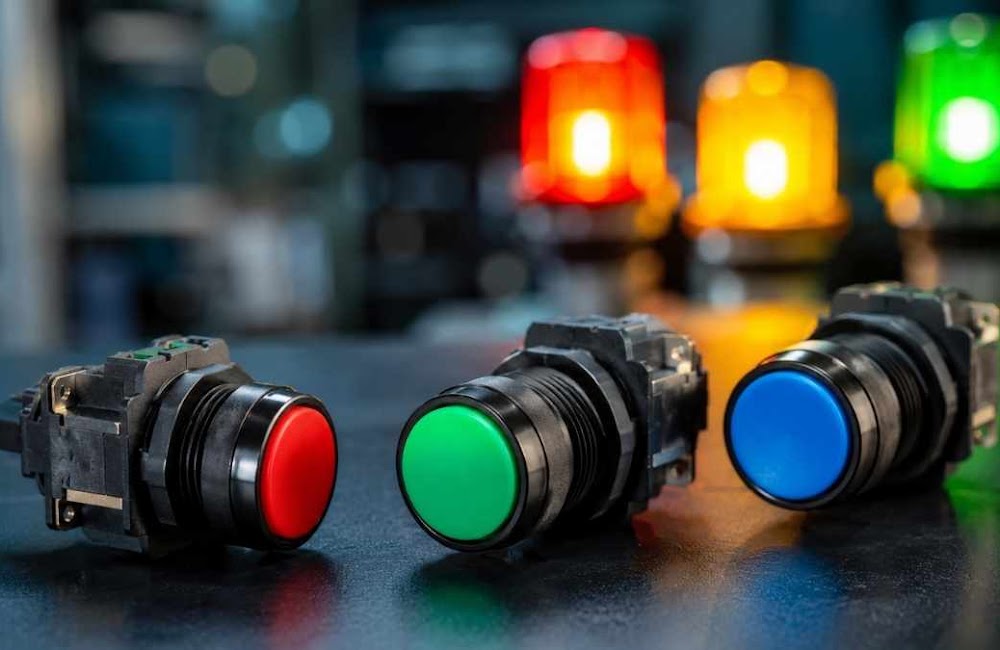

หากคุณต้องการจัดซื้ออุปกรณ์ชิ้นใหม่ คุณต้องดูรายละเอียดหน้าสัมผัส no nc อย่างรอบคอบ วิธีเบื้องต้นที่ง่ายที่สุดคือการสังเกตจากสีของคอนแทคบล็อก โดยทั่วไปผู้ผลิตระดับสากลจะใช้คอนแทคบล็อกสีเขียวแทน ปุ่มกด NO ส่วนสีแดงจะแทนหน้าสัมผัส NC นอกจากการดูสีแล้ว ควรอ่านสเปคที่พิมพ์บนตัวอุปกรณ์เสมอ เพื่อให้มั่นใจว่าหน้าคอนแทคสามารถรองรับกระแสไฟและแรงดัน (Voltage) ของตู้คอนโทรลได้อย่างปลอดภัย หากคุณไม่แน่ใจ การดูตารางเปรียบเทียบในแคตตาล็อกสินค้าจะช่วยลดความผิดพลาดในการจัดซื้อได้ดีที่สุด
สรุป
โดยสรุปแล้ว ปุ่มกด NO และ NC ถือเป็นพื้นฐานที่สำคัญที่สุดในระบบควบคุมไฟฟ้า การเข้าใจว่า no คือ อะไร ตลอดจนความแตกต่างของ no nc ช่วยให้คุณออกแบบวงจรได้อย่างปลอดภัย ไม่ว่าคุณจะใช้ควบคุม แมกเนติก หรือ รีเลย์ การเลือกใช้อย่างถูกต้องคือหัวใจของความเสถียรในสายการผลิต หากคุณกำลังมองหาพันธมิตรเพื่อขอคำปรึกษาด้านระบบอัตโนมัติ ทีมงาน บริษัท เอสซีเอ็มเอ จำกัด (SCMA) ยินดีให้คำแนะนำทางวิศวกรรมอย่างเต็มที่ครับ
