เซนเซอร์ตรวจกระแสมอเตอร์ คู่มือป้องกันเครื่องจักรเสียหาย

เคยเผชิญกับปัญหา Production Downtime ที่เกิดจากมอเตอร์ทำงานหนักเกินพิกัดจนสายการผลิตต้องหยุดชะงักกะทันหันหรือไม่? ปัญหานี้สามารถป้องกันได้อย่างมีประสิทธิภาพด้วยการติดตั้งเซนเซอร์ตรวจกระแสมอเตอร์มาตรฐานสูง ซึ่ง SCMA ในฐานะผู้ให้บริการโซลูชันด้านเครื่องมือวัดและระบบอัตโนมัติพร้อมให้คำปรึกษาแบบครบวงจร บทความนี้ทีมวิศวกรของเราจะสรุปข้อมูลสำคัญตั้งแต่หลักการทำงาน ประเภทอุปกรณ์ ไปจนถึงเทคนิคการเลือกซื้อเพื่อยกระดับความน่าเชื่อถือให้กับโรงงานของคุณ

เซนเซอร์ตรวจกระแสมอเตอร์ คืออะไร?

เซนเซอร์ตรวจกระแสมอเตอร์ (Current Sensor) เป็นอุปกรณ์สำคัญที่ทำหน้าที่ตรวจวัดปริมาณกระแสไฟฟ้าที่ไหลผ่านมอเตอร์ในระบบอุตสาหกรรม ข้อมูลที่วัดได้จากเซนเซอร์จะถูกส่งต่อไปยังระบบส่วนกลางเพื่อใช้ควบคุมและตรวจสอบการทำงานของเครื่องจักรอย่างใกล้ชิด ประโยชน์หลักของอุปกรณ์ชิ้นนี้คือการช่วยป้องกันไม่ให้มอเตอร์เกิดความเสียหายจากการทำงานหนักเกินไปจนเกิดภาวะ Overload ในระบบ

หลักการทำงานเซนเซอร์ตรวจกระแสมอเตอร์

เซนเซอร์ตรวจกระแสมอเตอร์ส่วนใหญ่ทำงานโดยอาศัยหลักการของหม้อแปลงกระแส (Current Transformer หรือ CT) เพื่อแปลงกระแสไฟฟ้ากระแสสลับขนาดสูงให้ต่ำลงจนอยู่ในระดับที่ปลอดภัย เมื่อสายไฟของมอเตอร์มีกระแสไฟฟ้าไหลผ่านจะเกิดสนามแม่เหล็กขึ้นรอบๆ ตัวนำไปเหนี่ยวนำแกนเหล็กด้านใน กระบวนการนี้จะสร้างกระแสไฟฟ้าในขดลวดทุติยภูมิตามอัตราส่วนที่กำหนดเพื่อส่งสัญญาณต่อไปยังตัวควบคุม

เซนเซอร์ตรวจกระแสมอเตอร์ มีกี่แบบ?

อุปกรณ์ตรวจวัดกระแสไฟฟ้าสำหรับมอเตอร์ในท้องตลาดแบ่งออกเป็นหลายประเภทตามลักษณะการใช้งานทางวิศวกรรม อุปกรณ์ที่จัดจำหน่ายโดย SCMA สามารถแบ่งออกเป็น 2 กลุ่มหลักตามรูปแบบการแปลงสัญญาณดังต่อไปนี้

1. หม้อแปลงวัดกระแส (Current Transformer - CT)

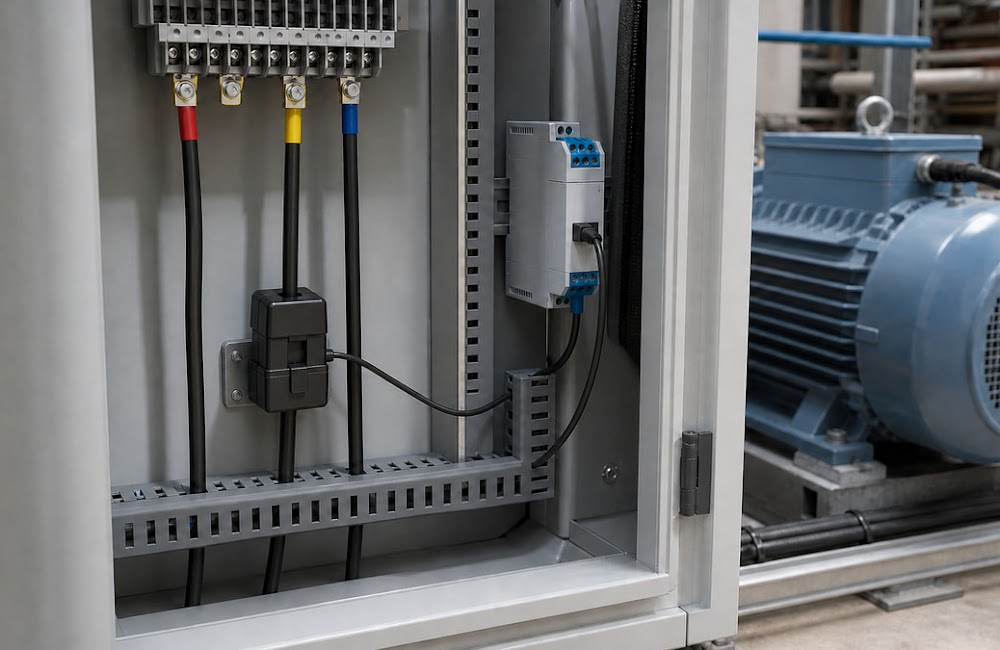

อุปกรณ์ประเภทนี้ทำหน้าที่ลดทอนกระแสไฟฟ้าของมอเตอร์ขนาดใหญ่ให้ต่ำลงตามอัตราส่วนมาตรฐานเพื่อให้มิเตอร์ทำงานได้อย่างปลอดภัย รูปแบบการติดตั้งมีทั้งแบบคล้องสาย (Solid-Core CT) สำหรับสอดสายไฟเส้นเมนผ่านช่องว่างโดยตรง นอกจากนี้ยังมีรูปแบบก้ามปู (Split-Core CT) ที่ช่างเทคนิคสามารถเปิดแกนเหล็กได้โดยไม่ต้องหยุดการทำงานของสายการผลิต

2. เครื่องแปลงกระแสไฟฟ้า (Current Transducer)

กลุ่มนี้เป็นเซนเซอร์ที่แปลงค่ากระแสไฟฟ้าแล้วส่งสัญญาณเอาต์พุตมาตรฐานเข้าสู่ระบบ PLC หรือตัวควบคุมของโรงงานโดยตรง มีทั้งแบบอนาล็อกที่แปลงค่าเป็นสัญญาณมาตรฐานทางไฟฟ้าทั่วไป เทคโนโลยีฮอลล์เอฟเฟกต์ (Hall Effect Sensor) เป็นอีกหนึ่งรูปแบบที่ใช้หลักการวัดสนามแม่เหล็กรอบตัวนำซึ่งสามารถรองรับได้ทั้งกระแสตรงและกระแสสลับ

วิธีดูแลรักษาเซนเซอร์ตรวจกระแสมอเตอร์

การบำรุงรักษาอุปกรณ์วัดทางไฟฟ้าอย่างถูกวิธีเป็นสิ่งจำเป็นสำหรับการบริหารจัดการโรงงานอุตสาหกรรม แนวทางปฏิบัติเหล่านี้จะช่วยป้องกันความคลาดเคลื่อนรวมถึงยืดอายุการทำงานของอุปกรณ์ให้นานขึ้น

การทำความสะอาดอย่างสม่ำเสมอ

ผู้ใช้งานควรใช้ผ้าแห้งเนื้อนุ่มเช็ดทำความสะอาดตัวเซนเซอร์ตรวจกระแสมอเตอร์เป็นประจำเพื่อป้องกันฝุ่นละอองสะสม การทำความสะอาดสายไฟบริเวณรอบข้างมีความสำคัญไม่แพ้การดูแลตัวเครื่องหลัก ข้อควรระวังสูงสุดคือต้องหลีกเลี่ยงการใช้สารเคมีรุนแรงหรือน้ำยาที่มีฤทธิ์กัดกร่อนทำความสะอาดอุปกรณ์โดยเด็ดขาด

การควบคุมสภาพแวดล้อมการติดตั้ง

พื้นที่สำหรับติดตั้งเซนเซอร์ควรมีอากาศถ่ายเทสะดวกปราศจากความร้อนรวมถึงความชื้นสะสมในระดับสูง การหลีกเลี่ยงจุดที่มีการสั่นสะเทือนรุนแรงจากเครื่องจักรเป็นสิ่งสำคัญที่วิศวกรต้องคำนึงถึง สภาพแวดล้อมที่เหมาะสมจะช่วยป้องกันไม่ให้ชิ้นส่วนอิเล็กทรอนิกส์ด้านในเกิดความเสียหายก่อนเวลาอันควร

การตรวจสอบระบบสายไฟและจุดเชื่อมต่อ

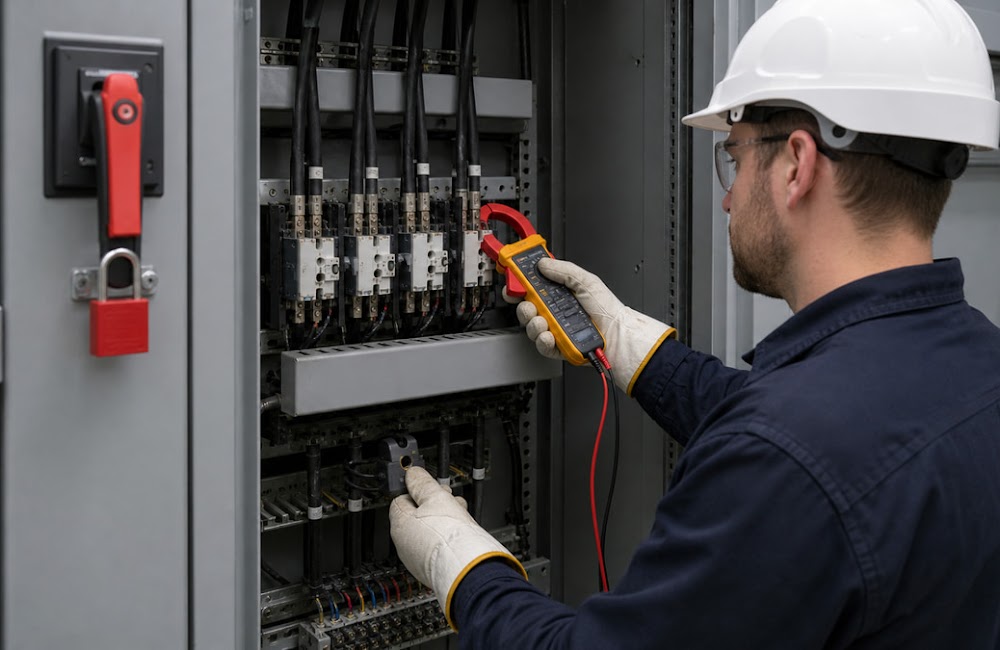

ทีมช่างซ่อมบำรุงต้องหมั่นตรวจเช็กขั้วต่อสายไฟรวมถึงสายสัญญาณอย่างสม่ำเสมอตามรอบระยะเวลาที่กำหนด การตรวจหาจุดที่หลวม ขาดชำรุด หรือฉนวนเสื่อมสภาพจะช่วยลดความเสี่ยงในการเกิดไฟฟ้าลัดวงจร การดูแลสายสัญญาณให้อยู่ในสภาพสมบูรณ์ช่วยรักษาความแม่นยำในการส่งข้อมูลกลับไปยังระบบควบคุม

การสอบเทียบอุปกรณ์ (Calibration)

โรงงานควรนำเซนเซอร์ตรวจกระแสมอเตอร์ไปทำการสอบเทียบกับเครื่องมือมาตรฐานระดับสากล การสอบเทียบตามรอบกำหนดอย่างน้อยปีละ 1 ครั้งจะช่วยยืนยันว่าค่าที่ระบบอ่านได้ยังคงมีความน่าเชื่อถือ

การใช้งานเซนเซอร์ตรวจกระแสมอเตอร์

การประยุกต์ใช้งานเซนเซอร์ตรวจกระแสไฟฟ้าถือเป็นหัวใจสำคัญในการตรวจสอบประสิทธิภาพการทำงานของเครื่องจักร ข้อมูลที่ได้รับจะช่วยให้ทีมงานสามารถบริหารจัดการการใช้พลังงานของมอเตอร์ได้อย่างสมบูรณ์แบบ

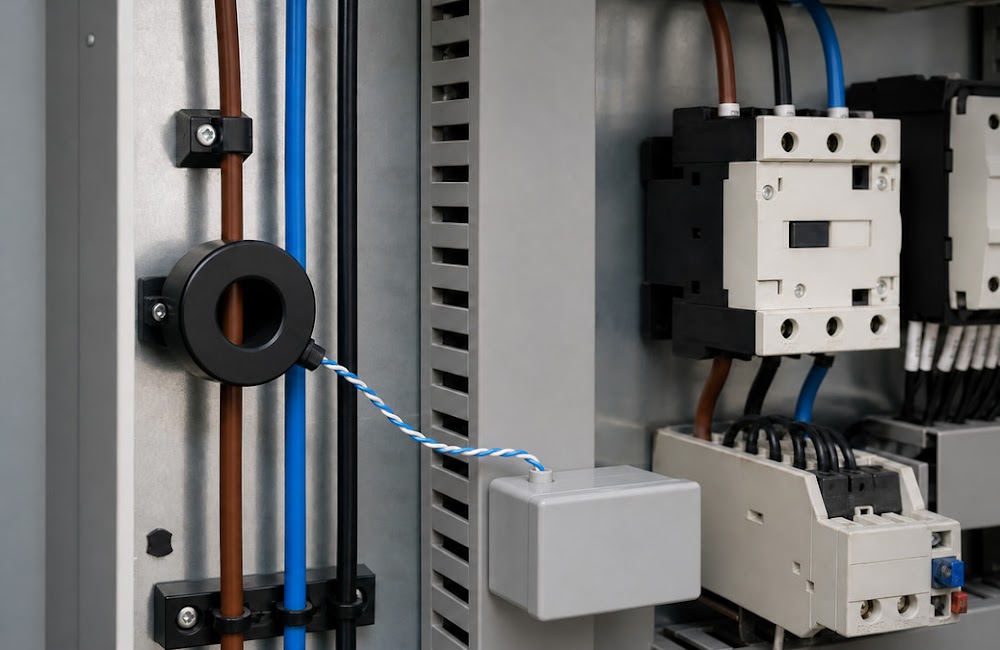

การใช้งานผ่านหม้อแปลงกระแส (CT)

ระบบอุตสาหกรรมส่วนใหญ่นิยมใช้หม้อแปลงกระแสไฟฟ้าร่วมกับมอเตอร์ขนาดใหญ่ที่มีกำลังการผลิตสูง การติดตั้งทำได้โดยการคล้องเซนเซอร์ผ่านสายไฟหลักเพื่อทำหน้าที่แปลงกระแสไฟฟ้าปริมาณมหาศาล ข้อมูลกระแสไฟที่ลดทอนลงมาจะอยู่ในระดับที่ปลอดภัยเพียงพอสำหรับส่งให้มิเตอร์นำไปประมวลผล

การใช้งานเซนเซอร์แม่เหล็ก (Hall Effect)

เทคโนโลยีฮอลล์เอฟเฟกต์ได้รับการออกแบบมาเพื่อตรวจจับความเปลี่ยนแปลงของสนามแม่เหล็กที่เกิดจากการไหลของกระแสไฟฟ้ารอบตัวนำ เซนเซอร์ชนิดนี้มีความยืดหยุ่นสูงเพราะรองรับการวัดค่าได้ทั้งระบบไฟฟ้ากระแสสลับ (AC) รวมไปถึงระบบไฟฟ้ากระแสตรง (DC) ผู้ที่สนใจสามารถศึกษาเพิ่มเติมเกี่ยวกับพื้นฐานเซนเซอร์ตรวจกระแสไฟฟ้าได้จากแหล่งข้อมูลทางวิศวกรรม

วิธีเลือกซื้อเซนเซอร์ตรวจกระแสมอเตอร์

การตัดสินใจเลือกซื้อเซนเซอร์ตรวจกระแสมอเตอร์ที่มีคุณภาพต้องอาศัยความเข้าใจในระบบไฟฟ้าของโรงงานอย่างถ่องแท้ ทีมวิศวกรผู้เชี่ยวชาญจาก SCMA ขอแนะนำ 4 ปัจจัยหลักที่ควรพิจารณาก่อนการสั่งซื้อดังต่อไปนี้

• ช่วงพิกัดกระแส (Current Range): วิศวกรต้องตรวจสอบปริมาณกระแสไฟฟ้าสูงสุดของมอเตอร์เพื่อเลือกพิกัดเซนเซอร์ให้รองรับได้เพียงพอ
• ประเภทสัญญาณเอาต์พุต: ควรพิจารณาเลือกรูปแบบสัญญาณมาตรฐานเช่น 4-20mA หรือ 0-10V ให้ตรงกับระบบ PLC ที่มีอยู่
• ขนาดพื้นที่ติดตั้ง: พื้นที่ว่างในตู้คอนโทรลมีผลต่อการเลือกขนาดอุปกรณ์ หากพื้นที่จำกัดควรใช้แบบก้ามปู (Split-Core CT) เพื่อความสะดวก
• การป้องกันสัญญาณรบกวน: สภาพแวดล้อมในอุตสาหกรรมเต็มไปด้วยคลื่นแม่เหล็กไฟฟ้า การเลือกอุปกรณ์ที่ทนทานต่อคลื่นรบกวนจะช่วยให้ค่าวัดมีความเสถียร

ข้อดีของเซนเซอร์ตรวจกระแสมอเตอร์

การติดตั้งเซนเซอร์ตรวจกระแสมอเตอร์มาตรฐานระดับสากลช่วยยกระดับความปลอดภัยให้กับสายการผลิตได้อย่างเป็นรูปธรรม อุปกรณ์เครื่องมือวัดชิ้นนี้พร้อมมอบประโยชน์เชิงวิศวกรรมหลากหลายประการให้กับองค์กร

• แจ้งเตือนความผิดปกติแม่นยำ: เซนเซอร์สามารถตรวจจับความผิดปกติของกระแสไฟได้อย่างรวดเร็ว ช่วยป้องกันความเสียหายจากภาวะ Overload
• เสริมความปลอดภัยสูงสุด: ระบบสามารถสั่งการตัดวงจรไฟฟ้าได้ทันทีเมื่อเกิดเหตุฉุกเฉิน ช่วยลดความเสี่ยงในการเกิดอุบัติเหตุภายในโรงงาน
• เพิ่มประสิทธิภาพการทำงาน: ทีมผู้ดูแลสามารถติดตามการใช้พลังงานได้แบบเรียลไทม์ ข้อมูลเหล่านี้มีประโยชน์ต่อการปรับแต่งการใช้พลังงาน
• อายุการใช้งานยาวนาน: อุปกรณ์คุณภาพสูงทำงานได้อย่างแม่นยำ กินพลังงานต่ำ ทนทานต่อความร้อน ช่วยลดต้นทุนการบำรุงรักษาในระยะยาว

การประยุกต์ใช้ในอุตสาหกรรม

เซนเซอร์ตรวจกระแสมอเตอร์ถูกนำไปประยุกต์ใช้งานอย่างกว้างขวางในโรงงานผลิตชิ้นส่วนยานยนต์รวมถึงอุตสาหกรรมอิเล็กทรอนิกส์ การติดตั้งเซนเซอร์ร่วมกับปั๊มน้ำขนาดใหญ่ พัดลมระบายอากาศ หรือระบบสายพานลำเลียงช่วยให้ทีมซ่อมบำรุงมอนิเตอร์สถานะเครื่องจักรได้แบบเรียลไทม์ การได้รับข้อมูลที่แม่นยำช่วยสนับสนุนการวางแผนงานซ่อมบำรุงเชิงป้องกันได้อย่างมีประสิทธิภาพ

สรุป

อุปกรณ์เซนเซอร์ตรวจกระแสมอเตอร์ทำหน้าที่เสมือนผู้เฝ้าระวังความผิดปกติของกระแสไฟฟ้าในเครื่องจักรตลอดเวลา การตัดสินใจเลือกใช้งานประเภทอุปกรณ์ให้เหมาะสมกับระบบไฟจะช่วยยืดอายุการใช้งานของมอเตอร์ได้อย่างมหาศาล หากโรงงานของคุณกำลังมองหาผู้เชี่ยวชาญเพื่อขอรับคำปรึกษาเชิงลึก SCMA พร้อมให้บริการโซลูชันด้านเครื่องมือวัดแบบครบวงจรโดยทีมวิศวกรมืออาชีพ

หากต้องการซื้อเซนเซอร์ตรวจกระแสมอเตอร์ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การลงทุนในระบบเซนเซอร์ตรวจกระแสมอเตอร์ที่ได้มาตรฐานคือการตัดสินใจที่คุ้มค่าสูงสุดสำหรับผู้ประกอบการ บริษัท เอสซีเอ็มเอ จำกัด นำเสนอเฉพาะเทคโนโลยีและผลิตภัณฑ์เครื่องมือวัดระดับโลกที่ผ่านการคัดสรรมาอย่างเข้มงวด เรามีบริการหลังการขาย งานสอบเทียบ และงานออกแบบโปรเจกต์ที่ตอบโจทย์การทำงานจริง ติดต่อเราวันนี้เพื่อยกระดับความน่าเชื่อถือในกระบวนการผลิตของคุณไปอีกขั้น

คำถามที่พบบ่อย

เซนเซอร์กระแสสลับ (AC) และกระแสตรง (DC) ต่างกันอย่างไร?

แบบ AC ทำงานโดยอาศัยหลักการหม้อแปลงกระแส (CT) ในการเหนี่ยวนำ ส่วนแบบ DC จำเป็นต้องใช้เทคโนโลยีฮอลล์เอฟเฟกต์เพื่อตรวจจับสนามแม่เหล็กแทน

การติดตั้งแบบ Split-Core มีข้อดีอย่างไร?

รูปแบบก้ามปูหรือ Split-Core ช่วยให้ช่างเทคนิคสามารถคล้องตัวเซนเซอร์เข้ากับสายไฟหลักได้ทันที ขั้นตอนนี้ไม่ต้องหยุดการทำงานของสายการผลิตแต่อย่างใด

อาการ Overload ของมอเตอร์สังเกตได้จากอะไร?

กระแสไฟฟ้าที่เซนเซอร์วัดได้จะมีค่าสูงเกินพิกัดเนมเพลท (Nameplate) ของมอเตอร์อย่างต่อเนื่อง สภาพนี้ก่อให้เกิดความร้อนสะสมจนขดลวดเสียหาย

ควรนำอุปกรณ์ไปสอบเทียบความแม่นยำบ่อยแค่ไหน?

ผู้เชี่ยวชาญแนะนำให้ทำการสอบเทียบเครื่องมือวัดทางไฟฟ้าทุกๆ 1 ปี หรือปฏิบัติตามรอบระยะเวลาที่ระบุไว้ในระบบมาตรฐานคุณภาพของโรงงาน

ตัวแปร 4-20mA ในสเปกสินค้าหมายถึงอะไร?

ตัวเลขนี้คือรูปแบบสัญญาณแอนะล็อกมาตรฐานที่เครื่องแปลงกระแสไฟฟ้าส่งออกไป สัญญาณนี้มีคุณสมบัติทนต่อคลื่นรบกวนได้ดีเมื่อต้องเดินสายสัญญาณระยะไกล
