ระบบนิวเมติกส์ในงานอุตสาหกรรม คือกลไกหลักที่คอยขับเคลื่อนเครื่องจักร ปัญหาซีลกระบอกสูบรั่วหรือวาล์วค้างทำให้เครื่องจักรทำงานผิดจังหวะ ของเสีย (Defect) หลุดกระบวนการคิวซีจนโรงงานสูญเสียรายได้ SCMA ขอเสนออะไหล่ นิวเมติกส์ คุณภาพสูง คุณสามารถสั่งซื้อชิ้นส่วน pneumatic รวมถึง ระบบ นิวเมติกส์ สเปกตรงรุ่นผ่านระบบออนไลน์ของเรา ทีมวิศวกรพร้อมช่วยรีวิวสเปกเชิงลึก ป้องกันปัญหาการซื้อผิดรุ่นไปรอประกอบหน้าเครื่องจักร
ความหมายของระบบนิวเมติกส์ และหลักการทำงานพื้นฐาน
วิศวกรซ่อมบำรุงต้องเข้าใจ ความหมายของระบบนิวเมติกส์ อย่างถูกต้องเพื่อวิเคราะห์ปัญหาให้ตรงจุด ระบบนิวเมติกส์ หมายถึง การนำอากาศที่ถูกอัดตัวมาใช้เป็นพลังงานกลขับเคลื่อนกลไกต่างๆ ภายในเครื่องจักร เครื่องปั๊มลมจะอัดอากาศให้มีความดันสูงส่งไปตามท่อเมนหลัก วาล์วควบคุมทำหน้าที่เปิดปิดช่องทางลมเพื่อส่งแรงไปดันกระบอกสูบให้ทำงานตามลำดับ อุปกรณ์ทุกชิ้นต้องทำงานสัมพันธ์กันเพื่อสร้างจังหวะการผลิตที่สมบูรณ์แบบ
pneumatic คือ อะไร ตอบคำถามยอดฮิตหน้างานซ่อมบำรุง
ช่างเทคนิคหน้าใหม่ตั้งคำถามเสมอว่า pneumatic คือ อะไร ระบบนี้คือการถ่ายทอดกำลังผ่านของไหลซึ่งก็คืออากาศ จุดเด่นหลักคือให้ความเร็วสูง มีความสะอาด ปลอดภัยจากความเสี่ยงเรื่องประกายไฟ หากมีคนถามว่า นิวเมติกส์คืออะไร อุปกรณ์ชุดนี้เปรียบเสมือนกล้ามเนื้อของเครื่องจักร ชิ้นส่วน นิวเมติก รับหน้าที่ผลัก ดึง ยกชิ้นงานในสายการผลิตอัตโนมัติ ตอบสนองคำสั่งทางไฟฟ้าได้อย่างรวดเร็ว
เจาะลึก ระบบนิวเมติกส์ คือ หัวใจของสายการผลิตสมัยใหม่
ปฏิเสธไม่ได้ว่า ระบบนิวเมติกส์ คือ โครงสร้างพื้นฐานที่โรงงานอุตสาหกรรมยุคนี้ขาดไม่ได้ การนำไปใช้งานครอบคลุมตั้งแต่งานประกอบชิ้นส่วนชิ้นเล็กๆ ไปจนถึงไลน์แพ็กเกจจิ้งขนาดใหญ่ การออกแบบ ระบบ นิวเมติกส์ ที่ดีต้องคำนึงถึงขนาดท่อลม ข้อต่อ ต้องสัมพันธ์กับปริมาณการใช้ลมรวมของโหลด วิศวกรต้องคำนวณอัตราการไหลให้เหมาะสม ป้องกันปัญหาแรงดันตกคอขวดระหว่างทางซึ่งจะทำให้กระบอกสูบไม่มีแรงผลักชิ้นงาน
องค์ประกอบสำคัญของ ระบบนิวแมติกส์ ที่ต้องรู้
การซ่อมแซมเครื่องจักรให้ตรงจุด ช่างต้องรู้โครงสร้างของ ระบบนิวแมติกส์ ตั้งแต่ต้นทางจนถึงปลายทาง

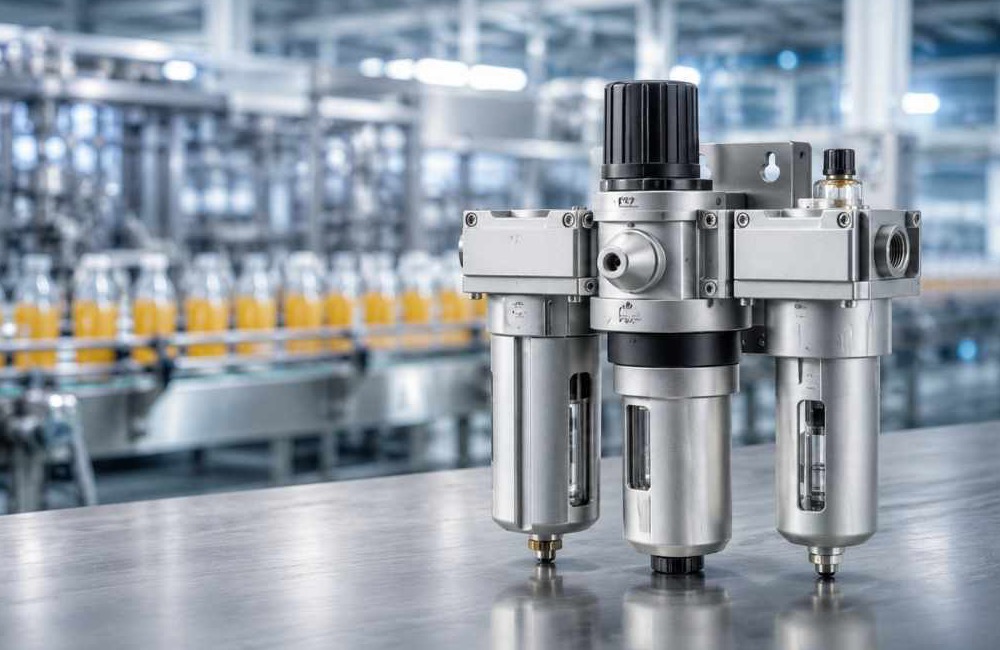

ชุดเตรียมลมอัด (FRL Unit) ด่านหน้าของระบบ
โครงสร้างเริ่มต้นที่ชุดเตรียมลมอัดซึ่งเป็นด่านแรกสำหรับดักจับละอองน้ำและฝุ่นผง อุปกรณ์ชุดนี้ทำหน้าที่ฟอกอากาศให้สะอาดเพื่อปกป้องอุปกรณ์ปลายทางจากปัญหาสนิม ซีลยางภายในวาล์วจะมีอายุการใช้งานยาวนานขึ้นเมื่อใช้ลมอัดที่ผ่านการกรองมาอย่างดี ช่างซ่อมบำรุงต้องหมั่นเดรนน้ำทิ้งเพื่อรักษาประสิทธิภาพของ ระบบนิวแมติกส์ ให้ทำงานได้อย่างสมบูรณ์

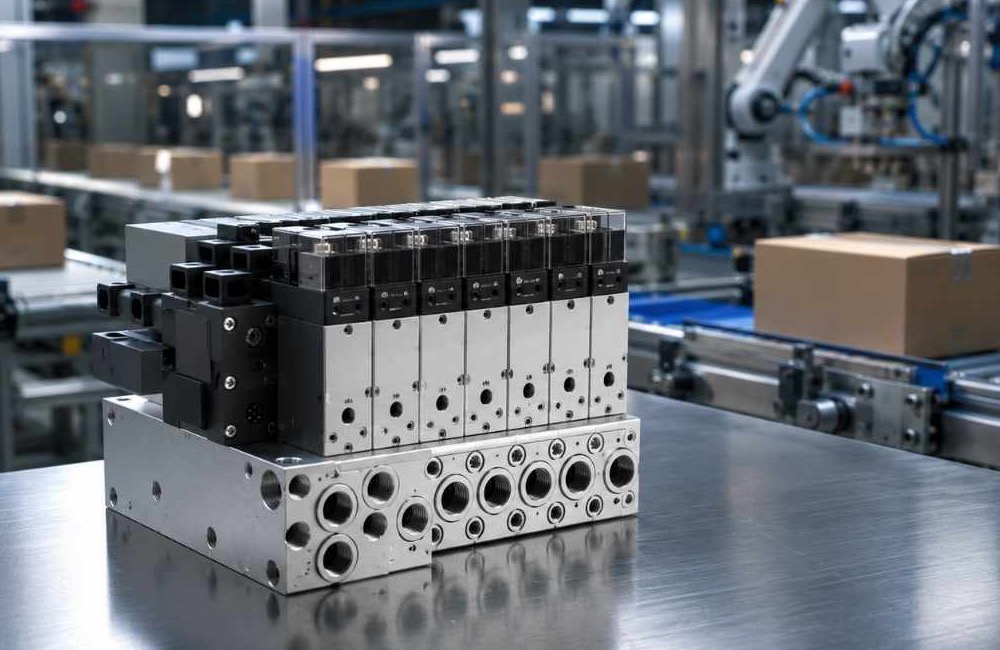

โซลินอยด์วาล์ว (Solenoid Valve) ตัวสลับทิศทางลม
ลมอัดที่ผ่านการกรองจะวิ่งมารอที่โซลินอยด์วาล์วเพื่อสลับทิศทางการไหลตามสเต็ปการทำงาน วาล์วตัวนี้รับสัญญาณไฟฟ้าจากตู้คอนโทรลเพื่อสั่งการอุปกรณ์ นิวเมติกส์ ตัวอื่นในวงจร การเลือกขนาดพอร์ตวาล์วต้องสัมพันธ์กับปริมาณลมที่เครื่องจักรต้องการใช้งานจริง วิศวกรต้องคำนวณอัตราการไหลให้แม่นยำเพื่อป้องกันปัญหาแรงดันตกใน ระบบ นิวเมติกส์

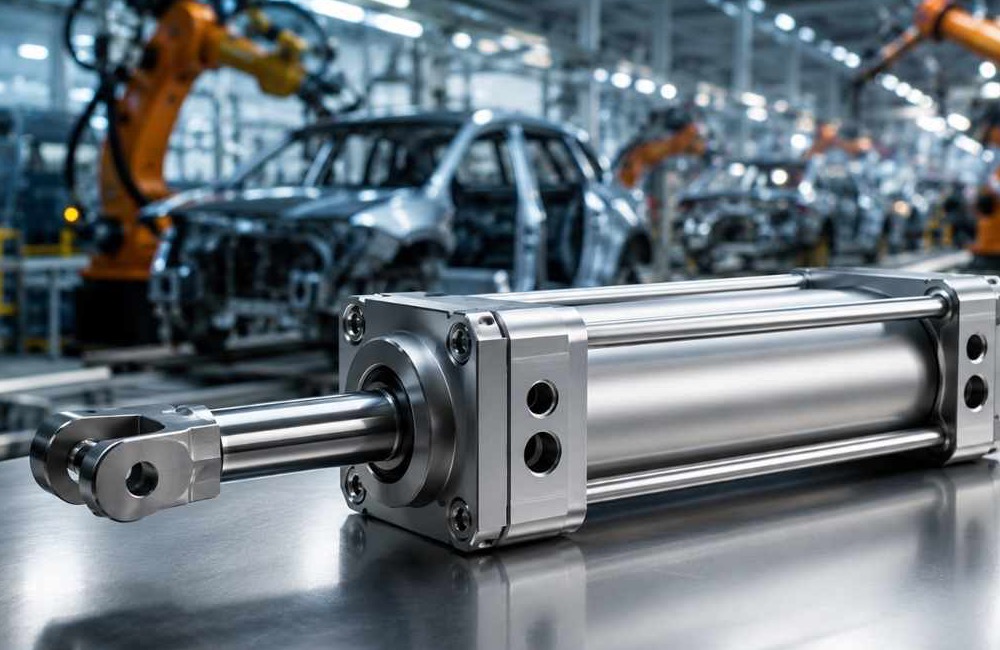

กระบอกสูบ (Pneumatic Cylinder) ตัวขับเคลื่อนหลัก
วงจรลมจะไปจบที่ตัวขับเคลื่อนปลายทางซึ่งก็คือ กระบอก นิวเมติก ที่รับแรงดันลมมาใช้งาน ชิ้นส่วนนี้ทำหน้าที่แปลงพลังงานลมเป็นการเคลื่อนที่เชิงกลเพื่อกระทำกับชิ้นงานโดยตรง การเลือกขนาดกระบอกสูบต้องดูน้ำหนักโหลดหน้างานเพื่อหาแรงผลักที่เหมาะสม อะไหล่ นิวเมติก ชิ้นนี้ต้องหมั่นตรวจสอบสภาพซีลคอเพื่อป้องกันปัญหาลมรั่วข้ามห้อง
ข้อต่อและสายลม (Pneumatic Fitting & Tube)
ชิ้นส่วนที่ขาดไม่ได้เลยสำหรับวงจร pneumatic คือสายลมโพลียูรีเทนและข้อต่อสวมเร็ว อุปกรณ์เหล่านี้ทำหน้าที่เป็นเส้นเลือดใหญ่คอยส่งผ่านแรงดันลมไปยังจุดต่างๆ ทั่วเครื่องจักร การตัดสายลมให้ตั้งฉากก่อนเสียบเข้าข้อต่อช่วยลดปัญหาเสียงลมรั่วฟี้ๆ ได้อย่างเด็ดขาด นี่คือคำตอบว่าองค์ประกอบย่อยของ ระบบนิวเมติกส์ คือ ปัจจัยสำคัญที่ช่วยเซฟพลังงานโรงงาน
ข้อได้เปรียบของ ระบบนิวเมติกส์ในงานอุตสาหกรรม เทียบกับไฮดรอลิก
วิศวกรผู้ออกแบบเครื่องจักรเลือกใช้ ระบบนิวเมติกส์ในงานอุตสาหกรรม เพราะมีจุดแข็งเหนือกว่าระบบใช้น้ำมันในหลายมิติ
- ระบบลมอัดออกแบบวงจรได้ง่าย ช่างซ่อมบำรุงไล่สายลมหาจุดเสียได้รวดเร็ว
- การบำรุงรักษาไม่ซับซ้อน อะไหล่มีน้ำหนักเบา ช่างถอดเปลี่ยนชิ้นส่วนหน้างานได้ทันที
- ชิ้นส่วนลมมีราคาถูกกว่าอุปกรณ์ระบบไฮดรอลิก ช่วยโรงงานประหยัดงบซ่อมบำรุง
- ความเร็วในการเคลื่อนที่สูงมาก ตอบสนองคำสั่งตู้ PLC ได้ในเสี้ยววินาที
- หมดปัญหาน้ำมันรั่วเลอะเทอะหน้างาน ตอบโจทย์มาตรฐานความสะอาดในโรงงานประกอบอาหารและยา (Food Grade) ได้อย่างสมบูรณ์แบบ
ปัญหา นิวเมติกส์ รั่วซึมและเทคนิคการเช็คจุดเสียหน้าเครื่องจักร
จุดรั่วซึมเล็กๆ ในอุปกรณ์ นิวเมติกส์ คือตัวการใหญ่ที่ทำให้ต้นทุนพลังงานโรงงานพุ่งสูง ช่างต้องมีทักษะในการประเมินหน้างาน
- เสียงลมรั่วฟี้ๆ ตามข้อต่อคือสาเหตุหลักที่ทำให้ปั๊มลมทำงานหนัก สิ้นเปลืองค่าไฟฟ้า
- สาเหตุการรั่วส่วนใหญ่เกิดจากปลายสายลมพับงอ การใช้คัตเตอร์ตัดสายลมไม่ได้ฉาก
- ช่างซ่อมบำรุงต้องตรวจสอบเขี้ยวล็อกภายในข้อต่อสวมเร็ว (Fitting) ตามจุดที่เครื่องจักรเคลื่อนไหวตลอดเวลา
- หากพบการสึกหรอจากการถอดเข้าออกบ่อยครั้ง ต้องสั่งชิ้นส่วนมาเปลี่ยนใหม่ทันที ห้ามใช้กาวทาแก้ปัญหา
- ทดสอบฉีดน้ำสบู่ตามเกลียวทองเหลือง หากมีฟองปุดขึ้นมาแสดงว่าพันเทปพันเกลียวบางเกินไป ต้องรื้อพันใหม่ให้แน่นหนา
มาตรฐานการดูแลรักษา pneumatic เชิงป้องกัน (PM)
ฝ่ายซ่อมบำรุงต้องมีแผนทำ Preventive Maintenance (PM) อุปกรณ์ pneumatic เพื่อยืดอายุการใช้งาน ลดปัญหาดาวน์ไทม์
- กำหนดรอบตรวจเช็ค pneumatic ช่างต้องเดรนน้ำออกจากถ้วยกรองลมเป็นประจำ
- การเดรนน้ำทิ้งช่วยป้องกันละอองน้ำหลุดไปทำลายสารหล่อลื่นภายในอุปกรณ์ปลายทาง
- หมั่นเปลี่ยนไส้กรองฝุ่นตามรอบอายุการใช้งาน ป้องกันไส้กรองตันจนเกิดปัญหาแรงดันตกระหว่างทาง
- ตรวจสอบการตั้งศูนย์ (Alignment) ของแกนกระบอกสูบให้ขนานกับแนวการเคลื่อนที่ของชิ้นงานอย่างเคร่งครัด
- การติดตั้งเยื้องศูนย์จะสร้างแรงงัดด้านข้าง ทำให้ซีลคอกระบอกพังเร็วกว่าอายุการใช้งานจริงหลายเท่าตัว
สรุป
ระบบนิวเมติกส์ในงานอุตสาหกรรม คือตัวแปรชี้วัดประสิทธิภาพของสายการผลิต การเข้าใจ ความหมายของระบบนิวเมติกส์ ช่วยให้ฝ่ายซ่อมบำรุงแก้ปัญหาเครื่องจักรได้ตรงจุด หากชิ้นส่วน ระบบ นิวเมติกส์ ของคุณเสื่อมสภาพตามกาลเวลา SCMA พร้อมให้บริการจัดหาอะไหล่ pneumatic สเปกตรงรุ่น บริการสั่งซื้อออนไลน์ของเราช่วยเทียบสเปก จัดส่งรวดเร็ว ให้คุณนำไปรันเครื่องจักรต่อได้ทันที
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
SCMA นำเสนอความสะดวกสบายสูงสุดให้ลูกค้าฝ่ายซ่อมบำรุง คุณเพียงถ่ายรูป Nameplate ชิ้นส่วนที่พัง ส่งเข้า Line OA ของ SCMA ได้ทันที ทีมวิศวกรซัพพอร์ตของเราพร้อมเทียบรุ่นแบรนด์ทดแทนคุณภาพสูงให้ตรงกับเครื่องจักรของคุณ เราตรวจสอบขนาดเกลียวพอร์ต เช็คแรงดันไฟให้ฟรี SCMA จัดส่งด่วน ช่างซ่อมบำรุงนำไปร้อยสายไฟขันน็อตใช้งานได้พอดีเป๊ะ จบปัญหาการสั่งของผิดสเปก
คำถามที่พบบ่อย (FAQ) เกี่ยวกับระบบนิวเมติกส์ในงานอุตสาหกรรม
Q1: นิวเมติกส์คืออะไร สามารถนำของเหลวมาใช้จ่ายเข้าวาล์วแทนลมอัดได้ไหม?
A: ไม่ได้เด็ดขาดครับ โครงสร้างวาล์วและกระบอกลมถูกออกแบบมาให้ใช้อากาศอัดเท่านั้น หากมีน้ำหรือของเหลวหลุดเข้าไป ซีลยางจะบวม เกิดสนิมกัดกร่อนชิ้นส่วนภายในจนพังเสียหาย
Q2: อาการกระบอก นิวเมติก เคลื่อนที่กระตุก ปรับ Speed Controller แล้วไม่หาย เกิดจากอะไร?
A: ให้ช่างปลดโหลดชิ้นงานออกก่อนแล้วลองสั่งงานตัวเปล่า หาก กระบอก นิวเมติก ยังกระตุก แสดงว่าจาระบีหล่อลื่นภายในแห้งสนิท หรือเกิดการเสียดสีรุนแรงระหว่างลูกสูบกับเสื้อกระบอก ต้องรื้อเปลี่ยนชุดซีลซ่อม (Seal Kit) ใหม่ครับ
Q3: pneumatic คือ ระบบใช้อากาศ ต้องใช้เครื่องทำลมแห้ง (Air Dryer) ควบคู่ด้วยเสมอไหม?
A: จำเป็นอย่างยิ่งครับ ปั๊มลมจะดูดความชื้นในอากาศเข้ามาอัดตัว ทำให้เกิดหยดน้ำจำนวนมากในท่อเมน การมี Air Dryer ช่วยสกัดน้ำออกไปก่อน จบปัญหาละอองน้ำทำลายเครื่องจักรปลายทาง
Q4: ควรตั้งแรงดันใช้งานของ ระบบนิวเมติกส์ หน้าเครื่องจักรไว้ที่เท่าไหร่?
A: วิศวกรต้องคำนวณจากน้ำหนักชิ้นงานที่ต้องยกหรือผลัก ปกติแล้วแรงดันใช้งานของ ระบบนิวเมติกส์ ในโรงงานจะตั้งไว้ที่ 4-6 บาร์ (Bar) การตั้งเผื่อไว้สูงเกินไปนอกจากจะเปลืองพลังงานแล้ว ยังทำให้ซีลเครื่องจักรสึกหรอเร็วขึ้นครับ
Q5: ซื้ออะไหล่ ระบบ นิวเมติกส์ ออนไลน์กับ SCMA ปรึกษาเรื่องการเดินสายลมได้ไหม?
A: ปรึกษาได้ฟรีครับ ทีม Technical Support ของ SCMA เป็นวิศวกรตัวจริง เราช่วยคุณอ่านสัญลักษณ์วงจร แนะนำการเดินท่อลม (Piping) ช่วยให้มั่นใจว่าซื้ออะไหล่ไปแล้วนำไปประกอบใช้งานได้จริง 100% ครับ
