เครื่องวัดความต้านทานขดลวด คืออะไร? เช็คลิสต์ก่อนเลือกซื้อ

ทำไมมอเตอร์หรือหม้อแปลงในโรงงานถึงเกิดความร้อนสูงผิดปกติหรือลัดวงจรบ่อยครั้ง? ปัญหาเหล่านี้แก้ไขได้ด้วยการใช้ เครื่องวัดความต้านทานขดลวด ซึ่งเป็นเครื่องมือวัดทางไฟฟ้าที่สำคัญในการวิเคราะห์สภาพอุปกรณ์ บริษัท SCMA ในฐานะผู้เชี่ยวชาญด้านโซลูชันระบบอัตโนมัติพร้อมให้บริการให้คำปรึกษาพร้อมจัดจำหน่ายเครื่องมืออุตสาหกรรมครบวงจร บทความนี้จะพาคุณไปทำความเข้าใจหลักการทำงาน ข้อดี พร้อมเช็คลิสต์วิธีเลือกซื้อเครื่องวัดความต้านทานทางไฟฟ้าให้เหมาะสมกับหน้างานจริง

เครื่องวัดความต้านทานขดลวด คืออะไร?

เครื่องวัดความต้านทานขดลวด (Micro-Ohm Meter หรือ Winding Resistance Meter) คือ อุปกรณ์สำหรับตรวจสอบและวัดค่าความต้านทานไฟฟ้าขนาดต่ำระดับมิลลิโอห์มไปจนถึงไมโครโอห์ม เครื่องมือชนิดนี้นิยมนำมาใช้วัดขดลวดหม้อแปลง มอเตอร์ หรือเครื่องกำเนิดไฟฟ้า เพื่อช่วยวิเคราะห์หาความผิดปกติซ่อนเร้น การตรวจพบการลัดวงจรหรือจุดเชื่อมต่อเสื่อมสภาพตั้งแต่เนิ่นๆ จะช่วยลดความเสียหายรุนแรงตามมาตรฐานการบำรุงรักษาของ SCMA

หลักการทำงานของเครื่องวัดความต้านทานขดลวด

การทำงานของเครื่องมือวัดประเภทนี้อาศัยการจ่ายกระแสตรงเข้าไปในขดลวด นำไปสู่การคำนวณหาค่าความต้านทานไฟฟ้าที่แม่นยำเพื่อประเมินความสมบูรณ์ของระบบ

การจ่ายกระแสทดสอบ (Test Current)

เครื่องจะทำการปล่อยกระแสไฟ DC ที่มีความเสถียรเข้าสู่ขดลวดของหม้อแปลงหรือมอเตอร์ที่ต้องการทดสอบ กระบวนการนี้ถูกออกแบบมาเพื่อลดผลกระทบจากค่าความเหนี่ยวนำ (Inductance) ที่เกิดขึ้น การลดสัญญาณรบกวนช่วยให้ได้ผลลัพธ์การประเมินที่ตรงกับความเป็นจริงมากที่สุด

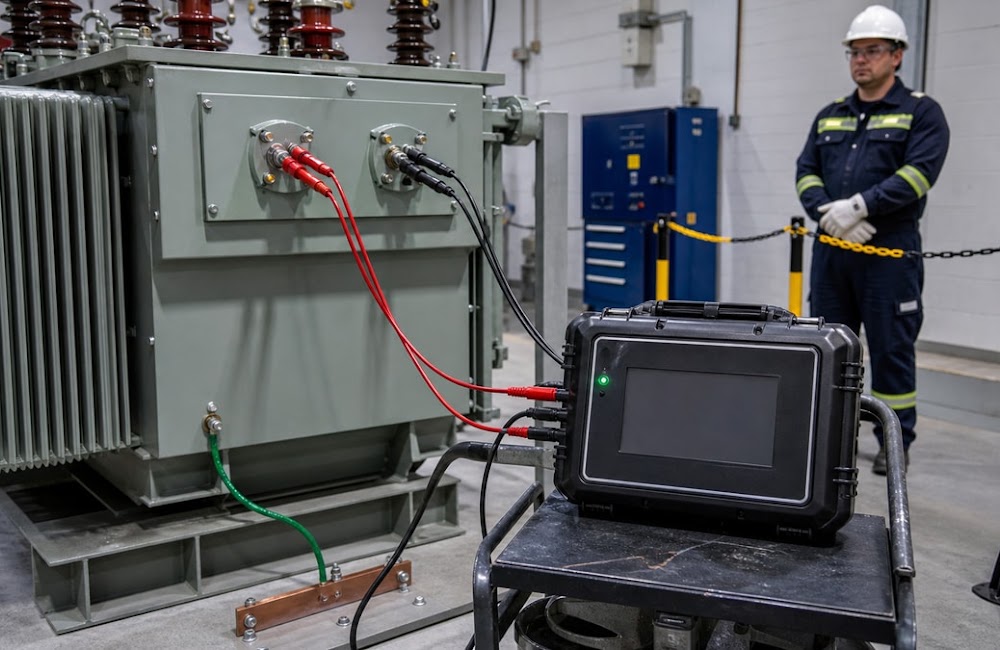

เทคนิคการวัดแบบ 4 สาย (4-Wire Kelvin Method)

ระบบนี้ใช้สายไฟ 4 เส้นในการเชื่อมต่อเพื่อตัดปัญหาเรื่องความต้านทานแฝงที่มาจากสายวัดโดยตรง วิธีการนี้เป็นมาตรฐานสำคัญที่ช่วยให้ผลลัพธ์มีความแม่นยำสูงถึงระดับไมโครโอห์ม ($\mu\Omega$) ผู้ใช้งานสามารถเชื่อมโยงหลักการนี้กับการใช้งาน เครื่องมือวัดทางไฟฟ้า ประเภทอื่นๆ ที่ต้องการความละเอียดสูงได้เช่นกัน

การคำนวณอัตโนมัติด้วยไมโครโปรเซสเซอร์

ตัวเครื่องจะทำการวัดแรงดันไฟฟ้าตกคร่อมแล้วนำข้อมูลทั้งหมดเข้าสู่ระบบประมวลผล ไมโครโปรเซสเซอร์ภายในจะคำนวณค่าความต้านทานตามกฎของโอห์ม ($R = \frac{V}{I}$) โดยอัตโนมัติ ผลลัพธ์ที่ได้จะถูกแสดงผลบนหน้าจอทันทีเพื่อลดข้อผิดพลาดจากการคำนวณด้วยมนุษย์

เครื่องวัดความต้านทานขดลวด มีกี่แบบ?

การเลือกใช้งานเครื่องมือวัดความต้านทานไฟฟ้าต้องอิงตามขนาดของอุปกรณ์และลักษณะพื้นที่ปฏิบัติงาน รูปแบบของเครื่องวัดในปัจจุบันสามารถแบ่งออกได้ตามลักษณะการใช้งานหลักดังนี้

แบบพกพา (Portable Type)

เครื่องวัดประเภทนี้ถูกออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบา เหมาะสำหรับการเคลื่อนย้ายไปตรวจสอบตามจุดต่างๆ ภายในโรงงาน บางรุ่นมาพร้อมแบตเตอรี่ในตัวทำให้สามารถใช้งานในพื้นที่ที่ไม่มีแหล่งจ่ายไฟสำรองได้อย่างสะดวก จากประสบการณ์ของทีมวิศวกร SCMA ขอแนะนำให้ใช้สำหรับงานซ่อมบำรุงหน้างานที่ต้องการความคล่องตัว

แบบตั้งโต๊ะ (Benchtop Type)

อุปกรณ์ลักษณะนี้เหมาะสำหรับใช้งานภายในห้องปฏิบัติการหรือสายการผลิตที่ต้องการความแม่นยำสูงมาก ตัวเครื่องมีฟังก์ชันการประมวลผลที่ซับซ้อน สามารถบันทึกข้อมูลพร้อมเชื่อมต่อกับระบบคอมพิวเตอร์เพื่อทำรายงานวิเคราะห์คุณภาพได้อย่างละเอียด ผู้ที่สนใจสามารถดูข้อมูล LCR Meters เพิ่มเติมเพื่อเปรียบเทียบการใช้งานในห้องแล็บ

แบบกำลังสูงสำหรับหม้อแปลงขนาดใหญ่ (High-Power Type)

เครื่องรุ่นนี้มีกำลังการจ่ายกระแสทดสอบที่สูงมาก ออกแบบมาเพื่อรับมือกับค่าความเหนี่ยวนำมหาศาลของหม้อแปลงไฟฟ้าแรงสูงในสถานีไฟฟ้าย่อย ระบบมีวงจรคายประจุพลังงานแม่เหล็กที่รวดเร็วเพื่อความปลอดภัยสูงสุดของผู้ปฏิบัติงานหลังทดสอบเสร็จสิ้น

การบำรุงรักษาเครื่องวัดความต้านทานขดลวด

เพื่อให้เครื่องมือวัดคงความแม่นยำและยืดอายุการใช้งานให้นานที่สุด ผู้ใช้งานควรปฏิบัติตามมาตรฐานการบำรุงรักษาอย่างเคร่งครัด ขั้นตอนเหล่านี้จะช่วยลดความคลาดเคลื่อนในการทำงาน

การทำความสะอาดขั้วต่อและสายวัด

ฝุ่นละอองหรือคราบออกไซด์บริเวณขั้วต่ออาจทำให้เกิดค่าความต้านทานแฝงจนผลการวัดคลาดเคลื่อน ผู้ใช้งานควรใช้ผ้าสะอาดเช็ดทำความสะอาดหน้าสัมผัสของสายวัดแบบ 4 สายอย่างสม่ำเสมอ การเก็บรักษาสายในกล่องที่มิดชิดจะช่วยป้องกันความเสียหายของฉนวนได้เป็นอย่างดี

การสอบเทียบมาตรฐาน (Calibration)

เครื่องมืออิเล็กทรอนิกส์ทุกชนิดมีการเสื่อมสภาพของวงจรภายในตามกาลเวลา การส่งเครื่องเข้าห้องปฏิบัติการเพื่อทำการสอบเทียบค่าเป็นประจำทุกปีจะช่วยยืนยันความแม่นยำระดับไมโครโอห์ม ทีมผู้เชี่ยวชาญของ SCMA พร้อมให้บริการสอบเทียบ เครื่องวัดความต้านทานทางไฟฟ้า ตามมาตรฐานสากล

การตรวจสอบระบบคายประจุ (Discharge System)

ระบบคายประจุมีความสำคัญอย่างยิ่งต่อความปลอดภัยของผู้ใช้งาน ป้องกันอันตรายจากพลังงานแม่เหล็กตกค้างในหม้อแปลง ก่อนใช้งานทุกครั้งควรทดสอบวงจรนี้ตามคู่มือเพื่อให้แน่ใจว่าทำงานปกติ หากพบความผิดปกติห้ามนำเครื่องไปใช้วัดอุปกรณ์ที่มีความเหนี่ยวนำสูงเด็ดขาด

การใช้งานเครื่องวัดความต้านทานขดลวด

การประยุกต์ใช้งานอุปกรณ์ประเภทนี้ครอบคลุมหลายภาคส่วนในอุตสาหกรรมการผลิตและการซ่อมบำรุง การวัดค่าที่แม่นยำช่วยป้องกันความเสียหายระดับโครงสร้างได้ดีเยี่ยม

การประเมินอุณหภูมิขณะทำงาน (Temperature Rise Test)

วิศวกรใช้เครื่องมือนี้วัดค่าความต้านทานก่อนและหลังการเดินเครื่องมอเตอร์ การนำค่าที่ต่างกันมาคำนวณจะช่วยประเมินอุณหภูมิที่เพิ่มขึ้นภายในขดลวดได้อย่างแม่นยำ ข้อมูลนี้เป็นตัวชี้วัดสำคัญว่าระบบระบายความร้อนทำงานได้อย่างมีประสิทธิภาพหรือไม่

การตรวจสอบความสมดุลของเฟส (Phase Balance Check)

ในมอเตอร์ 3 เฟส ค่าความต้านทานของแต่ละเฟสควรมีค่าใกล้เคียงกันที่สุด การใช้ เครื่องวัดความต้านทานขดลวด ตรวจสอบความสมดุลจะช่วยค้นหาความผิดปกติของขดลวดบางชุด การแก้ไขปัญหาเฟสไม่สมดุลจะช่วยลดการสั่นสะเทือนขณะเครื่องจักรทำงาน

การตรวจจับการลัดวงจรระหว่างรอบ (Turn-to-Turn Short)

ฉนวนหุ้มลวดทองแดงอาจเสื่อมสภาพจนเกิดการลัดวงจรข้ามขดลวดภายใน เครื่องมือที่ใช้เทคนิค 4 สายสามารถตรวจจับค่าความต้านทานที่ลดลงเพียงเล็กน้อยได้อย่างไว จากกรณีศึกษาของทีมซ่อมบำรุง SCMA การพบปัญหาตั้งแต่ระยะแรกช่วยให้ซ่อมแซมได้ทันท่วงทีก่อนที่มอเตอร์จะไหม้ทั้งลูก

การวิเคราะห์สภาพหน้าสัมผัสของ Tap Changer

ตัวเปลี่ยนแทปในหม้อแปลงไฟฟ้ามีหน้าสัมผัสที่ต้องรับกระแสสูงจนอาจเกิดรอยไหม้หรือการคลายตัว การวัดค่าบริเวณนี้ช่วยยืนยันความสมบูรณ์ของจุดเชื่อมต่อเชิงกลทางไฟฟ้า การหลีกเลี่ยงความต้านทานแฝงที่หน้าสัมผัสช่วยป้องกันปัญหาความร้อนสะสม

การควบคุมคุณภาพในสายการผลิตมอเตอร์

โรงงานผลิตอุปกรณ์ไฟฟ้าใช้เครื่องมือนี้เป็นขั้นตอนสุดท้าย (Final QC) ในการยืนยันสเปคสินค้า การตรวจสอบค่าความต้านทานของมอเตอร์ทุกตัวก่อนส่งมอบสร้างความมั่นใจให้แก่ลูกค้า SCMA มีระบบอัตโนมัติที่ช่วยลดเวลาในการตรวจสอบคุณภาพส่วนนี้ได้อย่างมีประสิทธิภาพ

การประเมินจุดเชื่อมต่อสายไฟ (Joint Resistance)

นอกจากขดลวดแล้ว เครื่องมือนี้ยังใช้วัดรอยต่อของสายไฟเมนขนาดใหญ่หรือบัสบาร์ (Busbar) ได้ การขันน็อตที่ไม่แน่นพอจะทำให้ค่าความต้านทานสูงขึ้น การตรวจสอบด้วยวิธีนี้ปลอดภัยพร้อมเห็นผลลัพธ์เป็นตัวเลขชัดเจนกว่าการใช้กล้องตรวจจับความร้อนเพียงอย่างเดียว

การบำรุงรักษาเครื่องกำเนิดไฟฟ้า (Generator Maintenance)

ขดลวดสเตเตอร์ในเครื่องกำเนิดไฟฟ้าต้องรองรับพลังงานมหาศาลตลอดเวลา การทำแผนซ่อมบำรุงเชิงป้องกันด้วยการบันทึกค่าความต้านทานรายปีช่วยประเมินอายุการใช้งานของฉนวน วิศวกรสามารถวางแผนหยุดเครื่องจักรล่วงหน้าได้โดยไม่กระทบต่อสายการผลิต

การวัดขดลวดของ Flow Meter แบบแม่เหล็กไฟฟ้า

อุปกรณ์วัดอัตราการไหลในโรงงานปิโตรเคมีต้องพึ่งพาความเสถียรของสนามแม่เหล็ก การนำเครื่องมือไปประยุกต์ใช้วัดขดลวดภายใน Flow Meter จะช่วยยืนยันความพร้อมในการทำงาน ผู้สนใจสามารถศึกษาข้อมูลอ้างอิงเกี่ยวกับการประเมินลักษณะนี้ได้จากบทความ How to Evaluate the Coil Resistance of Electromagnetic Flow Meters

ข้อดีของเครื่องวัดความต้านทานขดลวด

การเลือกลงทุนในเครื่องมือวัดที่ได้มาตรฐานส่งผลดีต่อภาพรวมของการบริหารจัดการโรงงานอย่างเห็นได้ชัด เทคโนโลยีสมัยใหม่มอบประโยชน์ที่เหนือกว่าการวัดด้วยมัลติมิเตอร์ทั่วไป

ความแม่นยำสูงระดับไมโครโอห์ม (High Precision)

การใช้เทคนิค 4-Wire Kelvin Method ขจัดความต้านทานของสายวัดออกไปจนหมดสิ้น ระบบนี้ทำให้ผู้ปฏิบัติงานได้ตัวเลขที่เชื่อถือได้สำหรับการตัดสินใจเชิงวิศวกรรม อุปกรณ์จาก SCMA ได้รับการออกแบบให้รองรับการวัดค่าที่มีความเหนี่ยวนำสูงอย่างหม้อแปลงได้อย่างแม่นยำ

ความปลอดภัยในการปฏิบัติงานสูงสุด

เครื่องมือรุ่นใหม่มาพร้อมระบบคายประจุ (Discharge Circuit) อัตโนมัติทันทีที่การวัดเสร็จสิ้น ฟังก์ชันนี้ช่วยปกป้องผู้ใช้งานจากอันตรายของพลังงานแม่เหล็กตกค้างที่รุนแรง การลดความเสี่ยงหน้างานถือเป็นหัวใจสำคัญของการทำงานด้านระบบไฟฟ้ากำลัง

วิเคราะห์ข้อผิดพลาดได้ลึกซึ้ง (Deep Fault Analysis)

นอกจากจะบอกค่าความต้านทานแล้ว ข้อมูลที่ได้ยังนำไปใช้ประเมินอุณหภูมิขณะทำงานหรือวิเคราะห์ความตึงของขดลวดได้ การมองเห็นข้อบกพร่องที่ซ่อนอยู่ เช่น จุดเชื่อมต่อหลวม ช่วยให้ทีมงานวางแผนซ่อมบำรุงได้อย่างตรงจุด

ใช้งานง่ายและตอบโจทย์การทำงานนอกสถานที่

ตัวเครื่องถูกพัฒนาให้มีน้ำหนักเบาพร้อมหน้าจอแสดงผลที่ชัดเจนในทุกสภาพแสง บางรุ่นสามารถใช้งานผ่านแบตเตอรี่ได้โดยตรง ความคล่องตัวนี้ทำให้ทีมวิศวกรสามารถยกเครื่องไปตรวจสอบมอเตอร์หน้างานได้ทันทีโดยไม่ต้องถอดชิ้นส่วนกลับมาที่เวิร์กชอป

วิธีเลือกซื้อเครื่องวัดความต้านทานขดลวด

การตัดสินใจลงทุนซื้อเครื่องมือวัดจำเป็นต้องพิจารณาสเปคให้สอดคล้องกับประเภทของอุปกรณ์ไฟฟ้าในโรงงาน เคล็ดลับจากหน้างานจริงคือการใช้เช็คลิสต์ต่อไปนี้เพื่อช่วยให้คุณเลือกซื้อได้อย่างคุ้มค่าและเกิดประสิทธิภาพสูงสุด

• ย่านการวัด (Measurement Range): ต้องครอบคลุมการอ่านค่าที่ละเอียดระดับไมโครโอห์ม ($\mu\Omega$) เพื่อรองรับขดลวดขนาดใหญ่
• กระแสทดสอบสูงสุด (Test Current): เลือกกระแสที่เหมาะสมกับพิกัดของหม้อแปลง เพื่อลดสัญญาณรบกวนทางแม่เหล็ก
• เทคโนโลยีการวัด: ตรวจสอบให้แน่ใจว่าระบบใช้เทคนิค 4 สาย (4-Terminal) เพื่อขจัดปัญหาความต้านทานแฝงจากสายวัด
• ระบบความปลอดภัย: เครื่องต้องมีวงจรคายประจุอัตโนมัติที่มีประสิทธิภาพสูง
• การบริการหลังการขาย: ควรเลือกซื้อผ่านตัวแทนจำหน่ายที่เชี่ยวชาญอย่าง SCMA เพื่อรับบริการสอบเทียบพร้อมคำปรึกษาที่ถูกต้อง

ข้อควรระวังในการทดสอบความต้านทานขดลวด

การทำงานกับเครื่องมือทดสอบทางไฟฟ้าที่เกี่ยวข้องกับความเหนี่ยวนำสูงต้องให้ความสำคัญกับขั้นตอนความปลอดภัยเป็นอันดับแรก ผู้ปฏิบัติงานควรตรวจสอบสภาพแวดล้อมและอุปกรณ์ให้พร้อมก่อนเริ่มงานทุกครั้ง

• ตัดแหล่งจ่ายไฟเสมอ: ยืนยันการตัดแยกวงจร (Isolation) ของหม้อแปลงหรือมอเตอร์ก่อนต่อสายวัด
• รอจนการคายประจุเสร็จสิ้น: ห้ามปลดสายวัดออกจนกว่าสัญญาณเตือนการคายประจุของ เครื่องวัดความต้านทานขดลวด จะดับลงอย่างสมบูรณ์
• ควบคุมอุณหภูมิแวดล้อม: บันทึกอุณหภูมิของขดลวดขณะวัดเสมอ เนื่องจากการเปลี่ยนแปลงอุณหภูมิมีผลโดยตรงต่อค่าความต้านทานที่อ่านได้
• รักษาความสะอาดหน้าสัมผัส: ใช้กระดาษทรายเบอร์ละเอียดทำความสะอาดจุดต่อขั้วสายบนอุปกรณ์ก่อนหนีบคล้องคลิปวัด

สรุป

ท้ายที่สุด เครื่องวัดความต้านทานขดลวด คือกุญแจสำคัญที่ช่วยให้ทีมวิศวกรสามารถวิเคราะห์เชิงลึกเพื่อป้องกันปัญหาการลัดวงจรในหม้อแปลงและมอเตอร์ได้อย่างมีประสิทธิภาพ การบำรุงรักษาและการเลือกใช้เครื่องมือที่ใช้เทคนิค 4 สายจะช่วยรักษากระบวนการผลิตให้ราบรื่น หากโรงงานของคุณกำลังมองหาเครื่องมือวัดคุณภาพสูงพร้อมต้องการยกระดับมาตรฐานการซ่อมบำรุง ทีมผู้เชี่ยวชาญจาก SCMA พร้อมให้บริการ ผลิตภัณฑ์ทั้งหมด และโซลูชันแบบบูรณาการเพื่อความสำเร็จในระยะยาว

หากต้องการซื้อ เครื่องวัดความต้านทานขดลวด สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การเลือกเครื่องมือวัดที่แม่นยำส่งผลโดยตรงต่อการลด Downtime ในสายการผลิต SCMA ยินดีต้อนรับวิศวกรและผู้ประกอบการทุกท่านที่ต้องการเครื่องมือทดสอบทางไฟฟ้าประสิทธิภาพสูง เราให้บริการครบวงจรตั้งแต่การให้คำปรึกษาด้านเทคนิคไปจนถึงการสอบเทียบ คุณสามารถเข้ามาดู บริการของเรา เพื่อเลือกโซลูชันที่ตอบโจทย์อุตสาหกรรมของคุณอย่างยั่งยืน

คำถามที่พบบ่อย

ทำไมต้องใช้วิธีการวัดแบบ 4 สาย (4-Wire)?

การวัดแบบ 4 สายช่วยตัดค่าความต้านทานแฝงที่อยู่ภายในสายไฟของเครื่องวัดออกไป ทำให้สามารถอ่านค่าความต้านทานระดับไมโครโอห์มของขดลวดได้ถูกต้องแม่นยำที่สุด

เครื่องมือชนิดนี้ใช้วัดความต้านทานของฉนวนได้หรือไม่?

เครื่องมือนี้ออกแบบมาเพื่อวัดความต้านทานกระแสตรงของตัวนำไฟฟ้า (ขดลวดทองแดง) เท่านั้น หากต้องการวัดความต้านทานของฉนวนหุ้มต้องใช้เครื่อง Insulation Tester แทน

การคายประจุ (Discharge) สำคัญอย่างไร?

ขดลวดหม้อแปลงจะกักเก็บพลังงานแม่เหล็กไว้ระหว่างการทดสอบ ระบบคายประจุจะช่วยถ่ายเทพลังงานนี้ทิ้งอย่างปลอดภัยเพื่อป้องกันอันตรายจากไฟฟ้าช็อตหลังถอดสาย

ควรตรวจสอบความต้านทานขดลวดบ่อยแค่ไหน?

วิศวกรแนะนำให้ทำการตรวจสอบระหว่างการติดตั้งอุปกรณ์ใหม่ พร้อมรวมไว้ในแผนบำรุงรักษาเชิงป้องกันประจำปีเพื่อดูแนวโน้มการเสื่อมสภาพอย่างต่อเนื่อง

SCMA มีบริการสอบเทียบเครื่องมือวัดประเภทนี้หรือไม่?

ทางเรามีบริการรับสอบเทียบเครื่องมือวัดทางไฟฟ้าทุกรูปแบบด้วยเครื่องมือมาตรฐานที่สามารถสอบกลับได้ ช่วยให้คุณมั่นใจในความแม่นยำของการปฏิบัติงานทุกครั้ง
