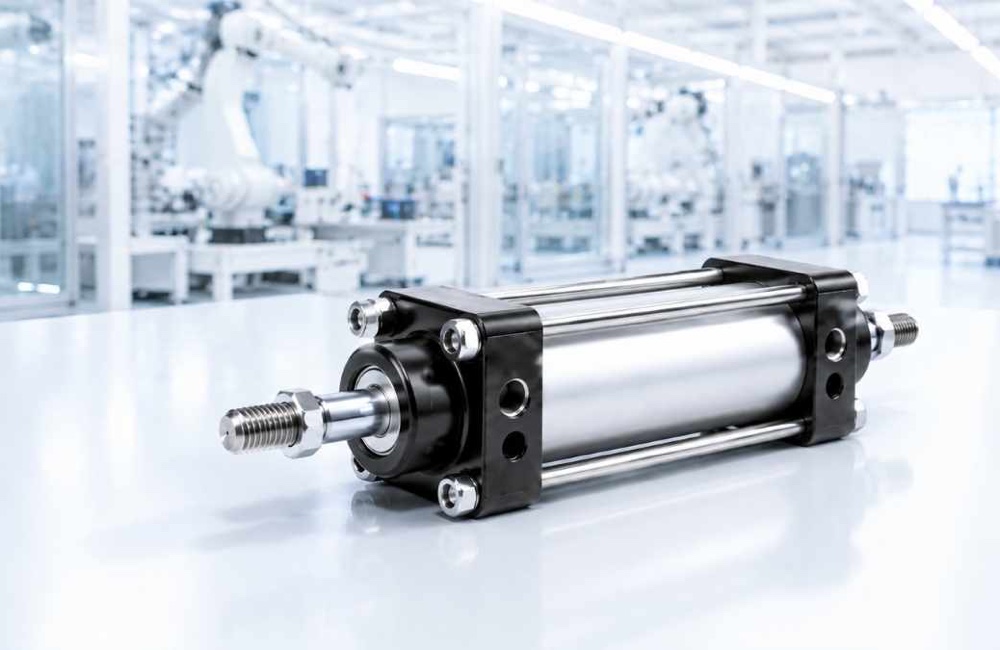

กระบอกลม 2 ทาง (Double Acting Cylinder) ช่วยแก้ปัญหาซีลยางภายในเสื่อมสภาพจนลมรั่วข้ามห้อง อาการเหล่านี้ทำให้แกนสูบไม่มีกำลังดันชิ้นงาน ไลน์ผลิตต้องหยุดชะงัก ช่างซ่อมบำรุงเปลี่ยนมาใช้กระบอกนิวเมติกคุณภาพสูงเพื่อจบปัญหานี้ double acting cylinders สั่งซื้อง่ายผ่านระบบออนไลน์ของ SCMA ทีมวิศวกรของเราช่วยรีวิวระยะติดตั้งให้พอดีเป๊ะ ป้องกันปัญหาซื้อ double acting cylinder ไปแล้วประกอบเข้าเครื่องจักรเดิมไม่ได้
cylinder คือ อะไร ทำไมโรงงานถึงนิยมใช้ กระบอกลม 2 ทาง

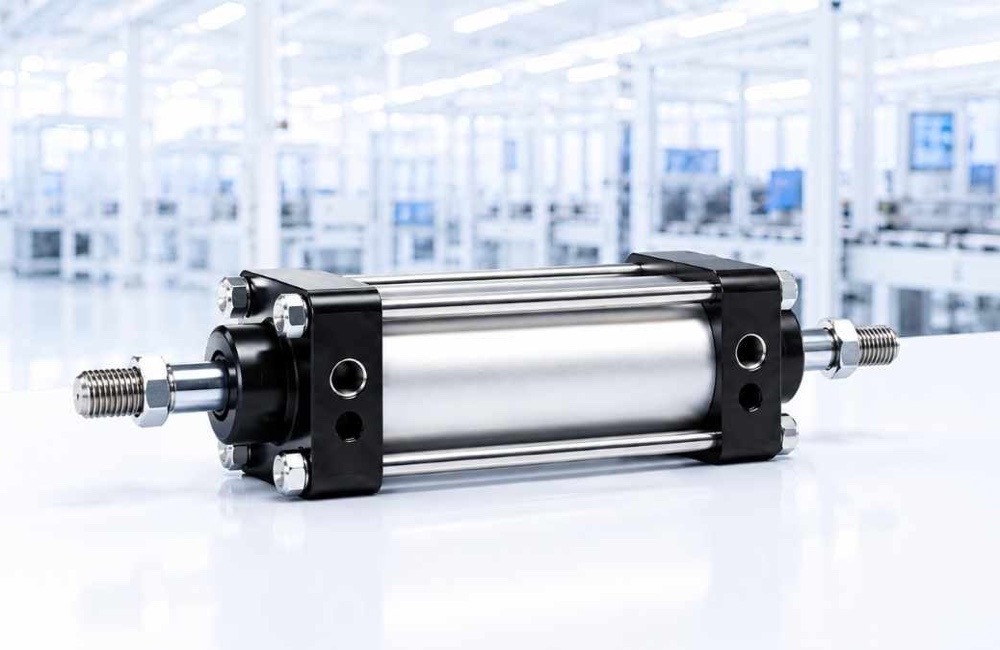

คำศัพท์วิศวกรรมพื้นฐาน cylinder คือ อุปกรณ์แอคทูเอเตอร์ (Actuator) ทำหน้าที่เปลี่ยนพลังงานลมอัดให้เป็นการเคลื่อนที่แนวตรง ช่างหน้างานเรียกกันติดปากว่ากระบอกลม รุ่น 2 ทางได้รับความนิยมสูงสุดในระบบ Automation ออกแบบให้ใช้ลมอัดผลักทั้งจังหวะเดินหน้าสลับกับถอยหลัง กลไกนี้ควบคุมความเร็วกับแรงกระทำได้แม่นยำกว่ารุ่นอื่น การออกแบบเครื่องจักรส่วนใหญ่จึงเลือกใช้ cylinder double acting เป็นตัวขับเคลื่อนหลัก
เจาะลึกหลักการทำงานของ double acting cylinder เชิงวิศวกรรม
กลไกภายใน double acting cylinder ทำงานโดยการจ่ายลมเข้าพอร์ตด้านท้าย (Cap End) ลมจะดันลูกสูบให้แกนยื่นออก พอต้องการให้ก้านหดกลับก็เปลี่ยนมาจ่ายลมเข้าพอร์ตด้านหน้า (Rod End) แทน กระบอกนิวเมติกประเภทนี้ไม่สามารถทำงานโดดๆ ได้ จำเป็นต้องทำงานร่วมกับโซลินอยด์วาล์วนิวเมติกส์แบบ 5/2 หรือ 5/3 ทาง อุปกรณ์วาล์วจะทำหน้าที่สลับทิศทางการไหลของลมในวงจร ส่งผลให้ double acting cylinders ยืดหดได้ตามจังหวะที่เซ็ตไว้
เปรียบเทียบ double acting cylinders กับ single-acting cylinder
วิศวกรออกแบบต้องเลือกใช้ กระบอกลม 2 ทาง ให้เหมาะสมกับโหลดหน้างาน ลองมาดูข้อแตกต่างระหว่างสองกลไกนี้ครับ
กลไกของ single-acting cylinder
รุ่น single-acting cylinder ใช้ลมดันออกทางเดียว จังหวะหดกลับอาศัยแรงสปริงภายในดึงลูกสูบกลับ ข้อจำกัดคือมีระยะสโตรกค่อนข้างสั้น แรงดันลมบางส่วนต้องสูญเสียไปกับการเอาชนะแรงต้านของสปริง กระบอกลมชนิดนี้จึงเหมาะกับงานกดทับชิ้นงานเบาๆ หรือการดันคัดแยกชิ้นงานบนสายพานเท่านั้น
ศักยภาพของ double acting cylinders

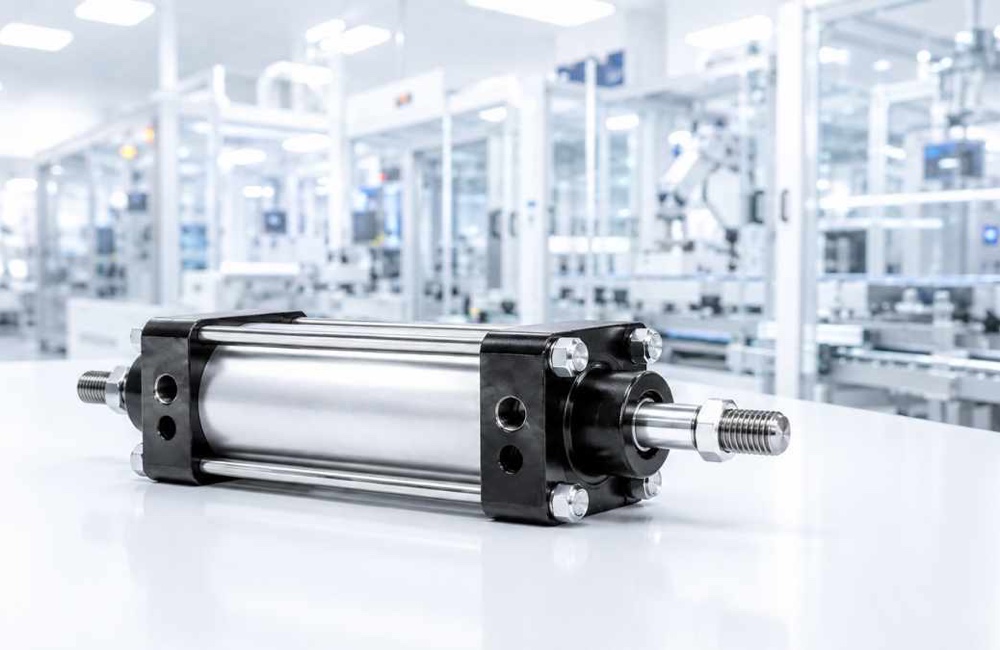

รุ่น double acting cylinders ไม่มีสปริงภายในเกะกะ สร้างแรงผลักได้เต็มประสิทธิภาพทั้งสองทิศทางตามหลักนิวเมติกส์ โรงงานสามารถสั่งผลิตระยะชัก (Stroke) ได้ยาวตามความต้องการ กระบอกนิวเมติกแบบนี้รองรับงานหนักได้ดีเยี่ยม ตอบโจทย์งานดัน ดึง ยก ล็อคชิ้นงานได้ครอบคลุมทั้งหมด
ความแตกต่างระหว่างระบบลมกับ double acting cylinder hydraulic
ข้อสงสัยคลาสสิกของฝ่ายจัดซื้อคือการแยกแยะระหว่าง กระบอกลม 2 ทาง กับระบบน้ำมันแรงดันสูง
กระบอกลมนิวเมติก (Pneumatic System)
กระบอกนิวเมติก ใช้อากาศเป็นตัวขับเคลื่อน ให้ความเร็วในการเคลื่อนที่สูง ระบบมีความสะอาด ไม่มีการปนเปื้อนของน้ำมันหยดเลอะเทอะ คุณสมบัตินี้ตรงสเปกอุตสาหกรรมอาหาร เครื่องดื่ม งานประกอบชิ้นส่วนอิเล็กทรอนิกส์ cylinder double acting เป็นตัวเลือกอันดับหนึ่งของไลน์ผลิตกลุ่มนี้
ระบบ double acting cylinder hydraulic
ระบบ double acting cylinder hydraulic ใช้น้ำมันไฮดรอลิกเป็นสารส่งถ่ายกำลัง สร้างแรงกดได้มหาศาลระดับหลายสิบตัน สเปกนี้เหมาะกับเครื่องปั๊มขึ้นรูปโลหะ หรืองานหนักที่ต้องการความเสถียรของแกนสูบสูงมาก ข้อเสียคือเคลื่อนที่ช้ากว่าระบบลม ดูแลรักษายากกว่า
ชิ้นส่วนภายใน กระบอกนิวเมติก ที่ช่างซ่อมบำรุงต้องระวัง
การบำรุงรักษา double acting cylinder อย่างถูกวิธีช่วยยืดอายุการใช้งานได้หลายปี ช่างเทคนิคต้องโฟกัสจุดเสี่ยงเหล่านี้
- จุดอ่อนที่สุดของระบบคือชุดซีลยาง (Seal Kit) ภายในตัวกระบอก
- ซีลลูกสูบ (Piston Seal) มีหน้าที่สำคัญในการกันลมข้ามห้อง ป้องกันอาการลูกสูบไม่มีแรง
- ซีลคอ (Rod Seal) ป้องกันลมรั่วออกสู่ภายนอก หากเสื่อมสภาพจะได้ยินเสียงลมฟี้หน้าเครื่องจักร
- ฝุ่นผงกับละอองน้ำในระบบลมจะขูดขีดแกนสูบจนเป็นรอยตามแนวยาว ทำให้ซีลคอขาดฉีกขาด ช่างต้องหมั่นเดรนน้ำออกจากชุดกรองลมดักน้ำ (FRL) สม่ำเสมอ
เทคนิคการตั้งค่า 2 cylinders ให้ทำงานพร้อมกัน (Synchronization)
โครงสร้างเครื่องจักรหลายตัวบังคับให้ใช้ 2 cylinders ช่วยกันยกโหลดหนัก เทคนิคการคุมจังหวะมีรายละเอียดดังนี้
- งานยกแผ่นเพลทขนาดใหญ่ต้องใช้ กระบอกนิวเมติก 2 ตัวทำงานคู่กันซ้ายขวา
- ปัญหาที่พบบ่อยคือแกนสูบยืดไม่พร้อมกัน ทำให้ชิ้นงานเอียง กลไกขัดตัวจนเครื่องจักรหยุดชะงัก
- วิศวกรต้องแก้ปัญหาเบื้องต้นโดยใช้โซลินอยด์วาล์วตัวเดียวจ่ายลมแยกไปยังกระบอกทั้งคู่
- ท่อลมที่แยกไปหา double acting cylinders ซ้ายขวาต้องตัดให้มีความยาวเท่ากันเป๊ะ
- ทางแก้ที่เด็ดขาดคือการออกแบบชุดกลไกไกด์รอด (Guide Rod) บังคับทิศทางให้แกนเคลื่อนที่ไปพร้อมกัน
วิธีเทียบสเปก cylinder double acting หรือ double effect cylinder ให้เป๊ะ
การสั่งซื้ออะไหล่ double effect cylinder ต้องระบุพารามิเตอร์ให้ครบถ้วนเพื่อป้องกันความผิดพลาด
- บางพื้นที่แถบยุโรปอาจเรียกอุปกรณ์นี้ว่า double effect cylinder แทนคำว่า double acting
- หลักการเทียบสเปก กระบอกลม ข้อแรกคือต้องรู้ขนาดความโตลูกสูบ (Bore Size) เพื่อประเมินแรงผลัก
- วัดระยะชัก (Stroke) ตอนแกนยืดสุดให้แม่นยำ เช็ครูปแบบการจับยึด (Mounting) เช่น ขายึดตัว L หน้าแปลน หรือหูสลักท้าย
- เทคนิคลดข้อผิดพลาดคือการส่งรูป Nameplate ชัดๆ ให้วิศวกร SCMA ดูผ่าน Line OA จบงานเทียบสเปกได้ใน 10 นาที
สรุป
กระบอกลม 2 ทาง เป็นหัวใจสำคัญของระบบ Automation ขับเคลื่อนด้วยหลักการ cylinder คือ การเปลี่ยนลมอัดเป็นพลังงานกล รุ่น double acting cylinders ใช้งานได้ยืดหยุ่นกว่า single-acting cylinder อย่างชัดเจน SCMA พร้อมให้บริการเทียบสเปก กระบอกนิวเมติก ผ่านระบบออนไลน์ 100% จบปัญหาซื้ออะไหล่ผิดไซส์ได้อย่างเด็ดขาด
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
เรามอบความสะดวกสบายสูงสุดให้วิศวกรจัดซื้อ คุณสามารถสั่ง กระบอกลม 2 ทาง สเปกเทียบเท่าแบรนด์ชั้นนำได้โดยไม่ต้องเสียเวลารอช่างจากข้างนอกเข้าหน้างาน เพียงถ่ายรูป Nameplate ของ double acting cylinder ตัวเดิมส่งเข้า Line OA ทีมวิศวกรซัพพอร์ตของ SCMA จะช่วยเทียบสเปกให้ทันที บริการออนไลน์ของเราคลุมไปถึงการตรวจสอบขนาดเกลียวปลายแกน กระบอกลม ให้ถูกต้องตรงกับของเดิม จัดส่งด่วนถึงหน้าโรงงาน นำไปร้อยน็อตใส่เครื่องจักรเดิมได้พอดี 100% หมดกังวลเรื่องการดัดแปลงหน้างาน
คำถามที่พบบ่อย (FAQ)
Q1: ต้องการปรับความเร็วในการยืดหดของ กระบอกลม 2 ทาง ต้องทำอย่างไร?
A: ต้องติดตั้งอุปกรณ์ Speed Controller (Flow Control Valve) ที่พอร์ตลมเข้า-ออก เพื่อหรี่อัตราการไหลของลมอุดหลอดไอเสีย วิธีนี้ช่วยให้ก้านของ double acting cylinders เคลื่อนที่ได้นุ่มนวลขึ้น
Q2: นำ single-acting cylinder มาดัดแปลงใช้งานแทนรุ่น 2 ทางได้ไหม?
A: ไม่สามารถทำได้ โครงสร้างทางวิศวกรรมของ single-acting cylinder ออกแบบมาต่างกัน ทิศทางการออกแรงทำงานคนละรูปแบบ หากฝืนเอาไปใช้แทน cylinder double acting อาจทำให้เครื่องจักรเสียหายรุนแรง
Q3: SCMA ไม่มีทีมเข้าหน้างาน หากซื้อไปแล้วติดปัญหาการติดตั้งจะทำอย่างไร?
A: เราชดเชยการเข้าหน้างานด้วยทีมวิศวกร Support ออนไลน์เต็มรูปแบบ พร้อมให้คำปรึกษา แนะนำการต่อสายลมของ กระบอกนิวเมติก เราสามารถวางวงจรผ่าน Video Call แก้ปัญหาได้รวดเร็วกว่าการรอคิวช่างเซอร์วิส
Q4: ต้องการเทียบสเปคข้ามแบรนด์ SCMA รับดูแลหรือไม่?
A: ยินดีให้บริการ ส่งรูปถ่าย Nameplate ของ double effect cylinder ให้ชัดเจน ระบุระยะ Stroke ขนาด Bore ทางทีมงานจะค้นหาสินค้าสเปกเทียบเท่าพร้อมส่งให้พิจารณาภายในระยะเวลาอันสั้น
Q5: หากต้องการแรงกดทับชิ้นงานสูงมากเป็นพิเศษ ควรเลือกใช้อุปกรณ์ประเภทใด?
A: หากแรงกดที่ต้องการเกินขีดจำกัดของแรงดันลมโรงงานทั่วไป (ประมาณ 7-10 Bar) ขอแนะนำให้พิจารณาระบบ double acting cylinder hydraulic จะให้ความเสถียร รองรับโหลดหนักได้ดีกว่า กระบอกลม แบบปกติ
