ฮีตเตอร์แบบแท่ง คืออุปกรณ์ที่คุณกำลังพิจารณาเพื่อนำไปเพิ่มประสิทธิภาพในการให้ความร้อนกับแม่พิมพ์อุตสาหกรรมอยู่ใช่หรือไม่? บทความนี้ทีมวิศวกร SCMA จะพาคุณไปเจาะลึกทุกเรื่องของ ฮีตเตอร์แท่ง และอุปกรณ์ตระกูล Cartridge Heater ตั้งแต่หลักการทำงาน โครงสร้างพื้นฐาน ไปจนถึงคู่มือการพิจารณาสเปคก่อนสั่งซื้อ เพื่อช่วยให้คุณลดปัญหาอุปกรณ์เสื่อมสภาพก่อนเวลาอันควร หากคุณต้องการคำปรึกษาเชิงวิศวกรรมในการจัดการระบบความร้อน สามารถสอบถามได้ที่ บริการของเรา (SCMA) โดยตรงครับ
ฮีตเตอร์แบบแท่ง (Cartridge Heater) คืออะไร? ทำงานอย่างไร?
หากคุณตั้งคำถามว่า ฮีตเตอร์คืออะไร ในบริบทของงานขึ้นรูปพลาสติก โซลูชันที่ตอบโจทย์ที่สุดคือ ฮีตเตอร์แบบแท่ง อุปกรณ์นี้มีหลักการทำงานโดยการปล่อยกระแสไฟฟ้าให้ไหลผ่านลวดความต้านทาน (Resistance Wire) ที่พันอยู่บริเวณแกนกลาง จากนั้นจะแผ่ความร้อนผ่านผงฉนวนแมกนีเซียมออกไซด์ออกสู่ปลอกโลหะภายนอก สำหรับคำถามที่ว่า Cartridge คือ อะไร ในทางอุตสาหกรรมมันหมายถึงรูปทรงกระบอกที่ถูกออกแบบมาเพื่อสอดฝังเข้าไปในบล็อกเหล็กโดยตรง ซึ่ง Cartridge Heaters จะถูกแบ่งเป็นรุ่น High-density ที่ให้กำลังวัตต์สูงในพื้นที่จำกัด และรุ่น Low-density ที่เหมาะสำหรับงานอุณหภูมิทั่วไป

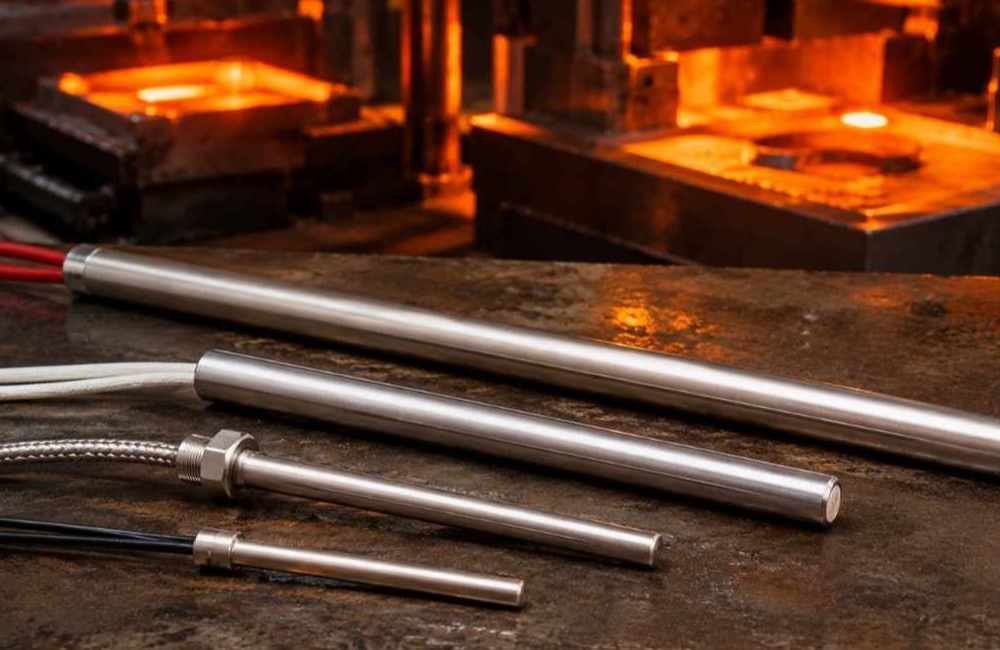

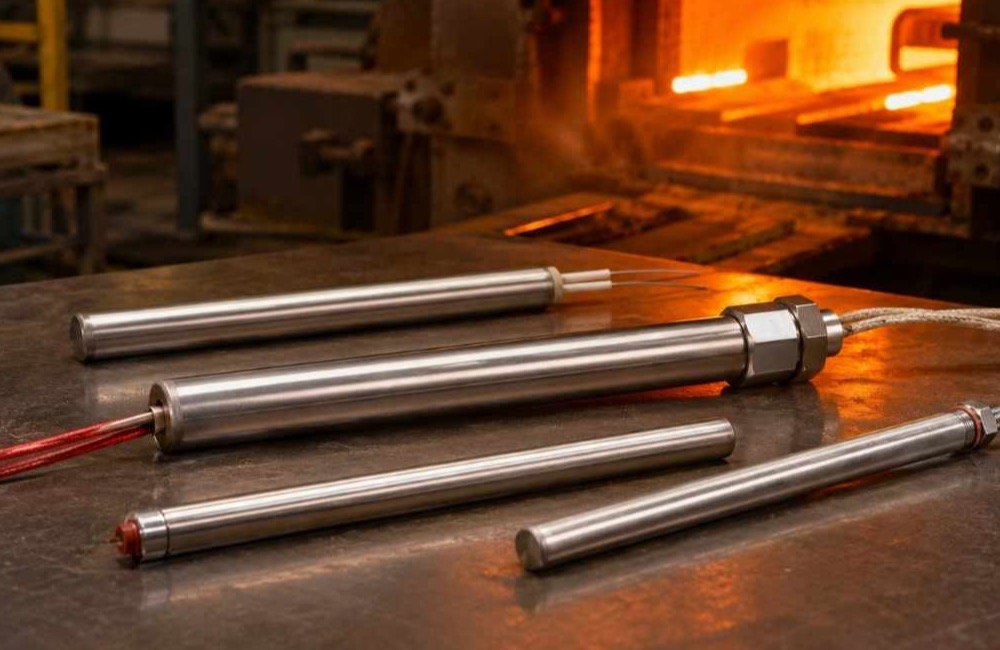

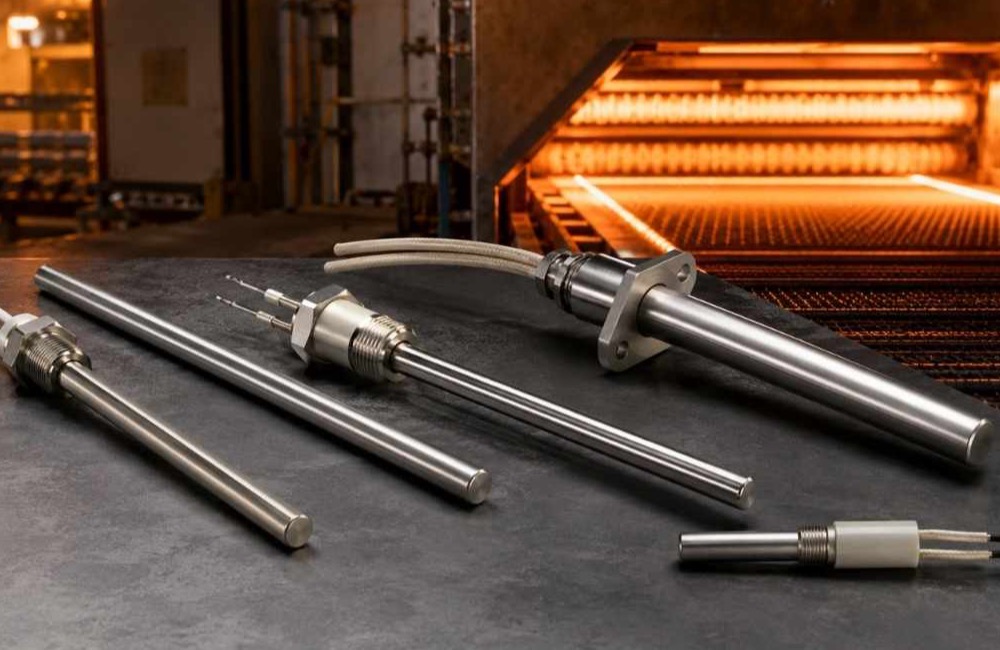

ประเภทของฮีตเตอร์แบบแท่งที่นิยมใช้ในอุตสาหกรรม
การเลือกใช้งาน ฮีตเตอร์แบบแท่ง ให้เกิดความคุ้มค่า ต้องพิจารณาจากสเปคไฟฟ้าและสภาพแวดล้อมหน้างาน ทีมผู้เชี่ยวชาญขอแยกประเภทของ ฮีตเตอร์แท่ง ที่พบได้บ่อยในโรงงานอุตสาหกรรมดังนี้ครับ
ฮีตเตอร์แท่งสำหรับแรงดันไฟ 220V
นี่คือสเปคมาตรฐานที่ถูกใช้งานอย่างแพร่หลายในโรงงานทั่วไป รองรับระบบไฟฟ้าแบบ 1 เฟส การใช้งานฮีตเตอร์รุ่นนี้ออกแบบมาให้สอดคล้องกับระบบคอนโทรลพื้นฐาน ช่วยให้การติดตั้งรวมถึงการบำรุงรักษาระบบทำได้สะดวกรวดเร็ว
ฮีตเตอร์แท่งสำหรับแรงดันไฟ 380V
สำหรับเครื่องจักรขนาดใหญ่ที่ต้องการกำลังวัตต์ในการให้ความร้อนสูง การเลือกใช้สเปค 380V (ระบบไฟ 3 เฟส) ถือเป็นทางออกที่ดีที่สุด การออกแบบวงจรลักษณะนี้ช่วยกระจายโหลดกระแสไฟฟ้าได้อย่างสมดุล ป้องกันปัญหาสายไฟร้อนจัดเมื่อเดินเครื่องต่อเนื่อง
วัสดุตัวเรือน: สแตนเลส SUS304 และอื่นๆ
วัสดุปลอกภายนอกของ Cartridge Heater ส่งผลต่อความทนทานอย่างมาก สแตนเลส SUS304 เป็นเกรดมาตรฐานที่ป้องกันการเกิดสนิมได้ดี แต่หากคุณต้องใช้งานในสภาวะที่มีอุณหภูมิสูงจัดหรือมีสารเคมี วิศวกรจะแนะนำให้เปลี่ยนไปใช้ท่ออินโคลอย (Incoloy) ที่มีคุณสมบัติทนความร้อนได้สูงกว่า
การใช้งานพิเศษ เช่น ฮีตเตอร์แท่งแก้ว หรือสำหรับต้มน้ำ
หลายคนอาจสงสัยว่า Heater คือ อุปกรณ์ต้มของเหลวด้วยหรือไม่ คำตอบคือสามารถทำได้ หากผู้ผลิตออกแบบด้วยวัสดุเฉพาะทาง เช่น การใช้แท่งแก้วควอตซ์สำหรับอ่างชุบสารเคมีกรดด่าง ซึ่งฟังก์ชันเหล่านี้จะแตกต่างจากรุ่นปลอกสแตนเลสที่ใช้ฝังในแม่พิมพ์เหล็กทั่วไป
วิธีเลือกฮีตเตอร์แบบแท่งให้เหมาะสมกับการใช้งานที่สุด
การสั่งซื้อ ฮีตเตอร์แบบแท่ง ที่มีสเปคแม่นยำจะช่วยยืดอายุการใช้งานและประหยัดต้นทุนพลังงาน นี่คือ 4 ปัจจัยสำคัญจากวิศวกรเพื่อช่วยคุณคัดเลือก Cartridge Heater ที่มีประสิทธิภาพที่สุดครับ
- การคำนวณกำลังวัตต์ (Watt) ที่ต้องการ: ต้องคำนวณปริมาตรชิ้นงานเทียบกับระยะเวลาที่ต้องการทำอุณหภูมิ เพื่อกำหนดกำลังไฟของ ฮีตเตอร์แท่ง ให้สมดุล หากวัตต์สูงเกินไปจะทำให้เกิดความร้อนสะสมจนขดลวดละลายขาดได้ง่าย
- การเลือกขนาดเส้นผ่านศูนย์กลาง (Diameter) และความยาว: ต้องวัดขนาดรูเดิมของแม่พิมพ์ให้ละเอียด หากสั่งทำใหญ่เกินไปจะสอดไม่เข้า หรือหากเล็กเกินไปจะมีช่องว่างอากาศมาก ทำให้ระบายความร้อนไม่ได้
- การเลือกประเภทขั้วสายไฟให้เหมาะกับพื้นที่ติดตั้ง: ผู้ใช้งานต้องพิจารณาลักษณะการเดินสายไฟออก เพื่อหลบเลี่ยงการกระแทกหรือการเคลื่อนที่ของกลไกเครื่องจักร ป้องกันปัญหาสายไฟขาดในระหว่างกระบวนการทำงาน
- ปัจจัยด้านอุณหภูมิการใช้งานสูงสุด: ควรแจ้งอุณหภูมิเป้าหมายหน้างานให้ผู้ผลิตทราบ เพื่อให้ทีมออกแบบสามารถเลือกวัสดุลวดความต้านทานและฉนวนทนความร้อนได้อย่างถูกต้องปลอดภัย
ข้อควรรู้ในการติดตั้งฮีตเตอร์แบบแท่งเพื่อยืดอายุการใช้งาน
การติดตั้งที่ไม่ถูกวิธีคือสาเหตุหลักที่ทำให้อุปกรณ์ทำความร้อนเสียหาย การปฏิบัติตามหลักวิศวกรรมจะช่วยให้ ฮีตเตอร์แบบแท่ง ทำงานได้อย่างเต็มศักยภาพ
- ความสำคัญของขนาดรูแม่พิมพ์ที่พอดี: รูสอดควรมีขนาดเส้นผ่านศูนย์กลางใหญ่กว่าตัว ฮีตเตอร์แท่ง เพียง 0.1-0.2 มิลลิเมตร เพื่อลดช่องว่างอากาศที่จะกลายเป็นฉนวนกั้นความร้อนระหว่างตัวท่อกับแม่พิมพ์เหล็ก
- เทคนิคการติดตั้งเพื่อการถ่ายเทความร้อนที่ดีที่สุด: การใช้จาระบีทนความร้อน (Anti-seize compound) ทาบางๆ ที่ผิว Cartridge Heaters ก่อนสอดเข้าแม่พิมพ์ จะช่วยไล่อากาศและทำให้ดึงตัวฮีตเตอร์ออกได้ง่ายเมื่อถึงเวลาซ่อมบำรุง
- ข้อควรระวัง: ปัญหาที่พบบ่อยและวิธีป้องกัน: ต้องระวังไม่ให้คราบน้ำมันหรือของเหลวไหลซึมเข้าบริเวณขั้วสายไฟ ควรปล่อยปลายท่อให้อยู่นอกรูแม่พิมพ์เล็กน้อยเพื่อป้องกันความร้อนทำลายฉนวนหุ้มสายไฟ
- การใช้คู่กับเซนเซอร์วัดอุณหภูมิ: ควรฝังเซนเซอร์ประเภท rtd pt100 หรือเทอร์โมคัปเปิล ไว้ในจุดที่ใกล้กับชิ้นงาน เพื่อควบคุมอุณหภูมิไม่ให้ฮีตเตอร์ทำงานเกินพิกัด คุณสามารถศึกษา ข้อมูลเบื้องต้นเกี่ยวกับเครื่องควบคุมอุณหภูมิ เพื่อการออกแบบวงจรที่สมบูรณ์แบบได้ที่นี่
การประยุกต์ใช้ Cartridge Heater ในงานอุตสาหกรรมต่างๆ
ด้วยรูปทรงที่กะทัดรัดและให้ความร้อนสูง ฮีตเตอร์แบบแท่ง จึงถูกนำไปใช้งานอย่างกว้างขวางในโรงงาน มาดูตัวอย่างการนำ Cartridge Heater ไปเพิ่มมูลค่าในกระบวนการผลิตกันครับ
งานให้ความร้อนแม่พิมพ์พลาสติกและโลหะ
เป็นฟังก์ชันหลักที่เราพบเห็นได้บ่อยที่สุด การฝังฮีตเตอร์ลงในบล็อกเหล็กช่วยรักษาอุณหภูมิของเนื้อพลาสติกหรืออะลูมิเนียมเหลวให้อยู่ในสถานะที่เหมาะสม ส่งผลให้ชิ้นงานฉีดขึ้นรูปมีความสมบูรณ์แบบไม่เกิดรอยตำหนิจากการเย็นตัวกะทันหัน
อุตสาหกรรมบรรจุภัณฑ์และเครื่องซีล
ในกลุ่มเครื่องแพ็กเกจจิ้งขนาดใหญ่ อุปกรณ์ชนิดนี้จะถูกติดตั้งฝังไว้ในบาร์ซีลพลาสติก เพื่อให้ความร้อนละลายแผ่นฟิล์มให้ติดกันสนิท ซึ่งถือเป็นหัวใจสำคัญของกระบวนการถนอมอาหารและบรรจุหีบห่อ
การให้ความร้อนกับของเหลวและกาว
ฮีตเตอร์บางรุ่นถูกนำไปดัดแปลงใช้ในอ่างกาวร้อน (Hot Melt) เพื่อรักษาสถานะของเหลวในระหว่างกระบวนการเคลือบชิ้นงาน คุณสามารถดู รายละเอียดเชิงลึกและประสิทธิภาพการใช้งานฮีตเตอร์ระดับสากล เป็นแนวทางเสริมเพื่อพัฒนาสายการผลิตของคุณได้ครับ
การใช้งานในเครื่องพิมพ์ 3 มิติ
นวัตกรรม 3D Printer อุตสาหกรรม จำเป็นต้องใช้ฮีตเตอร์ขนาดเล็กฝังในหัวฉีด (Nozzle) เพื่อละลายเส้นพลาสติกฟิลาเมนต์ให้ไหลออกมารูปแบบเส้นบางๆ ซึ่งกระบวนการนี้ต้องการการควบคุมอุณหภูมิที่มีความแม่นยำสูงมาก
ตารางเปรียบเทียบสเปคและราคาเบื้องต้น
ในการจัดซื้อ ฮีตเตอร์แบบแท่ง ปัจจัยด้านราคามีความสัมพันธ์โดยตรงกับขนาดและคุณภาพวัสดุ ต้นทุนของ ฮีตเตอร์แท่ง จะสูงขึ้นอย่างมีนัยสำคัญหากคุณระบุให้ใช้สแตนเลสเกรดพิเศษหรือต้องทำหน้าแปลนแบบกันน้ำ สเปคมาตรฐานสำหรับรุ่น 220V ขนาดทั่วไปในท้องตลาดจะมีราคาเริ่มต้นที่ระดับหลักร้อยไปจนถึงหลักพันบาท แต่หากเป็นการสั่งผลิต Cartridge Heaters สเปคเฉพาะทางสำหรับเครื่องจักรต่างประเทศที่มีกำลังวัตต์หนาแน่นสูง ราคาก็จะปรับเพิ่มขึ้นตามความซับซ้อนของกระบวนการสั่งทำครับ
สรุป
โดยสรุปแล้ว ฮีตเตอร์แบบแท่ง ถือเป็นชิ้นส่วนสำคัญที่ขับเคลื่อนเครื่องจักรให้ทำงานได้ราบรื่น การทำความเข้าใจว่า Cartridge คือ อะไร และประเมินสเปคของ Cartridge Heater อย่างถูกต้องคือหัวใจของการซ่อมบำรุง หากคุณกำลังมองหาโซลูชันระบบทำความร้อนที่มีเสถียรภาพ ทีมงานผู้เชี่ยวชาญของ SCMA พร้อมเป็นที่ปรึกษาเพื่อช่วยคุณออกแบบระบบได้อย่างมีประสิทธิภาพสูงสุด
หากต้องการซื้อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!
การจัดหาอุปกรณ์คุณภาพสูงจากผู้จัดจำหน่ายที่เชี่ยวชาญช่วยลด Downtime ของเครื่องจักรได้อย่างเป็นรูปธรรม หากองค์กรของคุณมีความต้องการใช้งาน ฮีตเตอร์แบบแท่ง หรือชิ้นส่วนตรวจวัดอุณหภูมิอย่าง rtd pt100 ที่ได้มาตรฐานสากล สามารถเข้ามาอ่าน รายละเอียดเชิงลึกของ Cartridge Heater หรือเลือกชมหน้า รวมสินค้าเครื่องมือวัดของ SCMA ทั้งหมด ได้เลยครับ เราพร้อมดูแลสายการผลิตของคุณอย่างมืออาชีพ
คำถามที่พบบ่อยเกี่ยวกับฮีตเตอร์แบบแท่ง
อายุการใช้งานเฉลี่ยของฮีตเตอร์แท่งนานแค่ไหน?
อายุการใช้งานโดยเฉลี่ยอยู่ที่ประมาณ 1-3 ปี ขึ้นอยู่กับสภาพแวดล้อม การระบายความร้อน และความแม่นยำในการออกแบบรูแม่พิมพ์ให้พอดีเพื่อไม่ให้เกิดความร้อนสะสมที่แกนลวด
สามารถสั่งทำตามขนาดที่ต้องการได้หรือไม่?
ผู้ผลิตสามารถรับสั่งทำ (Custom-made) ได้ทั้งขนาดความกว้าง ความยาว ระดับแรงดันไฟฟ้า และกำลังวัตต์ เพื่อให้อุปกรณ์ชิ้นใหม่สามารถสวมเข้ากับเครื่องจักรเดิมได้พอดี 100%
ความแตกต่างระหว่างฮีตเตอร์แท่งกับฮีตเตอร์ครีบคืออะไร?
ฮีตเตอร์แท่งออกแบบมาเพื่อฝังแนบสัมผัสกับของแข็งและแม่พิมพ์เหล็กโดยตรง ส่วนฮีตเตอร์ครีบถูกออกแบบมาเพื่อเพิ่มพื้นที่สัมผัสสำหรับการกระจายความร้อนสู่อากาศในเตาอบเป็นหลัก
วิธีดูว่าฮีตเตอร์ขาดหรือไม่ ทำได้อย่างไร?
ทีมช่างซ่อมบำรุงสามารถใช้มัลติมิเตอร์วัดค่าความต้านทาน (Ohm) ที่ปลายสายไฟทั้งสองเส้น หากเข็มไม่กระดิกหรือไม่มีตัวเลขความต้านทานขึ้นเลย แสดงว่าขดลวดด้านในขาดเสียหายแล้ว
สามารถใช้ฮีตเตอร์แผ่นแทนฮีตเตอร์แท่งได้ไหม?
การเลือกใช้ขึ้นอยู่กับข้อจำกัดของพื้นที่ ฮีตเตอร์แผ่น (เช่น Strip Heater) จะใช้ประกบติดผิวภายนอก ในขณะที่รุ่นแท่งจะฝังตัวเข้าไปด้านในเนื้อวัสดุโดยตรงเพื่อถ่ายเทความร้อนจากแกนกลาง
