วิธีตรวจจับการไหลหยุดในท่อ ป้องกันปั๊มพังด้วย Flow Switch

ปัญหาปั๊มน้ำเสียหายจากการที่ของเหลวหยุดไหลกะทันหันเป็นสิ่งที่พบได้บ่อยในโรงงานอุตสาหกรรม การ ตรวจจับการไหลหยุดในท่อ อย่างแม่นยำด้วย Flow Switch จึงเป็นหัวใจสำคัญในการแก้ปัญหา บริการจาก SCMA พร้อมให้คำปรึกษาและออกแบบระบบเพื่อปกป้องเครื่องจักรของคุณ บทความนี้จะพาไปเจาะลึกหลักการทำงาน วิธีบำรุงรักษา ไปจนถึงการเลือกซื้ออุปกรณ์เพื่อความปลอดภัยอย่างยั่งยืน

ที่ตรวจจับการไหลหยุดในท่อ คืออะไร?

อุปกรณ์ที่ใช้ ตรวจจับการไหลหยุดในท่อ หรือทำหน้าที่ตรวจสอบว่าของเหลวหยุดไหลนั้น เราเรียกว่า Flow Switch (สวิตช์การไหล) หรือ Flow Sensor อุปกรณ์เหล่านี้สามารถทำงานร่วมกับ Flow Meter เพื่อเฝ้าระวังระบบอย่างใกล้ชิด ทันทีที่ตรวจพบว่าไม่มีของไหลผ่าน อุปกรณ์จะส่งสัญญาณแจ้งเตือนหรือตัดการทำงานของระบบเพื่อความปลอดภัย หากต้องการศึกษาเพิ่มเติมสามารถดู ข้อมูลทางเทคนิคของ Flow Switch ได้จากแหล่งอ้างอิงระดับสากล

หลักการทำงานของที่ตรวจจับการไหลหยุดในท่อ

หลักการทำงานของที่ ตรวจจับการไหลหยุดในท่อ อาศัยการตรวจวัดความเร็วของของเหลวหรือก๊าซที่เคลื่อนที่ผ่านระบบ หากประเมินว่าอัตราการไหลลดลงจนเป็นศูนย์ Flow Switch จะส่งสัญญาณไฟฟ้าระบุสถานะความผิดปกติ สัญญาณนี้จะถูกส่งไปแจ้งเตือนผู้ปฏิบัติงานหรือสั่งตัดระบบการทำงานอัตโนมัติเพื่อป้องกันการเกิดปั๊มน้ำแห้ง (Dry Run)

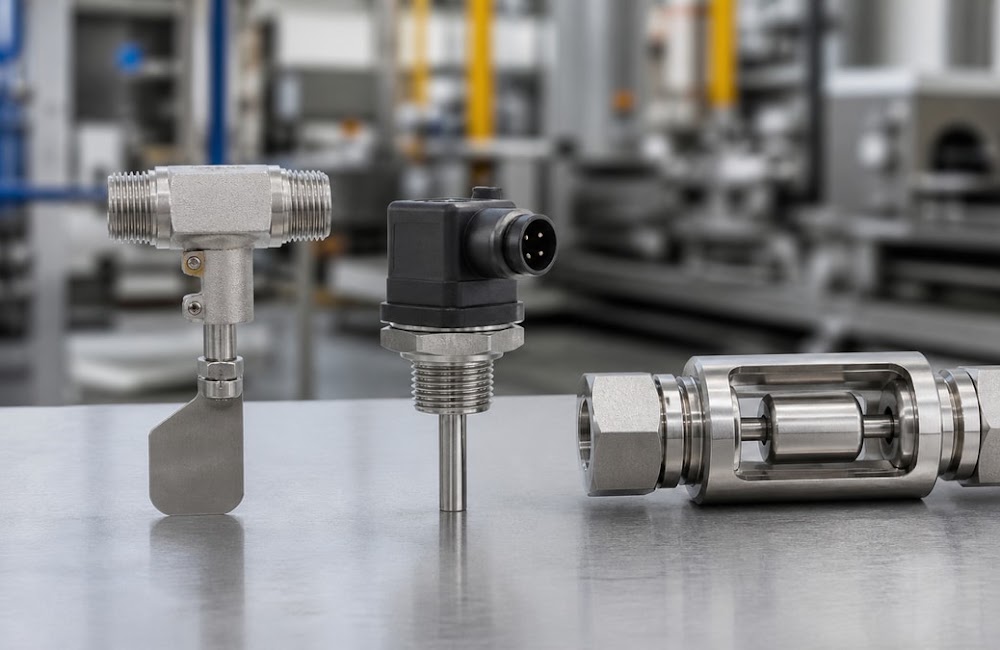

ที่ตรวจจับการไหลหยุดในท่อ มีกี่แบบ?

อุปกรณ์สำหรับ ตรวจจับการไหลหยุดในท่อ ถูกออกแบบมาหลายรูปแบบเพื่อให้เหมาะสมกับลักษณะทางกายภาพของหน้างาน เราสามารถศึกษา หลักการทำงานและประเภทของ Flow Meter ซึ่งแบ่งตามรูปแบบการตรวจจับได้ 5 แบบหลักดังนี้

แบบใบพาย

อาศัยการติดตั้งใบพายยื่นเข้าไปในท่อ เมื่อมีของไหลผ่านใบพายจะขยับเพื่อเปิดวงจร แต่หากการไหลหยุดลงใบพายจะตกลงมาในตำแหน่งตั้งต้นเพื่อส่งสัญญาณเตือน นิยมใช้ในระบบท่อน้ำดับเพลิง ถือเป็นสวิตช์ตรวจจับการไหลที่ใช้งานง่ายและบำรุงรักษาไม่ซับซ้อน

แบบลูกลอย

ใช้แรงดันของเหลวหรือก๊าซดันให้ลูกลอยลอยขึ้นในหลอดแก้ว เมื่อเกิดเหตุการณ์น้ำหยุดไหล ลูกลอยจะตกลงมาอยู่ที่ขีดล่างสุด ผู้ปฏิบัติงานสามารถมองเห็นได้ด้วยตาเปล่า สามารถติดตั้ง Flow Sensor เพิ่มเติมเพื่อเปลี่ยนเป็นการส่งสัญญาณไฟฟ้าเข้าสู่ระบบควบคุมได้

แบบคลื่นเสียง

ใช้การยิงคลื่นเสียงผ่านท่อโดยไม่ต้องตัดต่อท่อ (Clamp-on) ตรวจจับการเปลี่ยนความถี่หรือเวลาในการเดินทางของคลื่นเสียงเพื่อคำนวณอัตราการไหล วิธีนี้เหมาะสำหรับ ตรวจจับการไหลหยุดในท่อ ที่ต้องการความสะอาดสูงโดยไม่ต้องให้เซนเซอร์สัมผัสของเหลว

แบบสนามแม่เหล็ก

ทำงานด้วยหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า เหมาะสำหรับท่อที่ของเหลวมีส่วนผสมของสารนำไฟฟ้าเช่นน้ำเสีย หากไม่มีการไหลผ่าน ค่าความเร็วจะกลายเป็นศูนย์และระบบจะทำการแจ้งเตือนทันที ถือเป็นอุปกรณ์ที่มีความแม่นยำสูงมากสำหรับการเฝ้าระวังในอุตสาหกรรมหนัก

แบบความดันแตกต่าง

ตรวจจับการไหลโดยอาศัยการวัดความดันที่ต่างกันระหว่างพื้นที่ต้นทางกับปลายทาง หากระบบหยุดทำงาน ความดันทั้งสองจุดจะกลับมาเท่ากัน สามารถใช้ค่านี้เป็นตัวบ่งชี้การหยุดไหลเพื่อสั่งการให้ Flow Switch ทำงานตัดวงจรได้อย่างมีประสิทธิภาพ

การบำรุงรักษาที่ตรวจจับการไหลหยุดในท่อ

การดูแลรักษาอุปกรณ์ ตรวจจับการไหลหยุดในท่อ เป็นสิ่งสำคัญเพื่อป้องกันความเสียหายต่อเครื่องจักร จากประสบการณ์ของทีมวิศวกร SCMA เรามีแนวทางบำรุงรักษาเพื่อให้อุปกรณ์ทำงานแม่นยำอยู่เสมอดังนี้

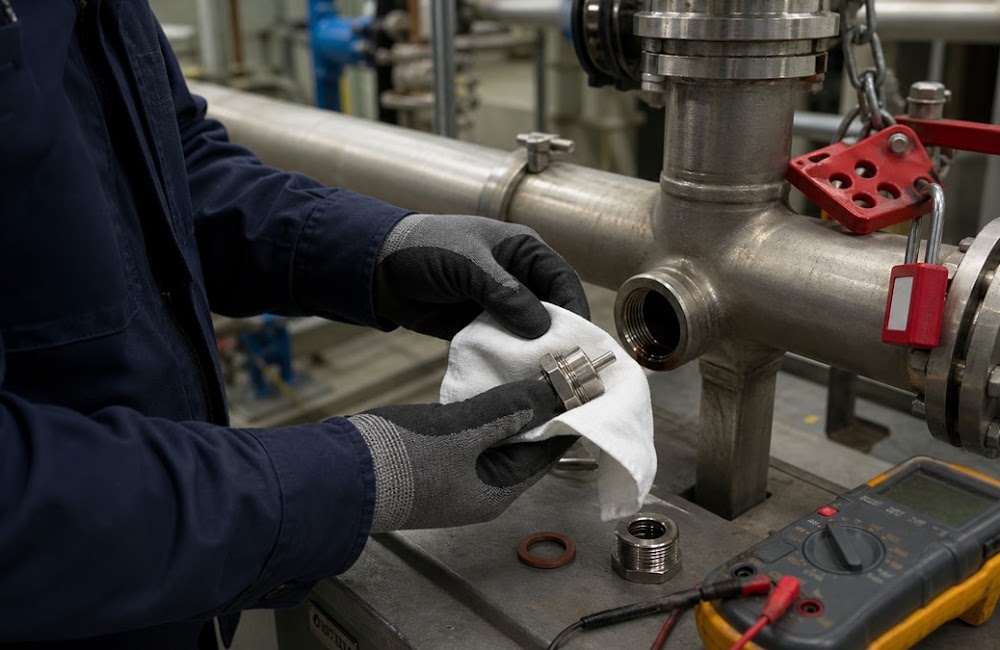

ทำความสะอาดเซนเซอร์อย่างสม่ำเสมอ

ควรตรวจสอบคราบตะกรัน สิ่งสกปรก หรืออนุภาคที่เกาะบริเวณเซนเซอร์อย่างต่อเนื่อง ไม่ว่าจะเป็นใบพัดของ Flow Switch หรือหัววัด Ultrasonic การทำความสะอาดช่วยป้องกันอาการเซนเซอร์ค้างจนประเมินผลผิดพลาดและยืดอายุการใช้งาน

ตรวจสอบการสึกหรอของอุปกรณ์

ชิ้นส่วนที่สัมผัสกับของเหลวโดยตรงเช่นใบพัดมีโอกาสเสื่อมสภาพตามกาลเวลา ต้องตรวจสอบว่ามีการสึกหรอ หลวม หรือแตกหักหรือไม่ การเปลี่ยนชิ้นส่วนที่ชำรุดทันทีช่วยให้การ ตรวจจับการไหลหยุดในท่อ มีประสิทธิภาพสูงสุด

ตั้งค่าขีดจำกัด (Set Point) ใหม่ให้เหมาะสม

สภาวะการทำงานในโรงงานอาจมีการเปลี่ยนแปลง ปรับตั้งค่ากระแสไฟหรือสัญญาณเตือนสำหรับการไหลหยุดให้ตรงกับแรงดันหน้างานจริง การปรับ Set Point ของสวิตช์ตรวจจับการไหลอย่างถูกต้องช่วยลดการแจ้งเตือนที่ผิดพลาด (False Alarm)

หลีกเลี่ยงสัญญาณรบกวนจากสนามแม่เหล็ก

หากใช้ Flow Sensor แบบแม่เหล็ก ต้องดูแลให้พื้นที่บริเวณนั้นปราศจากอุปกรณ์ที่แผ่คลื่นแม่เหล็กไฟฟ้า การวางมอเตอร์หรือหม้อแปลงไฟฟ้าใกล้เกินไปอาจรบกวนการทำงานจนทำให้ค่าการวัดคลาดเคลื่อนไปจากความเป็นจริง

การสอบเทียบ (Calibration) เป็นประจำ

ควรนำอุปกรณ์ส่งสอบเทียบกับมาตรฐานโรงงานเป็นประจำทุกปี การสอบเทียบช่วยให้มั่นใจว่าอุปกรณ์สามารถตอบสนองต่อเหตุการณ์ฉุกเฉินได้อย่างฉับไว ทีมงาน SCMA มีบริการสอบเทียบเครื่องมือวัดเพื่อรองรับความต้องการส่วนนี้อย่างครบวงจร

การใช้งานที่ตรวจจับการไหลหยุดในท่อ

อุปกรณ์ที่แปลงสถานะการไม่มีของไหลให้เป็นสัญญาณไฟฟ้าอย่าง Flow Switch ถูกนำไปประยุกต์ใช้ในอุตสาหกรรมหลากหลายรูปแบบ การนำอุปกรณ์ ตรวจจับการไหลหยุดในท่อ ไปใช้งานจริงมีตัวอย่างที่น่าสนใจดังนี้

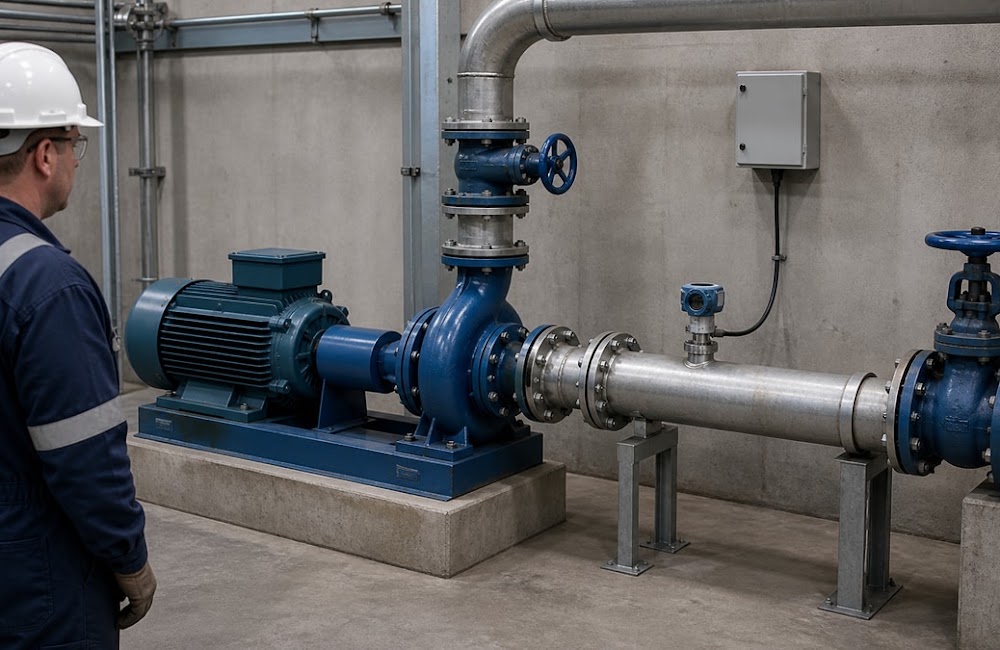

ระบบป้องกันปั๊มน้ำแห้ง (Dry Run Protection)

เมื่อน้ำในท่อขาดช่วงหรือหยุดไหลจากปัญหาน้ำหมดบ่อ สวิตช์การไหลจะสั่งตัดการทำงานของปั๊มทันทีเพื่อป้องกันมอเตอร์ไหม้ ถือเป็นการใช้งานขั้นพื้นฐานที่ช่วยรักษาสภาพเครื่องจักรและลดค่าใช้จ่ายในการซ่อมบำรุงในระยะยาว

ระบบดับเพลิงและสปริงเกอร์ (Fire Sprinkler Systems)

ใช้สำหรับตรวจจับการเปิดใช้น้ำหรือการแตกของหัวสปริงเกอร์ เมื่อน้ำเริ่มไหลเข้าสู่ระบบจะส่งสัญญาณแจ้งเตือนไปยังตู้ควบคุม (Fire Alarm) ระบบ ตรวจจับการไหลหยุดในท่อ ในส่วนนี้ต้องมีความเสถียรสูงเพื่อความปลอดภัยของอาคารและบุคลากร

การควบคุมวาล์วอัตโนมัติ (Process Control)

นำไปใช้สั่งเปิดหรือปิด Solenoid Valve เพื่อตัดรอบการทำงาน หากท่อต้นทางเกิดปัญหา Flow Sensor จะส่งข้อมูลให้ระบบควบคุมเปลี่ยนทิศทางของไหล การทำงานร่วมกันนี้ช่วยให้กระบวนการผลิตดำเนินไปอย่างต่อเนื่องไม่มีสะดุด

ข้อดีของที่ตรวจจับการไหลหยุดในท่อ

การติดตั้งอุปกรณ์ ตรวจจับการไหลหยุดในท่อ หรือ Flow Sensor ช่วยเพิ่มประสิทธิภาพและความปลอดภัยในกระบวนการผลิตอย่างมาก ข้อดีหลักคือช่วยป้องกันปั๊มพังจากการทำงานแบบ Dry Run ให้ความแม่นยำสูงแม้ของเหลวมีความหนืด อุปกรณ์บางประเภทยังสามารถติดตั้งได้ง่ายแบบ Clamp-on โดยไม่ต้องหยุดสายการผลิต

วิธีเลือกซื้อที่ตรวจจับการไหลหยุดในท่อ

การเลือกซื้อ Flow Switch หรืออุปกรณ์ ตรวจจับการไหลหยุดในท่อ ให้คุ้มค่า ต้องพิจารณาปัจจัยหน้างานอย่างรอบคอบ เพื่อให้ได้อุปกรณ์ที่ตอบโจทย์การใช้งานระยะยาว ลองพิจารณาเช็คลิสต์เหล่านี้ก่อนตัดสินใจ

• ประเภทของเหลว: วิเคราะห์ความหนืด อุณหภูมิ และความกัดกร่อน เพื่อเลือกหลักการทำงานของสวิตช์ตรวจจับการไหลที่เหมาะสม
• วัสดุตัวเครื่อง: เลือกวัสดุที่ทนทานต่อสภาพแวดล้อม เช่น สแตนเลสสำหรับสารเคมี หรือพลาสติกเกรดอุตสาหกรรมสำหรับน้ำทั่วไป
• รูปแบบการติดตั้ง: ประเมินว่าสามารถตัดต่อท่อได้หรือไม่ หากไม่ได้ควรพิจารณา Flow Sensor แบบ Clamp-on ที่ยึดติดภายนอก
• มาตรฐานการรับรอง: ตรวจสอบ IP Rating เพื่อป้องกันฝุ่นและน้ำ รวมถึงประเมินความต้านทานแรงดันสูงสุดที่อุปกรณ์สามารถรับได้

ความเสี่ยงหากละเลยการตรวจสอบการไหล

โรงงานที่ไม่มีระบบ ตรวจจับการไหลหยุดในท่อ ต้องเผชิญกับความเสี่ยงซ่อนเร้นมากมาย การขาด Flow Switch อาจนำไปสู่ความเสียหายที่มีมูลค่าสูงกว่าต้นทุนของอุปกรณ์หลายเท่าตัว

• ปั๊มน้ำพัง (Dry Run): มอเตอร์ทำงานโดยไม่มีน้ำหล่อเย็น ทำให้เกิดความร้อนสะสมจนขดลวดไหม้
• คุณภาพสินค้าตกต่ำ: กระบวนการผสมสารเคมีคลาดเคลื่อนเมื่อของไหลขาดช่วงโดยไม่มี Flow Sensor แจ้งเตือน
• เสียเวลาซ่อมบำรุง: สายการผลิตต้องหยุดชะงัก (Downtime) เป็นเวลานานเพื่อเปลี่ยนเครื่องจักรที่เสียหาย
• ความปลอดภัยในพื้นที่: ระบบหล่อเย็นที่ไม่ทำงานอาจทำให้เครื่องจักรเกิด Overheat จนมีความเสี่ยงที่จะเกิดอัคคีภัย

สรุป

การ ตรวจจับการไหลหยุดในท่อ ด้วย Flow Switch หรือ Flow Sensor คือการลงทุนที่คุ้มค่าเพื่อป้องกันปัญหาใหญ่ในโรงงานอุตสาหกรรม การเลือกใช้อุปกรณ์ที่ตรงกับลักษณะงานช่วยยืดอายุเครื่องจักรกลได้อย่างเห็นผล ทีมวิศวกรจาก SCMA พร้อมให้คำปรึกษาเพื่อให้คุณได้ ทำความรู้จัก Flow Meter และออกแบบระบบแบบครบวงจรเพื่อความปลอดภัยสูงสุด

หากต้องการซื้อที่ตรวจจับการไหลหยุดในท่อ สามารถซื้อจาก SCMA ได้แล้ววันนี้!

ระบบการผลิตที่ปราศจากการตรวจสอบย่อมมีความเสี่ยง การเลือกใช้บริการจากผู้เชี่ยวชาญช่วยลดความผิดพลาดในการติดตั้ง Flow Switch ได้อย่างสิ้นเชิง SCMA ในฐานะผู้ให้บริการโซลูชันด้านเครื่องมือวัดพร้อมส่งมอบอุปกรณ์ ตรวจจับการไหลหยุดในท่อ คุณภาพสูง เรามี บริการของเรา ที่ครอบคลุมตั้งแต่งานออกแบบไปจนถึงการสอบเทียบ ติดต่อดู รวมสินค้า SCMA ได้แล้ววันนี้

คำถามที่พบบ่อย

Flow Switch ต่างจาก Flow Meter อย่างไร?

Flow Switch ทำหน้าที่ส่งสัญญาณเตือนเมื่อการไหลถึงจุดที่ตั้งไว้หรือหยุดไหล ส่วน Flow Meter ใช้สำหรับวัดปริมาณและอัตราการไหลแบบเรียลไทม์เป็นตัวเลข

สามารถติดตั้งสวิตช์การไหลโดยไม่ตัดท่อได้หรือไม่?

ทำได้โดยการใช้เซนเซอร์แบบคลื่นเสียง (Ultrasonic) ชนิด Clamp-on ที่รัดติดกับผิวนอกของท่อ ช่วยลดระยะเวลาที่ต้องหยุดเครื่องจักรเพื่อติดตั้ง

การเกิด Dry Run ส่งผลเสียต่อปั๊มน้ำอย่างไร?

การที่ปั๊มทำงานโดยไม่มีของเหลวจะทำให้ชิ้นส่วนภายในเกิดการเสียดสีจนมีความร้อนสูง ซีลกันน้ำพังทลาย และทำให้มอเตอร์ไหม้ในที่สุด

ควรสอบเทียบอุปกรณ์ตรวจจับการไหลบ่อยแค่ไหน?

แนะนำให้ทำการสอบเทียบมาตรฐานอย่างน้อยปีละ 1 ครั้ง เพื่อรักษาความแม่นยำและตรวจสอบความสมบูรณ์ของระบบเซนเซอร์ให้อยู่ในสภาพพร้อมใช้งาน

น้ำเสียที่มีตะกอนควรใช้อุปกรณ์ตรวจจับแบบใด?

ควรเลือกใช้แบบสนามแม่เหล็ก (Electromagnetic) เนื่องจากไม่มีชิ้นส่วนขวางกั้นในท่อ ทำให้ตะกอนไม่สะสมและไม่เกิดปัญหาการอุดตัน
