เซนเซอร์ตรวจสภาพแบริ่ง แก้ปัญหาเครื่องจักรพังเสียหายกะทันหัน

เครื่องจักรหยุดทำงานโดยไม่ทราบสาเหตุสร้างความเสียหายมหาศาลต่อสายการผลิตใช่หรือไม่ เซนเซอร์ตรวจสภาพแบริ่ง คือกุญแจสำคัญที่ช่วยตรวจจับความผิดปกติก่อนเกิดวิกฤต จากประสบการณ์ของทีมวิศวกร SCMA เราขอนำเสนอแนวทางการใช้งานอุปกรณ์ชิ้นนี้เพื่อยืดอายุเครื่องจักร บทความนี้จะเจาะลึกตั้งแต่หลักการทำงานไปจนถึงวิธีเลือกซื้ออย่างถูกต้อง

เซนเซอร์ตรวจสภาพแบริ่ง คืออะไร?

เซนเซอร์ตรวจสภาพแบริ่ง (Bearing Condition Sensor) คืออุปกรณ์อัจฉริยะที่ใช้วัดค่าประเมินสถานะของตลับลูกปืนภายในเครื่องจักร ตัวเซนเซอร์ทำหน้าที่ตรวจจับสัญญาณความผิดปกติอย่างการสั่นสะเทือนหรือคลื่นเสียงความถี่สูง ข้อมูลเหล่านี้ถูกนำมาวิเคราะห์การสึกหรอเพื่อป้องกันปัญหาเครื่องจักรหยุดทำงานโดยไม่คาดคิด

หลักการทำงานของเซนเซอร์ตรวจสภาพแบริ่ง

ระบบ Condition Monitoring Systems ของ SCMA ทำงานโดยแปลงการเคลื่อนไหวทางกลเป็นสัญญาณไฟฟ้าเพื่อประเมินความผิดปกติ กระบวนการนี้แบ่งออกเป็น 3 ขั้นตอนหลักเพื่อเฝ้าระวังความเสียหาย

1. การตรวจวัดค่า (Data Acquisition)

ขั้นตอนนี้ใช้เซนเซอร์วัดแรงสั่นสะเทือนตรวจจับความเร่ง หากแบริ่งเริ่มสึกหรอจะเกิดรูปแบบความถี่ที่ผิดปกติ ควบคู่กับการวัดอุณหภูมิพื้นผิวเพื่อเช็คปัญหาจาระบีแห้งหรือการรับน้ำหนักเกินพิกัด

2. การแปลงสัญญาณ (Signal Processing)

สัญญาณทางกลที่ตรวจจับได้จะถูกส่งผ่านระบบแปลงคลื่นความถี่ให้อยู่ในรูปของความเร็วหรือความเร่ง ข้อมูลเชิงลึกนี้จะถูกนำไปวิเคราะห์ด้วยเทคนิค FFT Analysis เพื่อระบุจุดที่เสียหายอย่างแม่นยำ ไม่ว่าจะเป็นวงแหวนนอกหรือเม็ดลูกปืน

3. การแจ้งเตือนและการวิเคราะห์ (Analysis & Alarm)

ข้อมูลทั้งหมดถูกส่งไปยังระบบส่วนกลางเพื่อแสดงผลแบบเรียลไทม์ หากค่าการสั่นสะเทือนเกินมาตรฐานที่กำหนดไว้ ระบบจะส่งสัญญาณเตือนทันที วิศวกรจึงสามารถวางแผนซ่อมบำรุงเชิงป้องกันได้อย่างทันท่วงที

เซนเซอร์ตรวจสภาพแบริ่ง มีกี่แบบ?

การเลือก ผลิตภัณฑ์เครื่องมือวัด ให้ตรงกับพารามิเตอร์ที่ต้องการช่วยลดปัญหาการหยุดเครื่องกะทันหันได้อย่างมีประสิทธิผล อุปกรณ์ตรวจสอบความผิดปกติของตลับลูกปืนแบ่งออกเป็น 4 ประเภทหลักดังนี้

1. เซนเซอร์วัดแรงสั่นสะเทือน (Vibration Sensor)

เป็นประเภทที่ได้รับความนิยมสูงสุดเนื่องจากมีประสิทธิภาพในการตรวจจับอาการผิดปกติทางกลได้อย่างรวดเร็ว อุปกรณ์ชนิดนี้สามารถระบุปัญหาการเยื้องศูนย์ การหลวม หรือความเสียหายบริเวณรางวิ่งของตลับลูกปืนได้อย่างแม่นยำ

2. เซนเซอร์วัดอุณหภูมิ (Temperature Sensor)

ทำหน้าที่ติดตามความร้อนสะสมที่เกิดจากแรงเสียดทานภายในชิ้นส่วนเครื่องจักร การเพิ่มขึ้นของอุณหภูมิบ่งชี้ถึงการเสื่อมสภาพของสารหล่อลื่นหรือการทำงานเกินพิกัดซึ่งต้องได้รับการแก้ไขอย่างเร่งด่วน

3. เซนเซอร์วิเคราะห์คุณภาพน้ำมัน (Oil Analysis Sensor)

อุปกรณ์นี้ออกแบบมาเพื่อตรวจจับเศษโลหะขนาดเล็กตลอดจนสิ่งปนเปื้อนที่ปะปนอยู่ในน้ำมันหล่อลื่น การเฝ้าระวังคุณภาพน้ำมันช่วยยืดอายุการใช้งานของแบริ่งพร้อมทั้งป้องกันการสึกหรอรุนแรงในระบบปิด

4. เซนเซอร์ตรวจวัดเสียง / คลื่นความถี่สูง (Acoustic Emission Sensor)

ทำงานโดยการตรวจจับการปล่อยคลื่นเสียงความถี่สูงมากที่หูมนุษย์ไม่ได้ยิน คลื่นเสียงเหล่านี้เกิดขึ้นจากการแตกร้าวระดับจุลภาคภายในเนื้อโลหะ ช่วยให้ทีมช่างพบร่องรอยความเสียหายได้ตั้งแต่ระยะเริ่มต้น

การบำรุงรักษาเซนเซอร์ตรวจสภาพแบริ่ง

เพื่อให้การวัดค่ามีความแม่นยำสูงสุด อุปกรณ์เหล่านี้ต้องการการดูแลอย่างถูกวิธี SCMA ขอแนะนำแนวทางการบำรุงรักษาเพื่อยืดอายุการใช้งานเซนเซอร์ของคุณ

1. ตรวจสอบสภาพทางกายภาพ (Visual Inspection)

ผู้ปฏิบัติงานควรตรวจสอบตัวเรือน Inspection sensors ว่ามีรอยแตกร้าวหรือคราบสนิมเกิดขึ้นหรือไม่ สายไฟเชื่อมต่อต้องอยู่ในสภาพสมบูรณ์ปราศจากการชำรุดของฉนวนหุ้มเพื่อป้องกันปัญหาสัญญาณขาดหาย

2. การทำความสะอาดอย่างสม่ำเสมอ

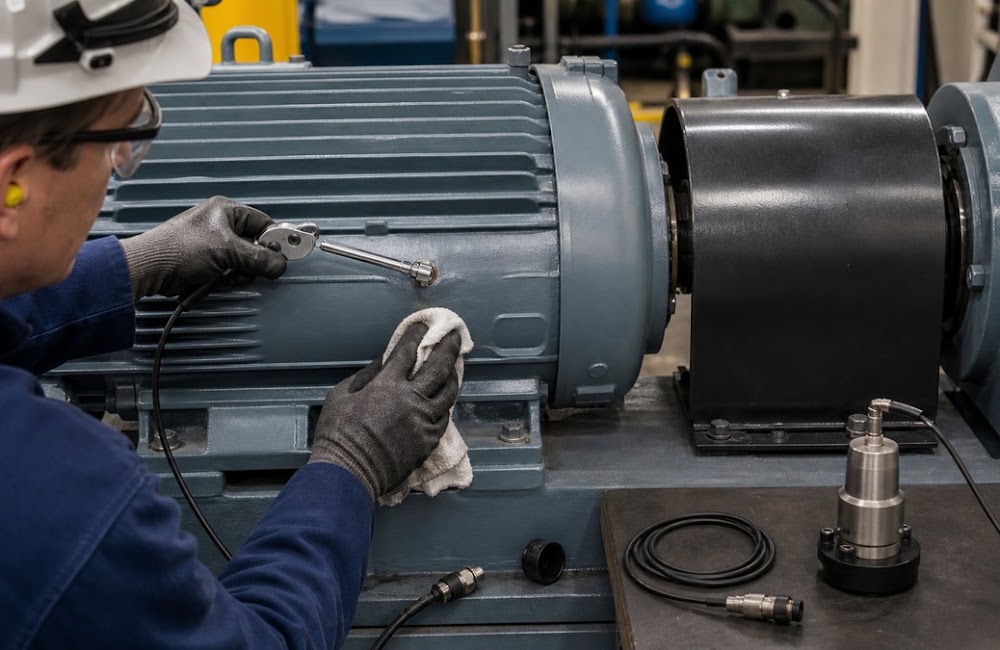

บริเวณจุดติดตั้งบนเสื้อแบริ่ง (Bearing Housing) ตลอดจนหน้าสัมผัสของอุปกรณ์ต้องสะอาดอยู่เสมอ การสะสมของฝุ่นละอองหรือคราบน้ำมันหนาอาจทำหน้าที่เป็นฉนวนกันความร้อนซึ่งลดทอนความแม่นยำในการวัดค่า

3. ตรวจสอบจุดยึด (Mounting Check)

ต้องตรวจสอบให้แน่ใจว่าอุปกรณ์ยึดติดแน่นสนิทกับพื้นผิวเครื่องจักร การสั่นสะเทือนอาจทำให้จุดยึดหลวมหรือเอียงจากตำแหน่งเดิมซึ่งส่งผลให้ค่าการวัดคลาดเคลื่อนจากความเป็นจริง

4. การสอบเทียบ (Calibration)

อุปกรณ์วัดทุกชนิดควรได้รับการสอบเทียบมาตรฐานใหม่ตามระยะเวลาที่ผู้ผลิตกำหนด การส่งเครื่องมือให้ผู้เชี่ยวชาญดำเนินการสอบเทียบช่วยรักษาความแม่นยำสำหรับการทำระบบ Predictive Maintenance ในระยะยาว

5. การประเมินสัญญาณ (Signal Validation)

วิศวกรต้องตรวจสอบว่าระบบมอนิเตอร์ส่วนกลางสามารถรับสัญญาณได้อย่างเสถียร ซอฟต์แวร์วิเคราะห์ควรแสดงผล Vibration monitoring อย่างถูกต้องโดยไม่มีสัญญาณรบกวนแทรกซ้อน

การใช้งานเซนเซอร์ตรวจสภาพแบริ่ง

การนำอุปกรณ์ไปประยุกต์ใช้เพื่อการบำรุงรักษาเชิงคาดการณ์ช่วยป้องกันความเสียหายรุนแรงได้อย่างเป็นรูปธรรม ขั้นตอนการปฏิบัติงานจริงในภาคอุตสาหกรรมมีดังนี้

1. การติดตั้งเซนเซอร์ (Sensor Installation)

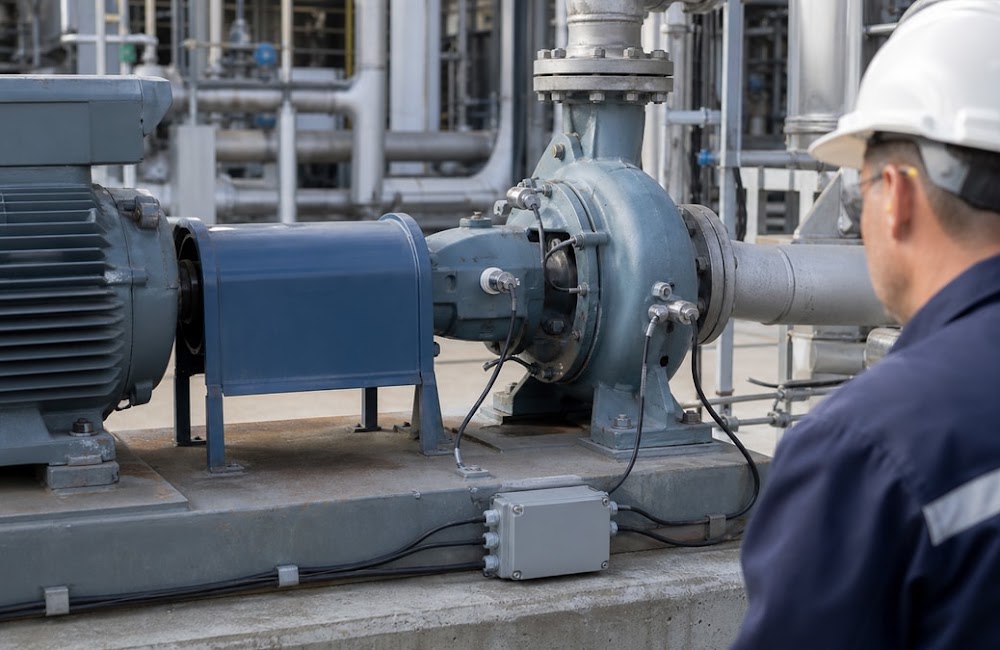

การยึดเซนเซอร์วัดการสั่นสะเทือนต้องทำบนตัวเรือนแบริ่งในตำแหน่งที่ใกล้จุดรับน้ำหนักมากที่สุด การติดตั้งต้องแน่นหนาโดยใช้กาวอีพ็อกซี่หรือฐานแม่เหล็กแรงสูงเพื่อป้องกันการสูญเสียคลื่นความถี่ระหว่างหน้าสัมผัส

2. การเก็บข้อมูล (Data Collection)

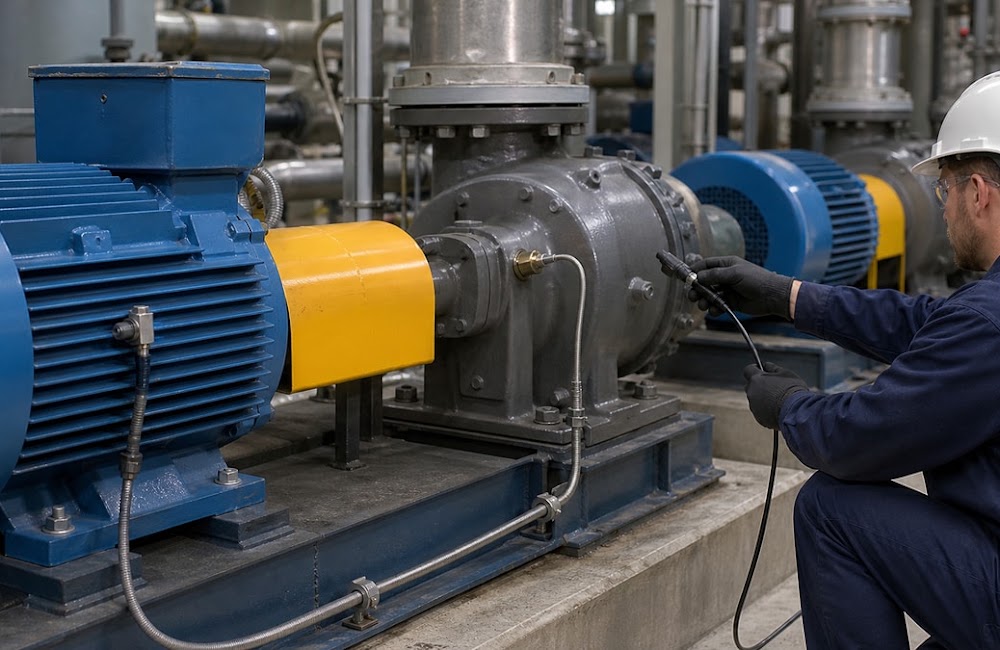

ระบบทำงานได้ทั้งแบบ Online Monitoring ที่เฝ้าระวังแบบเรียลไทม์ตลอด 24 ชั่วโมงส่งข้อมูลเข้าศูนย์ควบคุม ส่วนระบบ Offline Monitoring ใช้เครื่องมือพกพาเดินตรวจวัดตามรอบเวลาที่กำหนดไว้

3. การวิเคราะห์ข้อมูล (Data Analysis)

ซอฟต์แวร์ประมวลผลจะทำการวิเคราะห์สภาวะเครื่องจักรจากค่าความเร่งและความเร็ว สัญญาณความถี่สูงระดับ Ultrasonic ถูกนำมาใช้ประเมินหาจุดบกพร่องขนาดเล็กที่ซ่อนอยู่ภายในชิ้นส่วน

4. การแจ้งเตือนและการบำรุงรักษา (Action & Maintenance)

ผู้ใช้งานตั้งค่าพิกัดการแจ้งเตือนในระดับ Alarm และ Danger ไว้ล่วงหน้า หากระบบตรวจพบค่าที่สูงเกินมาตรฐาน ทีมช่างสามารถเข้าไปตรวจสอบเพื่ออัดจาระบีหรือเปลี่ยนอะไหล่ก่อนเกิดความเสียหายหนัก

ข้อดีของเซนเซอร์ตรวจสภาพแบริ่ง

การลงทุนกับเทคโนโลยีตรวจสอบความผิดปกตินำมาซึ่งผลตอบแทนที่คุ้มค่าในระยะยาว ประโยชน์ที่โรงงานอุตสาหกรรมจะได้รับมีหลายประการ

1. ตรวจพบปัญหาตั้งแต่ระยะแรก

ระบบสามารถจับสัญญาณความผิดปกติได้ก่อนที่ผู้ปฏิบัติงานจะสัมผัสได้ด้วยตัวเอง การรับรู้ปัญหาตั้งแต่เนิ่นๆ ช่วยลดโอกาสที่ชิ้นส่วนเล็กๆ จะลุกลามไปสร้างความเสียหายต่อเครื่องจักรทั้งระบบ

2. ป้องกันเครื่องจักรหยุดทำงาน (Unplanned Downtime)

ข้อมูลที่แม่นยำช่วยให้ผู้บริหารสามารถวางแผนหยุดสายการผลิตเพื่อซ่อมบำรุงตามความจำเป็นจริง การลดเหตุการณ์เครื่องจักรพังโดยไม่คาดคิดช่วยรักษาเป้าหมายการผลิตได้อย่างมีประสิทธิภาพ

3. วัดค่าสำคัญแบบเรียลไทม์

เทคโนโลยีเซนเซอร์ทำหน้าที่เป็นเสมือนดวงตาที่คอยจับจ้องเครื่องจักรตลอดเวลา การรายงานผลอุณหภูมิพร้อมระดับแรงสั่นสะเทือนแบบสดๆ ช่วยให้ทีมวิศวกรตัดสินใจแก้ไขสถานการณ์ได้ทันที

4. ยืดอายุการใช้งานของอุปกรณ์

การดูแลรักษาที่ตรงจุดตามข้อมูลสภาพจริงช่วยถนอมชิ้นส่วนต่างๆ ได้ยาวนานขึ้น ทราบได้ทันทีว่าระบบต้องการสารหล่อลื่นเพิ่มเติมเมื่อใดเพื่อลดการสึกหรอโดยไม่จำเป็น

5. วิเคราะห์ปัญหาง่ายและรวดเร็ว

ข้อมูลเชิงลึกถูกแปลงเป็นกราฟิกที่เข้าใจง่ายผ่านซอฟต์แวร์วิเคราะห์ สัญญาณไฟแจ้งเตือนสถานะช่วยให้เจ้าหน้าที่หน้างานรับรู้ถึงความรุนแรงของปัญหาโดยไม่ต้องเสียเวลาตีความตัวเลขที่ซับซ้อน

วิธีเลือกซื้อเซนเซอร์ตรวจสภาพแบริ่ง

การจัดหาอุปกรณ์เทคโนโลยีจากตัวแทนจำหน่ายที่เชี่ยวชาญต้องพิจารณาปัจจัยแวดล้อมหน้างานประกอบด้วย เพื่อให้ได้เครื่องมือที่ตอบโจทย์การปกป้องเครื่องจักรสูงสุด มีหลักเกณฑ์ในการเลือกซื้อดังนี้

• พารามิเตอร์ที่ต้องการวัด: เลือกใช้งานให้ตรงจุดประสงค์ เช่น เซนเซอร์วัดแรงสั่นสะเทือนสำหรับการเช็คการเยื้องศูนย์ หรือใช้เซนเซอร์วัดอุณหภูมิสำหรับดูปัญหาความร้อนสะสม
• ความทนทานต่อสภาพแวดล้อม: ประเมินความร้อนหน้างานตลอดจนระดับฝุ่นละออง ควรเลือกระดับ IP67 ขึ้นไปหากใช้งานหนัก หรือรุ่น Ex-proof สำหรับพื้นที่เสี่ยงภัย
• ข้อจำกัดด้านพื้นที่และจุดยึด: สำรวจตัวเสื้อแบริ่งว่ามีพื้นที่ติดตั้งเพียงพอหรือไม่ เลือกระบบติดตั้งที่เหมาะสม เช่น ฐานแม่เหล็ก หรือการเจาะต๊าปเกลียวเพื่อความมั่นคง
• รูปแบบการเชื่อมต่อส่งสัญญาณ: เลือกระบบสายสำหรับการต่อเข้า PLC ถาวร หรือระบบไร้สายเพื่อความสะดวกในจุดที่เข้าถึงยาก รองรับสัญญาณมาตรฐาน 4-20 mA

อุตสาหกรรมที่ควรประยุกต์ใช้เซนเซอร์ตรวจสอบความผิดปกติ

เทคโนโลยี Condition Monitoring ไม่ได้จำกัดอยู่เพียงกลุ่มธุรกิจขนาดใหญ่ โรงงานที่ต้องการรักษาเสถียรภาพการผลิตล้วนได้ประโยชน์จากระบบนี้

• อุตสาหกรรมยานยนต์: ต้องการความแม่นยำสูง การหยุดเดินเครื่องจักรส่งผลต่อมูลค่ามหาศาล ระบบตรวจสอบนี้จึงเป็นอุปกรณ์พื้นฐานที่ขาดไม่ได้
• โรงกลั่นและปิโตรเคมี: เครื่องสูบน้ำขนาดใหญ่ทำงานต่อเนื่องตลอดเวลา ความเสียหายของชิ้นส่วนอาจนำไปสู่อันตรายร้ายแรง
• โรงไฟฟ้า: กังหันลมต้องมีความพร้อมใช้งานสูงสุด การเฝ้าระวังแรงสั่นสะเทือนช่วยป้องกันวิกฤตไฟฟ้าดับได้
• อุตสาหกรรมอาหาร: มอเตอร์สายพานลำเลียงต้องทำงานราบรื่น การตรวจสอบอุณหภูมิแบริ่งช่วยป้องกันการปนเปื้อนในกระบวนการผลิต

สรุป

เซนเซอร์ตรวจสภาพแบริ่ง เป็นเทคโนโลยีสำคัญในการทำ Preventive Maintenance เพื่อยืดอายุเครื่องจักร การเลือกใช้งานอุปกรณ์ที่ได้มาตรฐานช่วยลดปัญหา Unplanned Downtime ได้อย่างชัดเจน SCMA พร้อมเป็นพันธมิตรให้คำปรึกษาตลอดจนออกแบบระบบโซลูชันด้านเครื่องมือวัดเพื่อเสริมความแข็งแกร่งให้โรงงานของคุณ

หากต้องการซื้อเซนเซอร์ตรวจสภาพแบริ่ง สามารถซื้อจาก SCMA ได้แล้ววันนี้!

การแก้ปัญหาเครื่องจักรพังทลายไม่ใช่เรื่องยากเมื่อมีที่ปรึกษาที่เชี่ยวชาญ บริการของเรา ในรูปแบบ Project & Solutions มีทีมวิศวกรพร้อมประเมินหน้างานเพื่อติดตั้งเซนเซอร์ตรวจสภาพแบริ่งที่แม่นยำที่สุดให้คุณ สนใจยกระดับประสิทธิภาพการผลิตติดต่อ SCMA ได้ทันที

คำถามที่พบบ่อย

เซนเซอร์วัดการสั่นสะเทือนแบบไร้สายดีกว่าแบบมีสายหรือไม่?

แบบไร้สายติดตั้งง่ายประหยัดเวลาเดินสายไฟ แต่แบบมีสายส่งสัญญาณเข้าตู้ PLC ได้เสถียรกว่า การเลือกใช้ขึ้นอยู่กับข้อจำกัดพื้นที่หน้างาน

ควรทำการสอบเทียบเซนเซอร์บ่อยแค่ไหน?

แนะนำให้ส่งเครื่องมือสอบเทียบทุก 1 ปี หรือตามข้อกำหนดของมาตรฐาน ISO ในแต่ละโรงงาน เพื่อรักษาความแม่นยำของระบบ

อุณหภูมิแบริ่งสูงผิดปกติเกิดจากสาเหตุใด?

ปัญหานี้เกิดจากการหล่อลื่นที่ไม่เพียงพอ จาระบีเสื่อมสภาพ หรือการรับโหลดน้ำหนักที่มากเกินพิกัดการออกแบบของเครื่องจักร

SCMA มีบริการติดตั้งระบบตรวจสอบสภาพเครื่องจักรหรือไม่?

เรามีทีมช่างเทคนิคและวิศวกรผู้เชี่ยวชาญพร้อมให้บริการออกแบบโซลูชัน ติดตั้ง ควบคู่กับการฝึกอบรมการใช้งานแบบครบวงจร

การติดตั้งเซนเซอร์บนตัวเรือนแบริ่งใช้วิธีใดดีที่สุด?

การเจาะต๊าปเกลียวยึด (Stud Mount) ให้ผลการส่งผ่านคลื่นความถี่ที่แม่นยำที่สุด รองลงมาคือการใช้กาวอีพ็อกซี่คุณภาพสูง
